iPhone Duo 拆解：折叠机里最好修的一台，内屏却是最贵的一块
iFixit 把苹果第一台折叠机拆到了齿轮。电池通电就脱胶，外层屏连同塑料边框能整块取下，双层堆叠的主板也换成了一层。可内屏一换要 999 美元，上市几天就有亮线报告，综合下来只给了 5/10，仍然是折叠机里的最高分。
中文
复制
苹果的折叠屏 iPhone 终于摆上了我们的拆解台。有些用户的屏幕没能撑过设置流程。
历经十五年的专利与传闻，iPhone Duo 终于来了，维修店等第一批客人大概不用太久。已有用户报告折痕处出现裂纹和亮线。苹果目前提供换机，但保修期外的屏幕损坏要花 $999。所以我们自然想仔细看看，底下到底发生了什么。
撇开第一代硬件的磨合问题不谈，iPhone Duo 有不少值得称道的地方。Apple 从普通 iPhone 上借用了一些我们最喜欢的维修设计：通电即可松脱的电池、拆起来意外省事的外屏，以及大量无需拆掉半台手机就能触及的元件。
这些选择加在一起，让它成为我们拆过的最好修的可折叠手机。但这绝不代表我们为修 Duo 背书。修它的内屏依然是个苦差事。

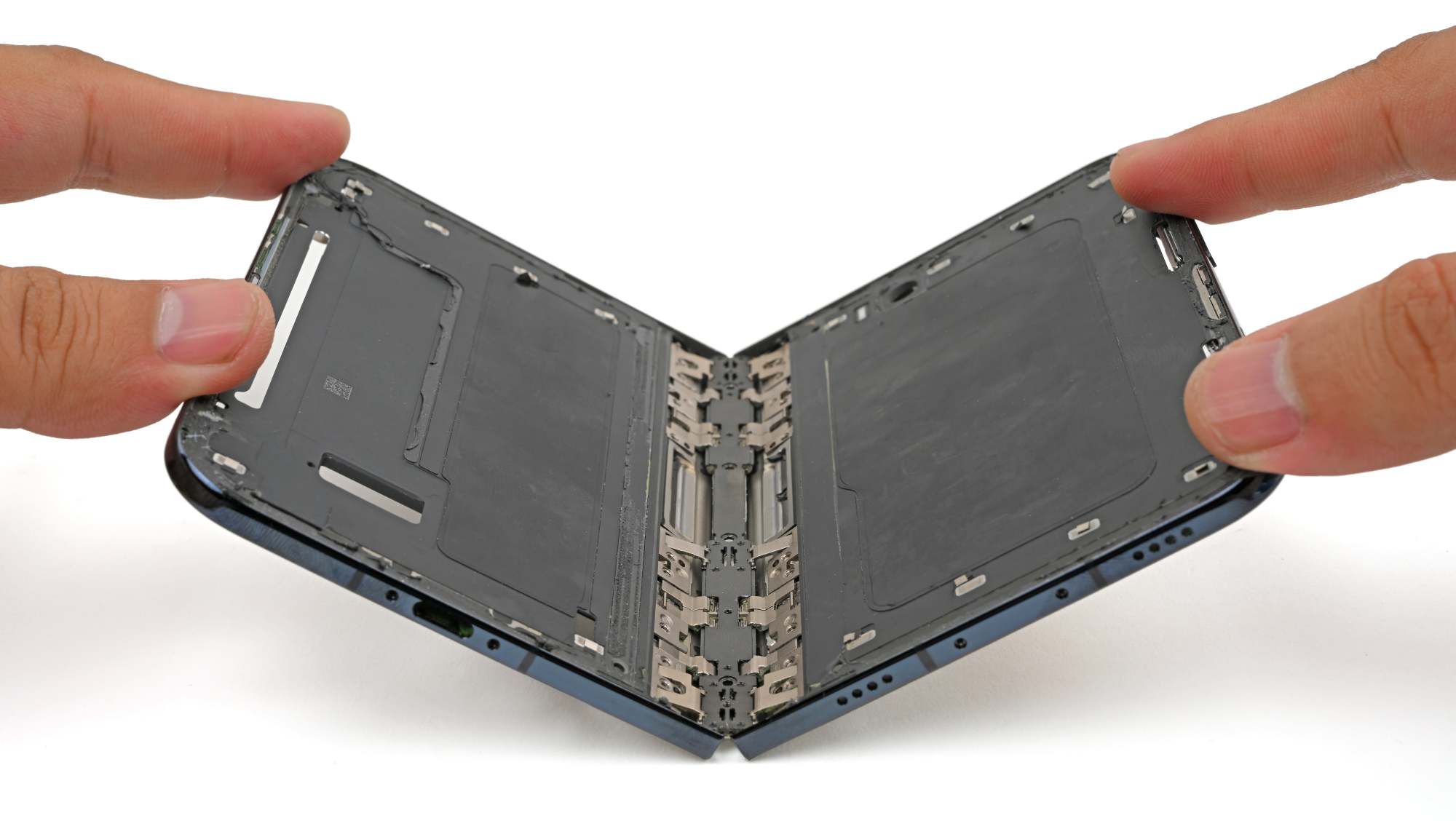

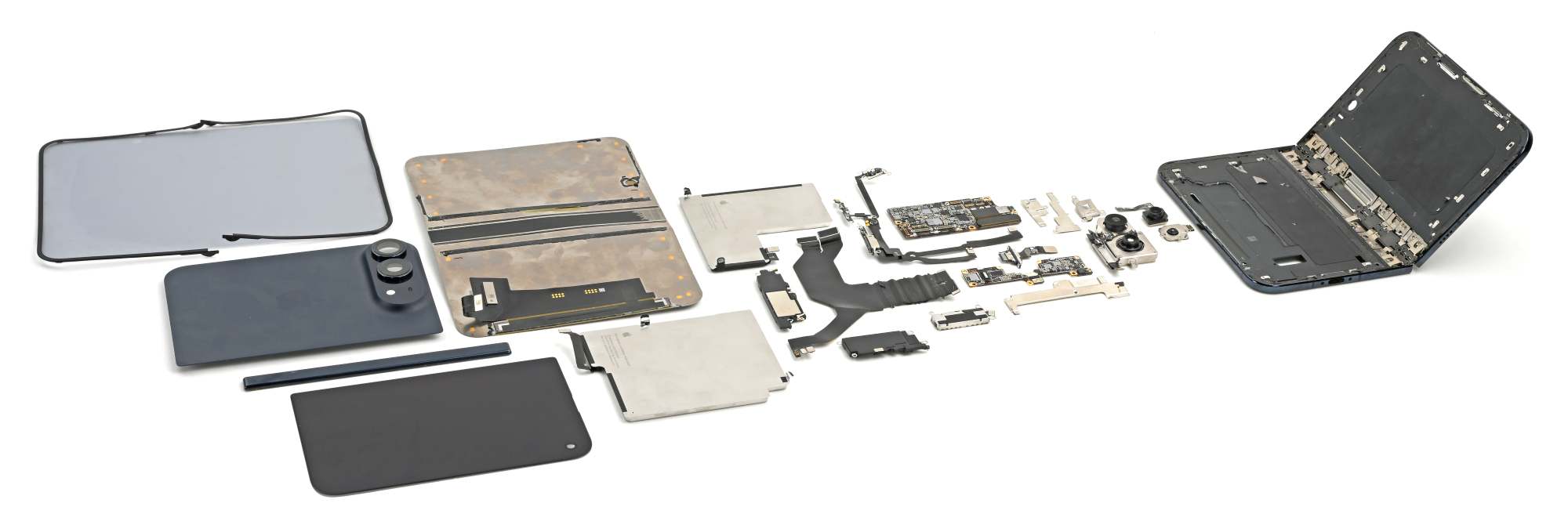

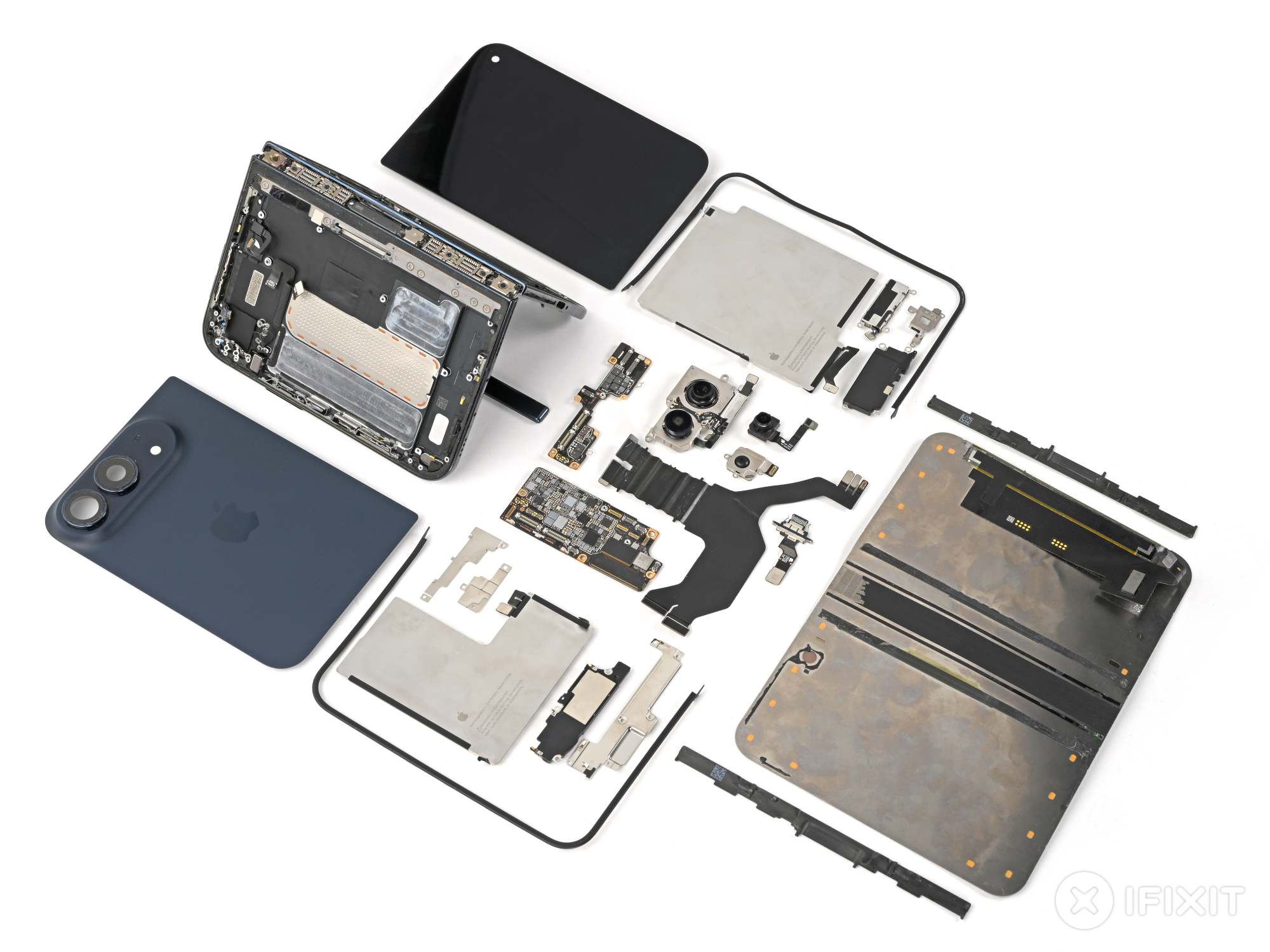

我们把 Duo 一路拆到齿轮，跟着发光的粉尘钻进它的铰链，还把藏折痕的纳米纹理放到了显微镜下。以下是我们发现的东西。
折痕的伪装相当出色

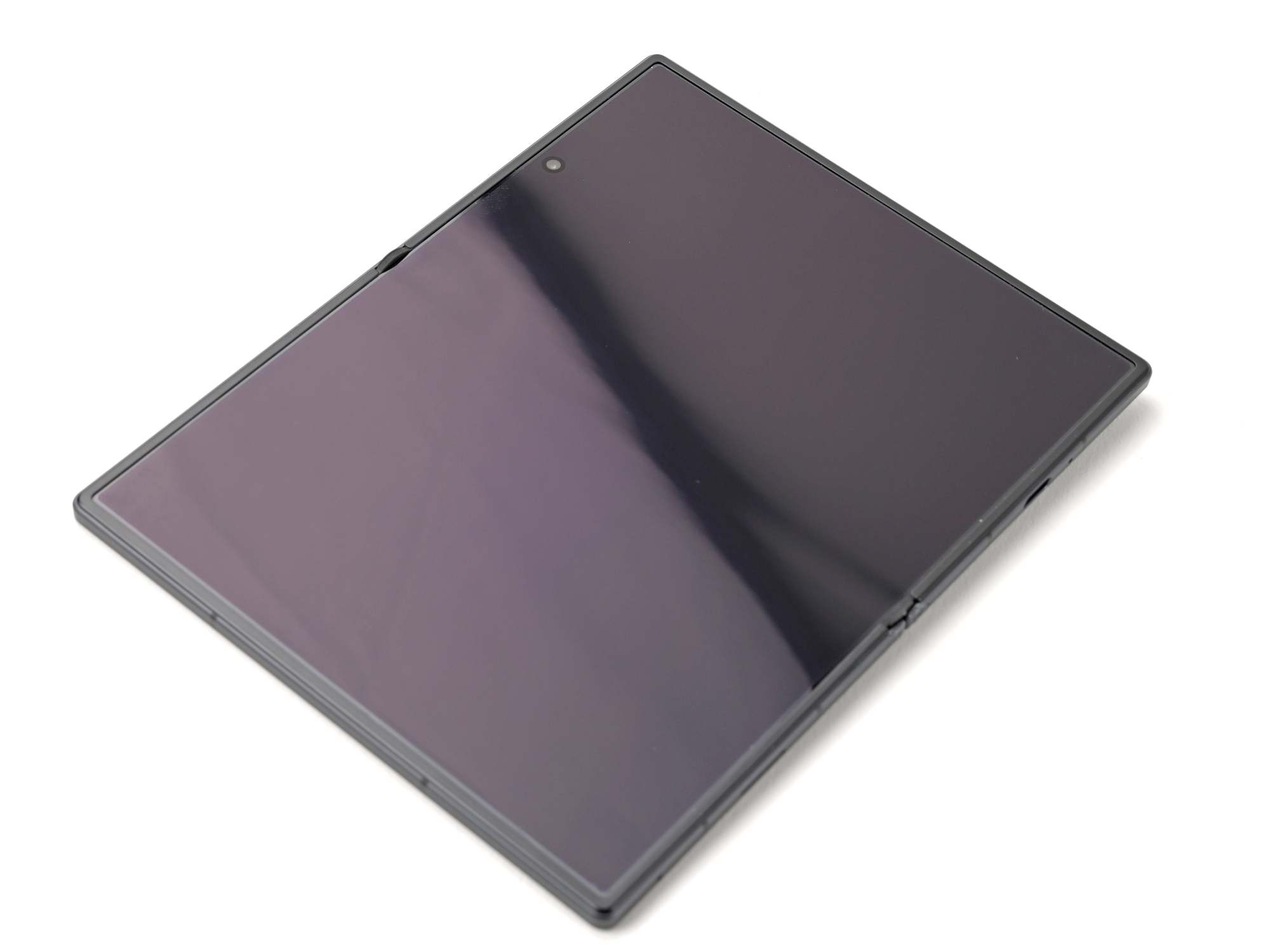

凡是折叠屏，终究都要折叠，而且要反复折叠。材料在反复的机械应力下会疲劳，时间一长，你本该在折叠处看到痕迹、折痕或褶皱。让一块折叠 OLED 在完全展开时看起来平整，是真正的工程魔法，至今没有一款折叠屏手机彻底解决这个问题。Duo 也不例外，不管有多少 Apple 粉丝称它“无折痕”。
别误会。Duo 的内屏看起来确实相当平整。它的铰链和支撑层帮助屏幕平整展开，而哑光纳米纹理表面会把反光散射到整个表面，进一步掩盖折痕的痕迹。

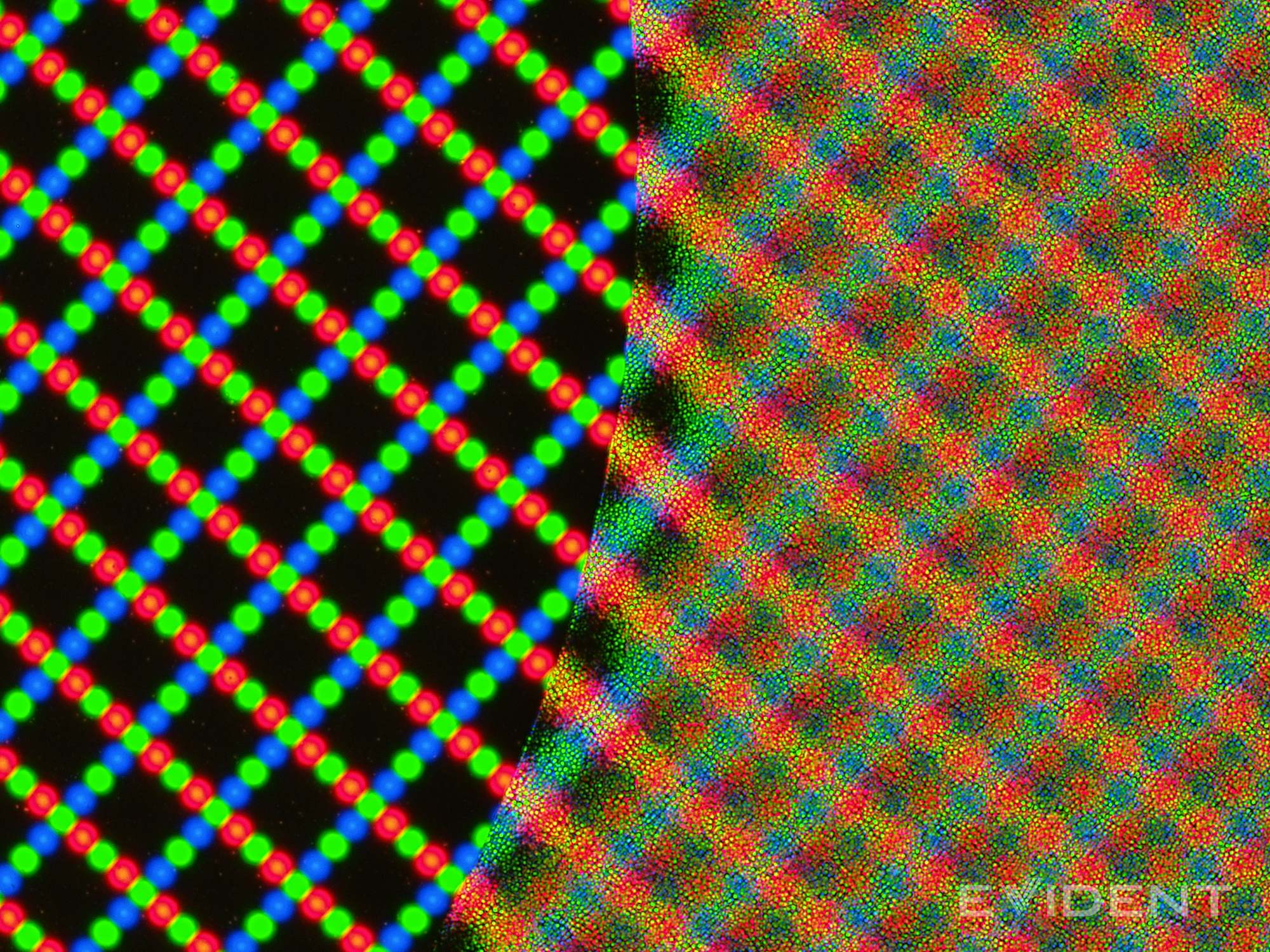

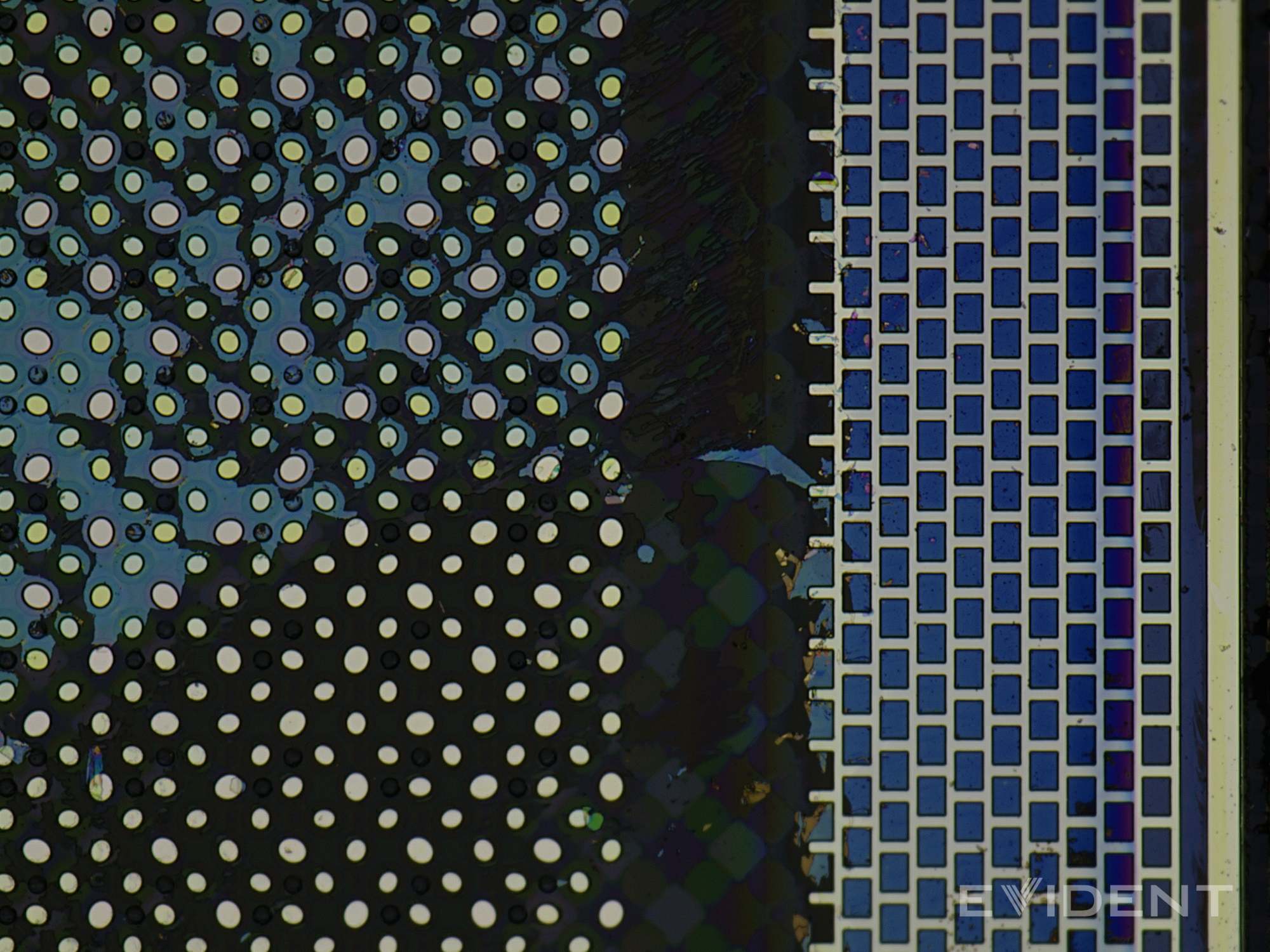

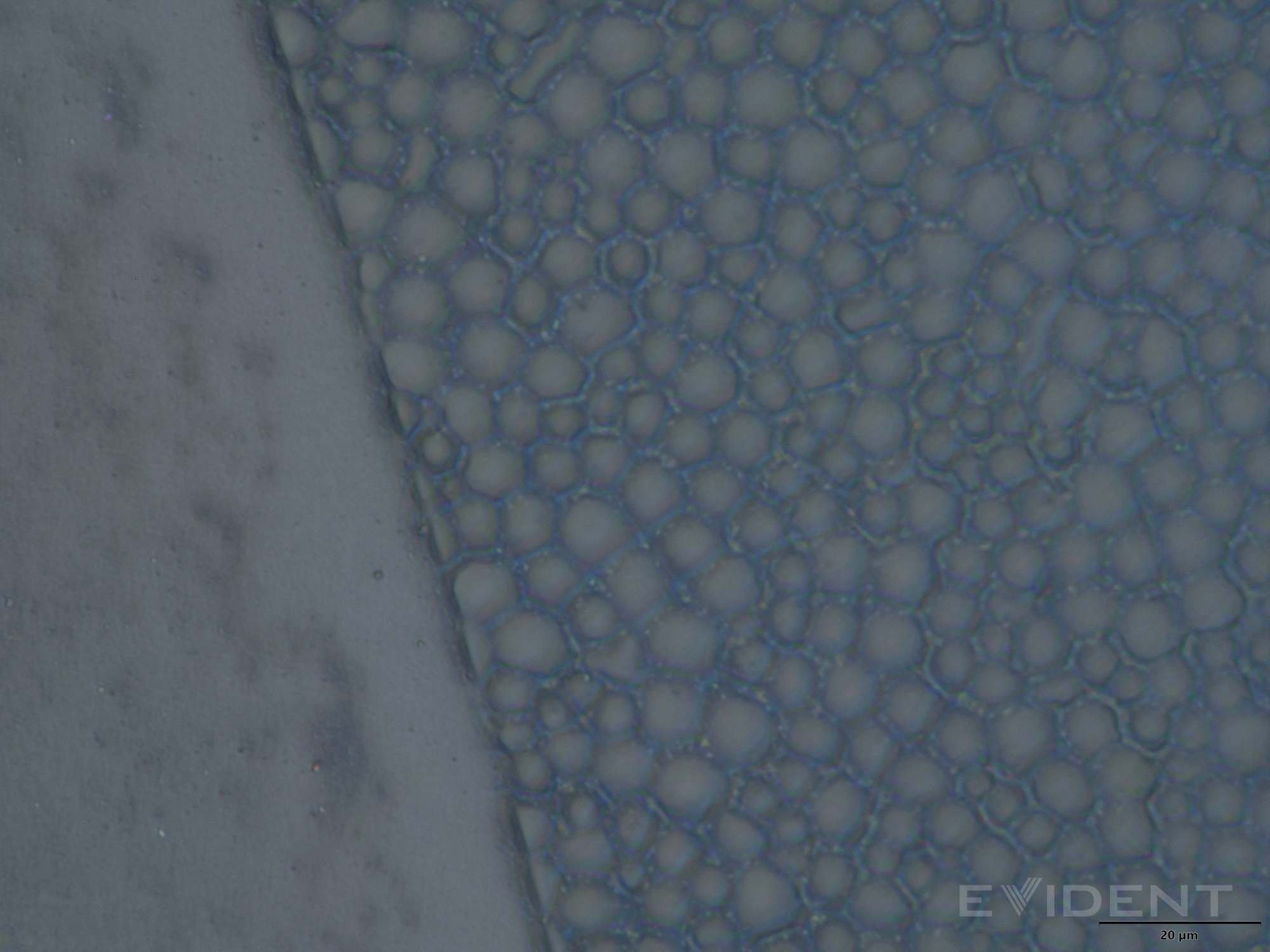

在我们的 Evident DSX2000 显微镜下，这种表面看起来像密密麻麻挤在一起的小圆凸起，有点像气泡膜。它们散射光线，让屏幕上的反光变得柔和。

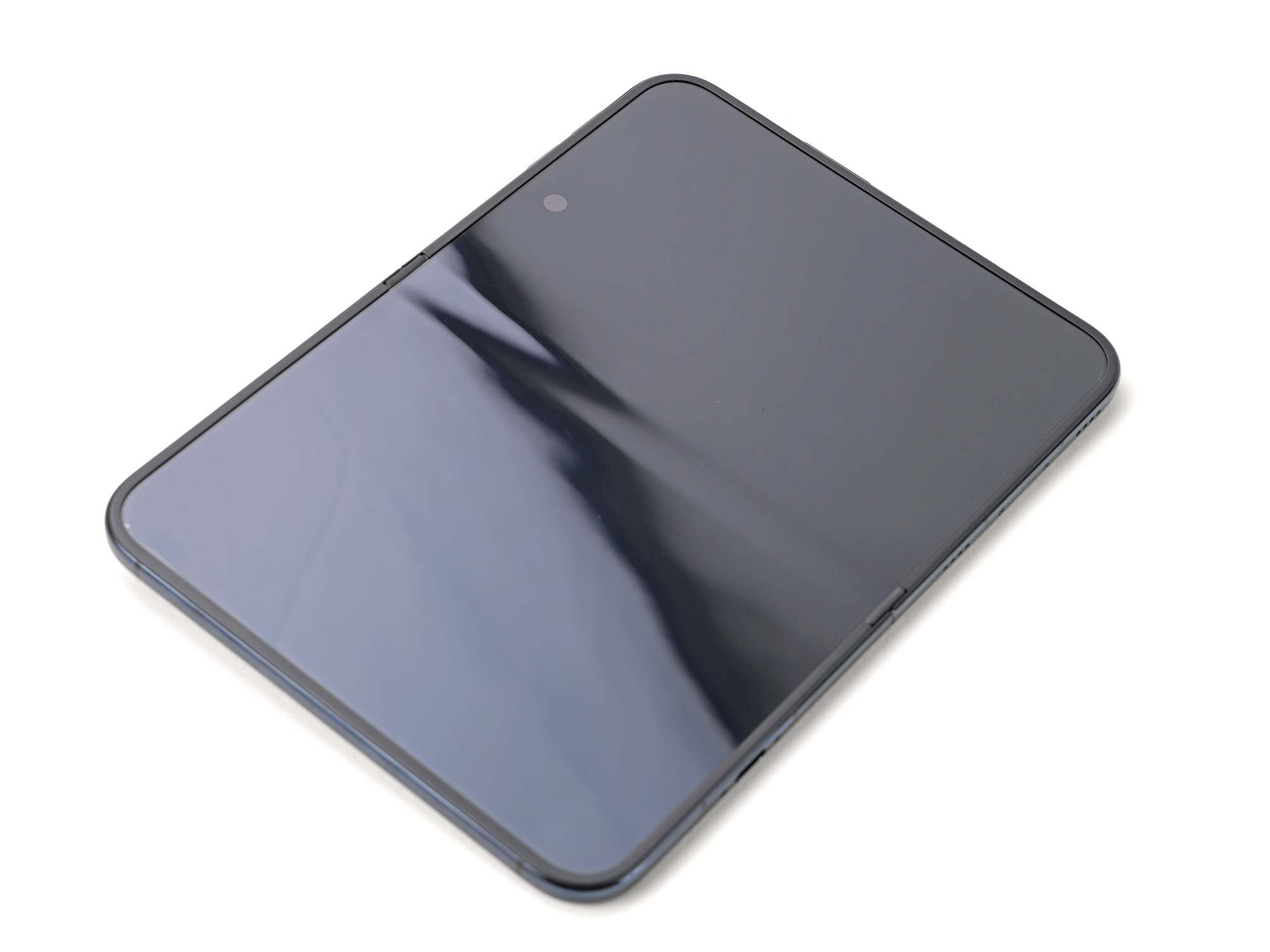

光线打到屏幕上发生反射时，经过折痕会弯折。把这道反射打散，有助于掩盖凹陷。去掉纳米纹理层之后，光线在折痕处的反射与其他折叠屏上看到的情况差别不大。
Apple 此前已在多款硬质显示屏上提供纳米纹理选项，包括 iPad Pro、MacBook Pro 和 Pro Display XDR。而这一次，表面处理做在一层可更换的柔性聚合物盖板上，下方的 OLED 得以保留。

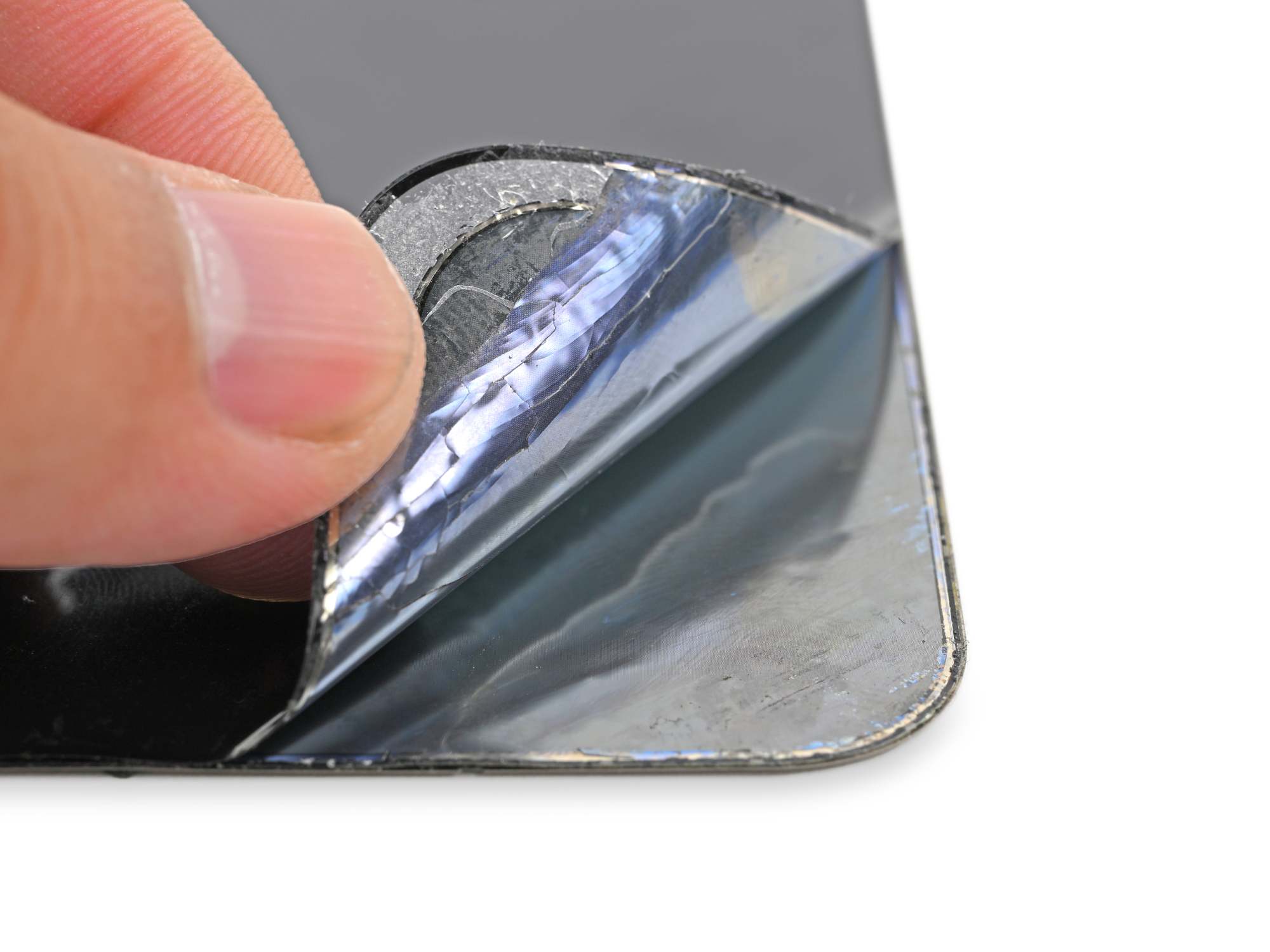

评测者曾因撕掉看似屏幕保护膜的一层而弄坏了初代 Galaxy Fold 的显示屏，这事人尽皆知。很高兴看到，去掉这层覆盖膜后屏幕仍能正常工作，而且 Apple 还提供了覆盖层更换流程。需要说明的是，这可不是换个屏幕保护膜那种简单的 DIY 操作。Apple 的流程需要专用夹具和精确对位，但能在不牺牲 OLED 的前提下更换外层，仍是实打实的改进。
覆盖层维修不含 AppleCare 要 49 美元，有保障服务则只要 19 美元。不算贵，而且能只换覆盖层、不必换整块屏幕，这点很好。
换整块屏幕，维修账单就开始吓人了。同样，内屏损坏且无保障服务的话要 999 美元。我们会尽快、以尽量可负担的价格出售替换屏幕，但这是个复杂的部件，单是它本身就不会便宜。
别被视频里 Shahram 拆下内屏的速度骗了：这块屏幕的维修会很慢。我们估计，在 Pixel 10 Pro Fold 上做类似维修，普通 DIY 玩家需要 3 到 5 小时。Duo 应该会快一些，因为不必拆到设备的另一侧去断开显示屏。但即便你手上有 Apple 手册里用的那些专用夹具，那么多胶层的更换依然是精细又麻烦的活。
为什么有些像素是椭圆形的？

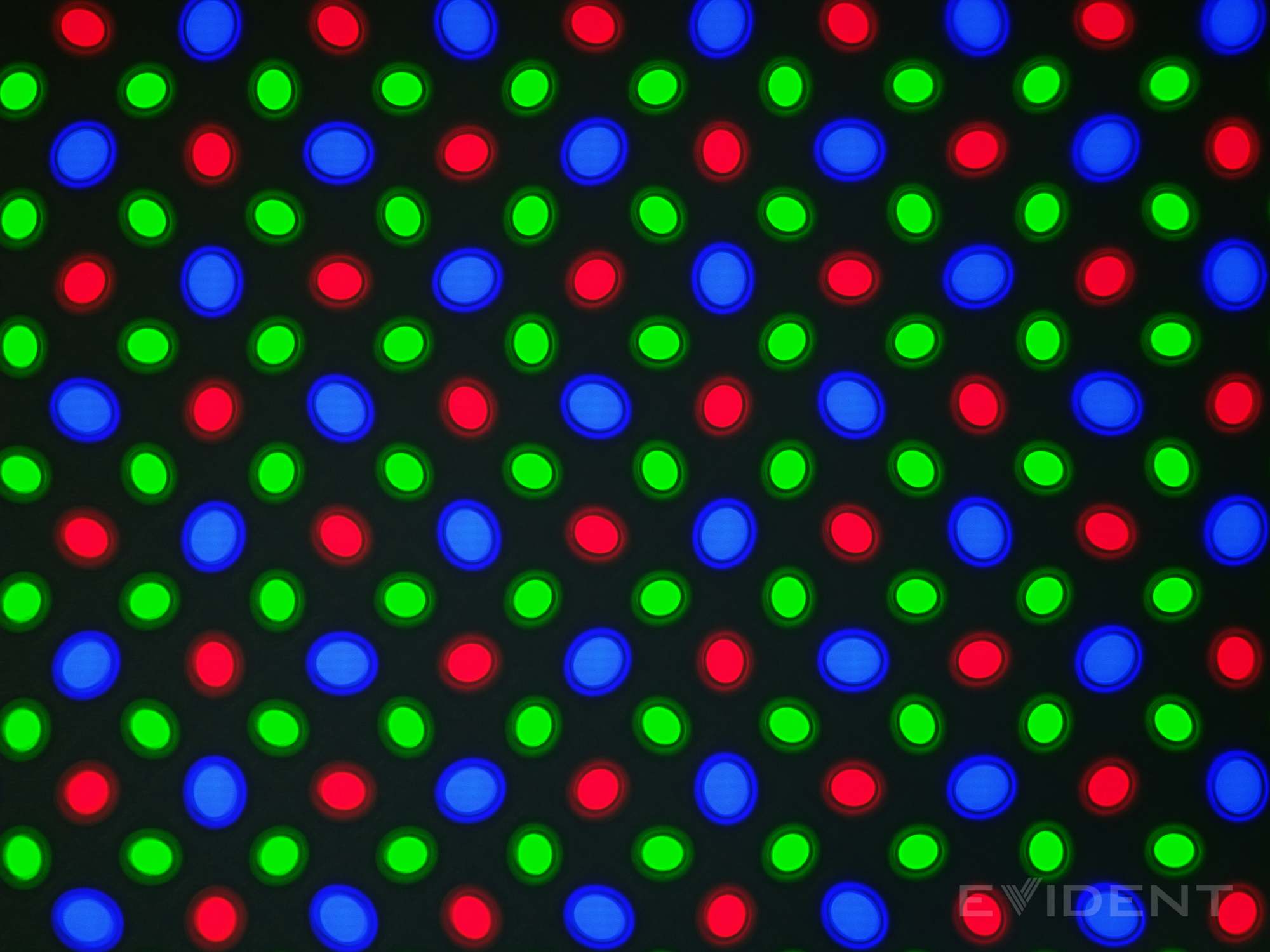

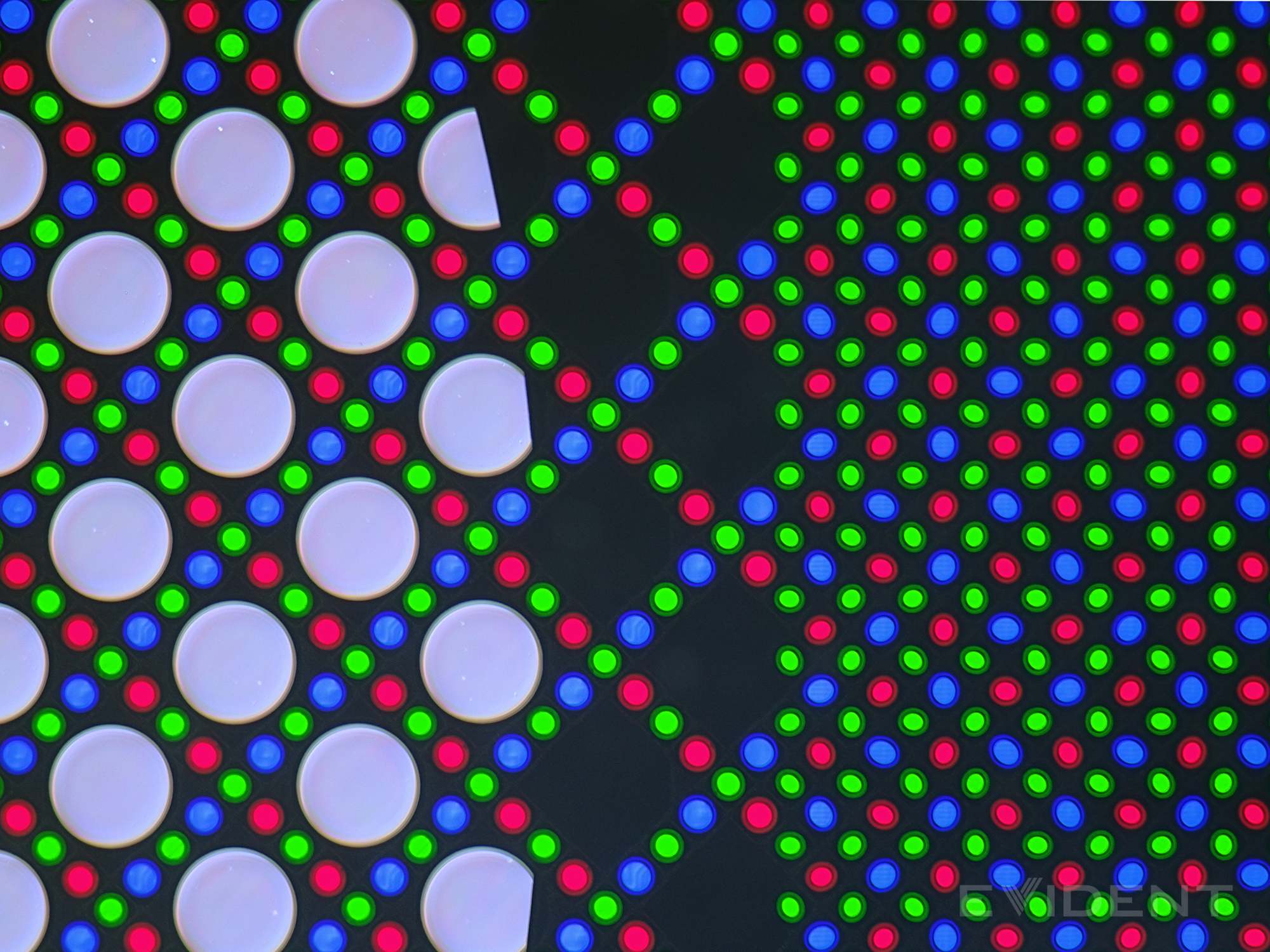

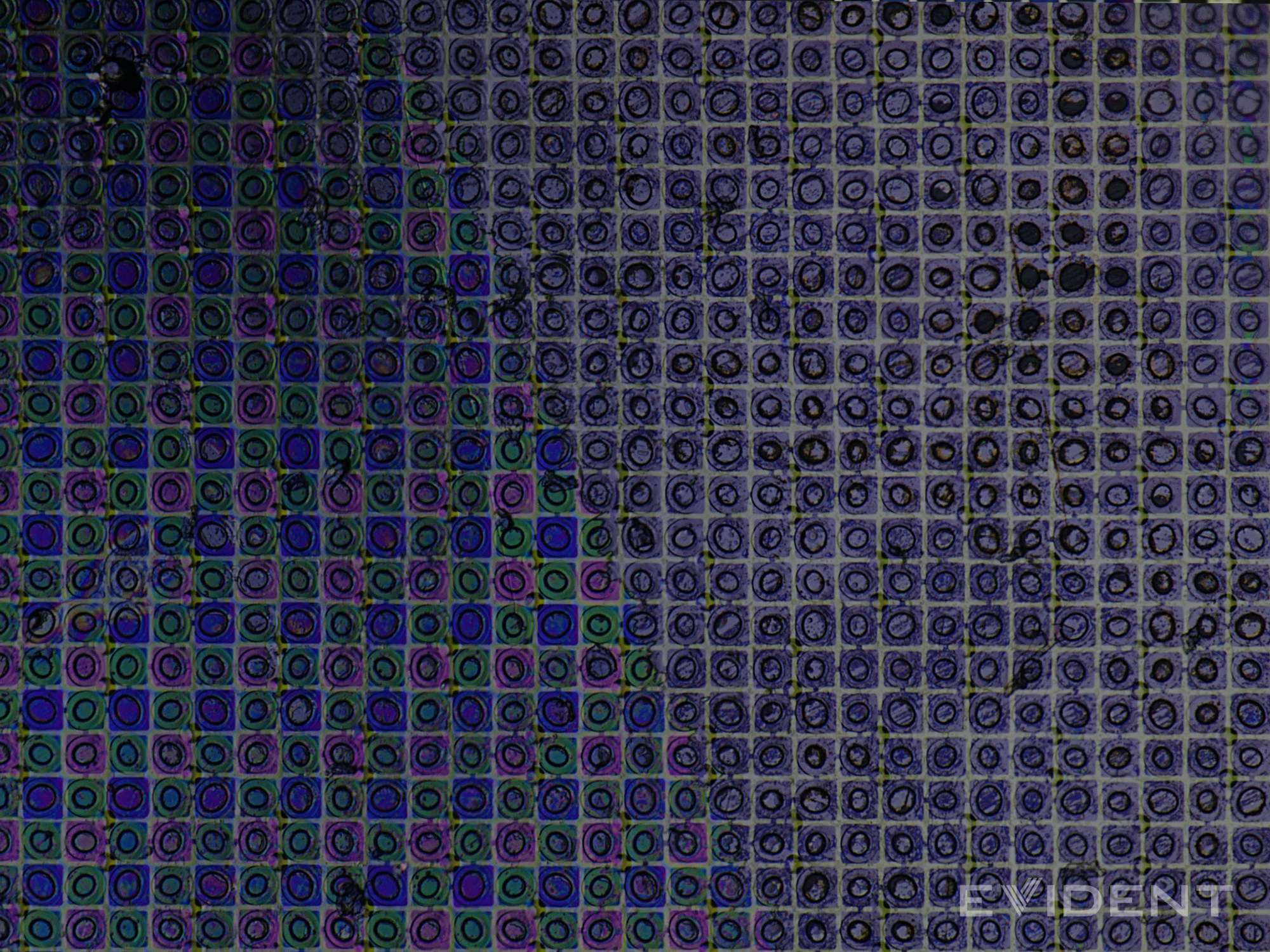

把画面放大到 nano-texture 之下、直到看见子像素，我们认为又找到了苹果隐藏折痕的一条线索。部分红、绿、蓝子像素呈椭圆形，长轴指向各不相同。
椭圆子像素并不新鲜：DisplayMate 早在 2013 年就拍到过三星 Galaxy S4 上的椭圆子像素。但三星的椭圆像素排列规整，Duo 的这些则更……歪歪扭扭。奇怪！
于是我们去翻专利，想从中找到解释。Apple 一份关于减少衍射伪影的专利申请描述了改变子像素形状与方向的做法，让反射光形成的图案不那么显眼。这算是一种几何抖动：改变重复的图案，使各处的光学伪影不会彼此叠加增强。

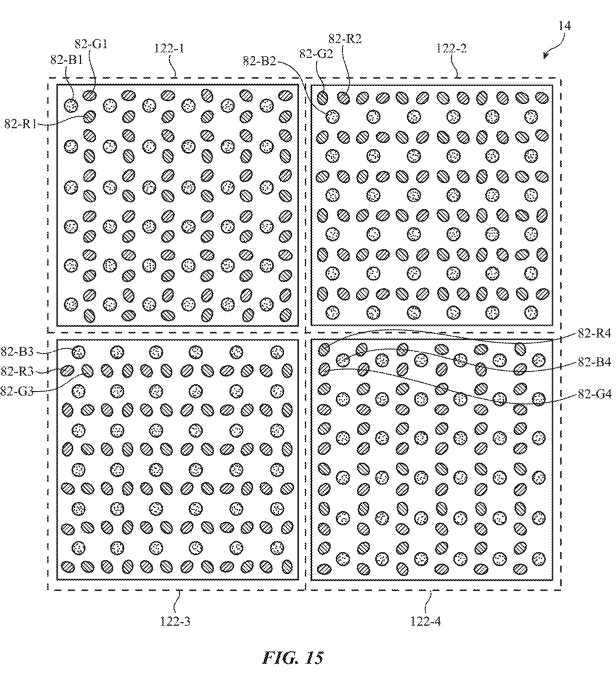

专利中的一张图解释了为什么很难从我们的显微镜照片里看出像素方向的规律。显示屏被划分为若干区域，每个区域各有自己的图案。Apple 称，通过区域内部以及跨区域的旋转，每个子像素可以具有“至少 32 种不同的位移”。
这可能是隐藏折痕的另一环：压住屏幕深处本来会把你目光引向折叠处的反光。
Apple 如何控制弯折

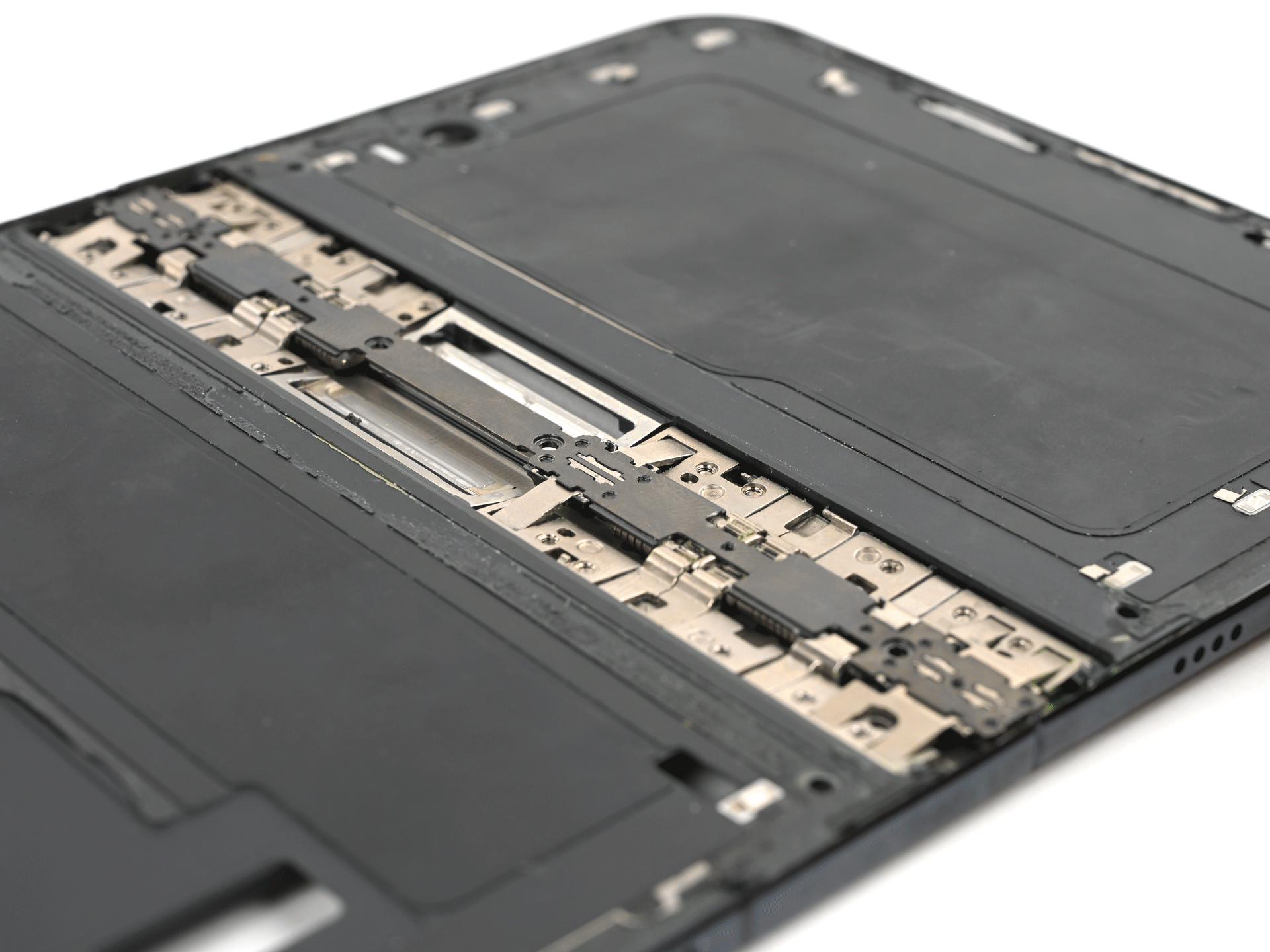

每家厂商都在设法减轻屏幕承受的应力，免得折痕越用越深，其中起决定作用的是铰链的设计。
Duo 的铰链在这方面有一整套战术，首先就是如何为弯折腾出空间。我们在 2020 年拆解过的 Motorola Razr 就已经把柔性屏收进铰链内部一段弧形空间里，此后几乎每一款折叠机都沿用了这种水滴式方案。Duo 的做法类似。

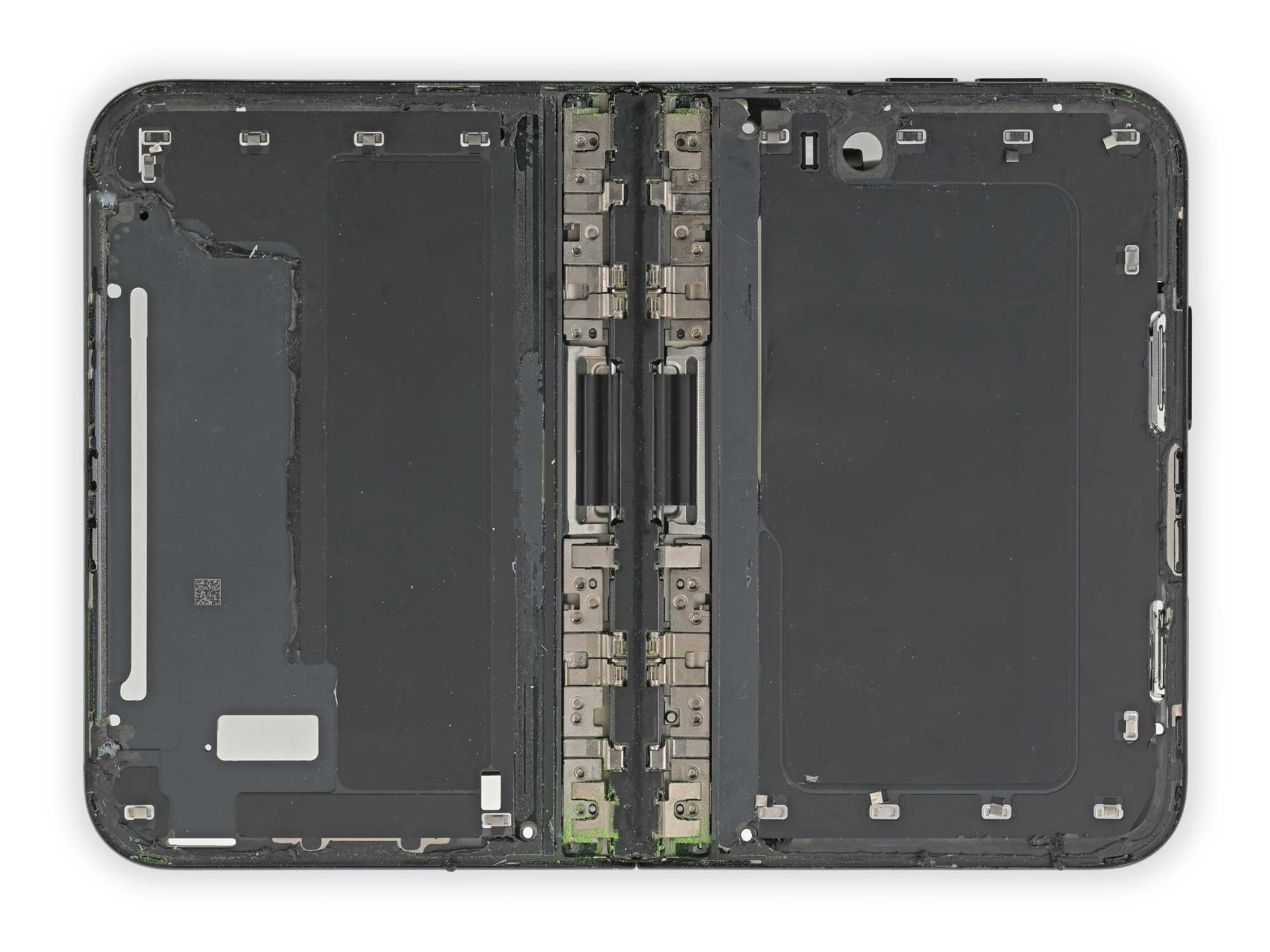

Apple 还通过齿轮、弹簧和一系列金属关节来控制弯折。其铰链专利描述了相互连接的关节，每个关节只能在有限范围内转动，有点像金属表带。
铰链内部的弧形导轨使这些关节在活动时，仿佛转轴位于其上方屏幕的内部。这样做的目的是在弯折显示屏的同时，减少其被拉伸或挤压的程度。

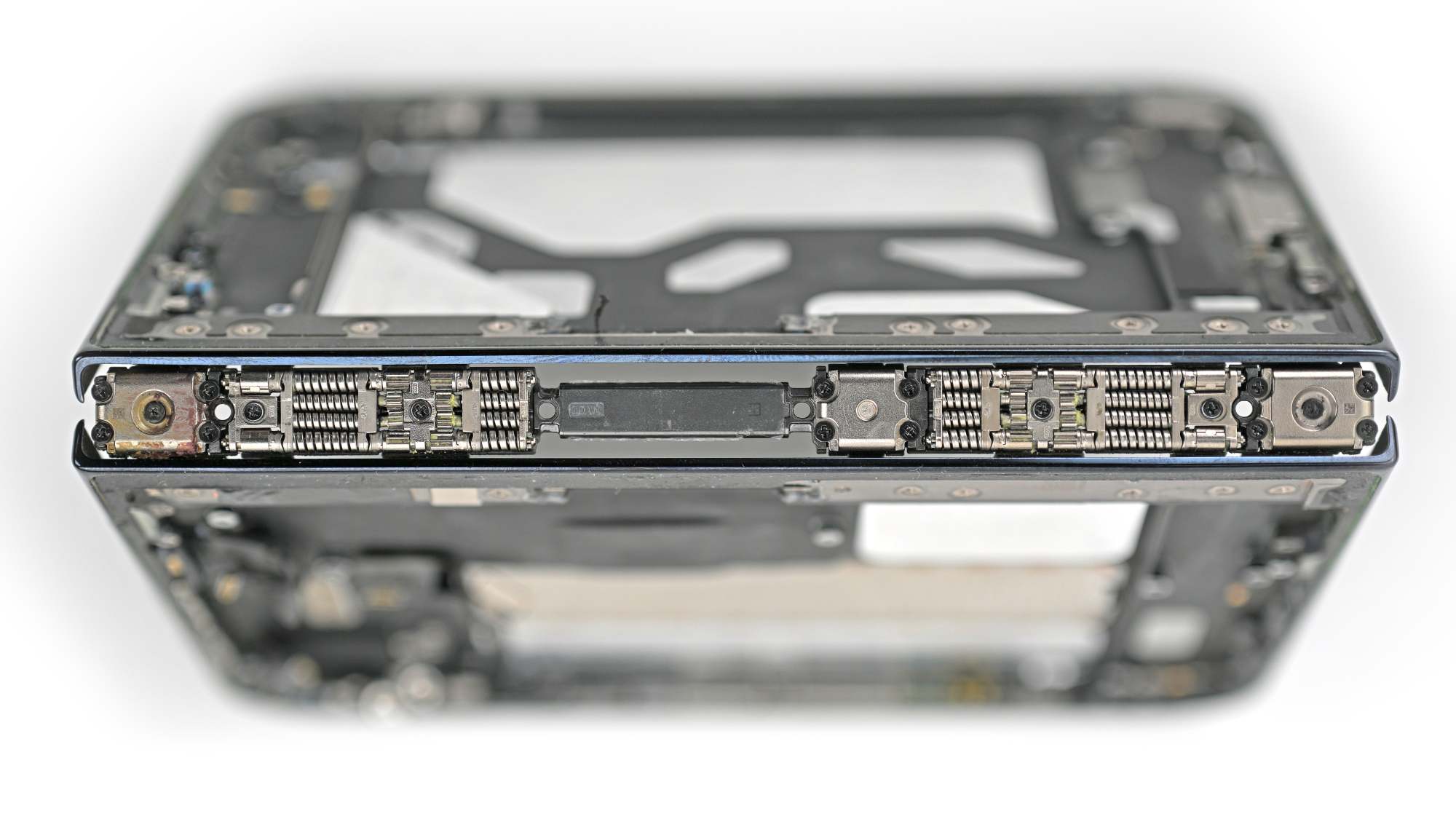

弹簧抵消了弯折屏幕所需的部分力，帮助铰链停在哪儿就保持在哪儿。
铰链内部的一组同步齿轮让各个联动关节在折叠时保持同步运动。Google 在 Pixel 10 Pro Fold 上换了另一种方案，用带弹簧的联动凸轮取代同步齿轮，以节省空间，并避免齿牙损坏带来的故障。但齿轮是可预测的，也是可控的：Apple 的铰链专利解释了不同的齿轮比如何让某些关节弯得比其他关节更多，从而让产品设计师把某一处的弯折收得更紧，而让别处保持更缓。
Apple 描述了十余层超薄层和胶粘剂，这些层在屏幕折叠时能够相互滑动。
你肯定见过这个现象的低技术版本：把一叠纸弯折，外层的纸比内层走得远。Duo 的显示层同样需要这样的活动余量，同时还要有足够的支撑，能承受手指按在展开的屏幕上。

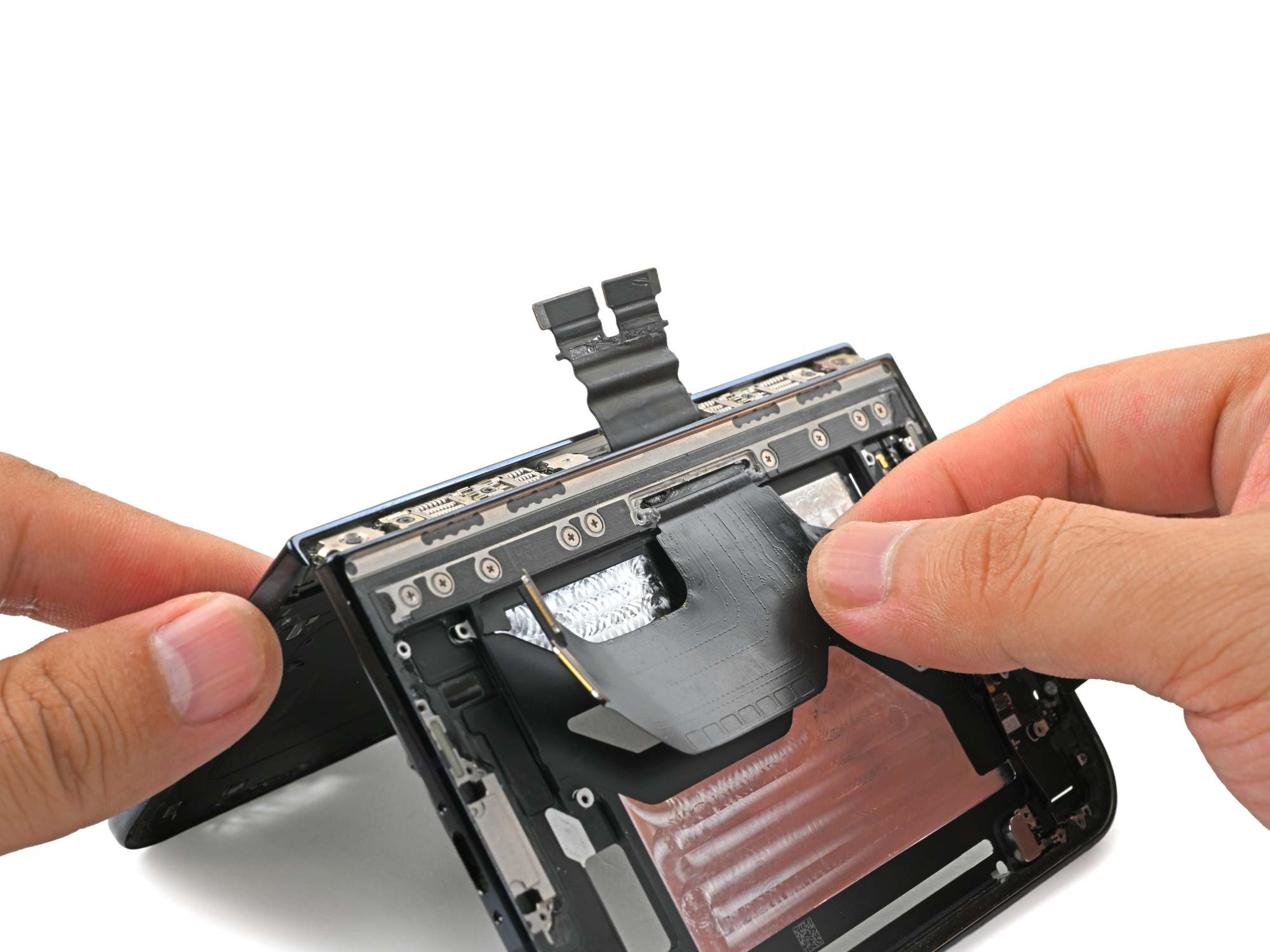

连接两半的排线被折成手风琴式的褶皱，以适应手机的开合动作。这根细细的排线责任重大。Duo 只有一侧具备充电结构，因此电池需要通过这根柔性排线充电。它还得跨越两半之间的缝隙传输大量视频和音频数据。
关于那些碎屏，我们了解到什么
那么，问题会不会出在这根手风琴式排线上，正是它导致了人们看到的 Duo 屏幕损坏？折叠屏两半之间的排线向来是损坏的头号嫌疑对象，这并非没有道理。但这一次，症状指向了另一个方向。

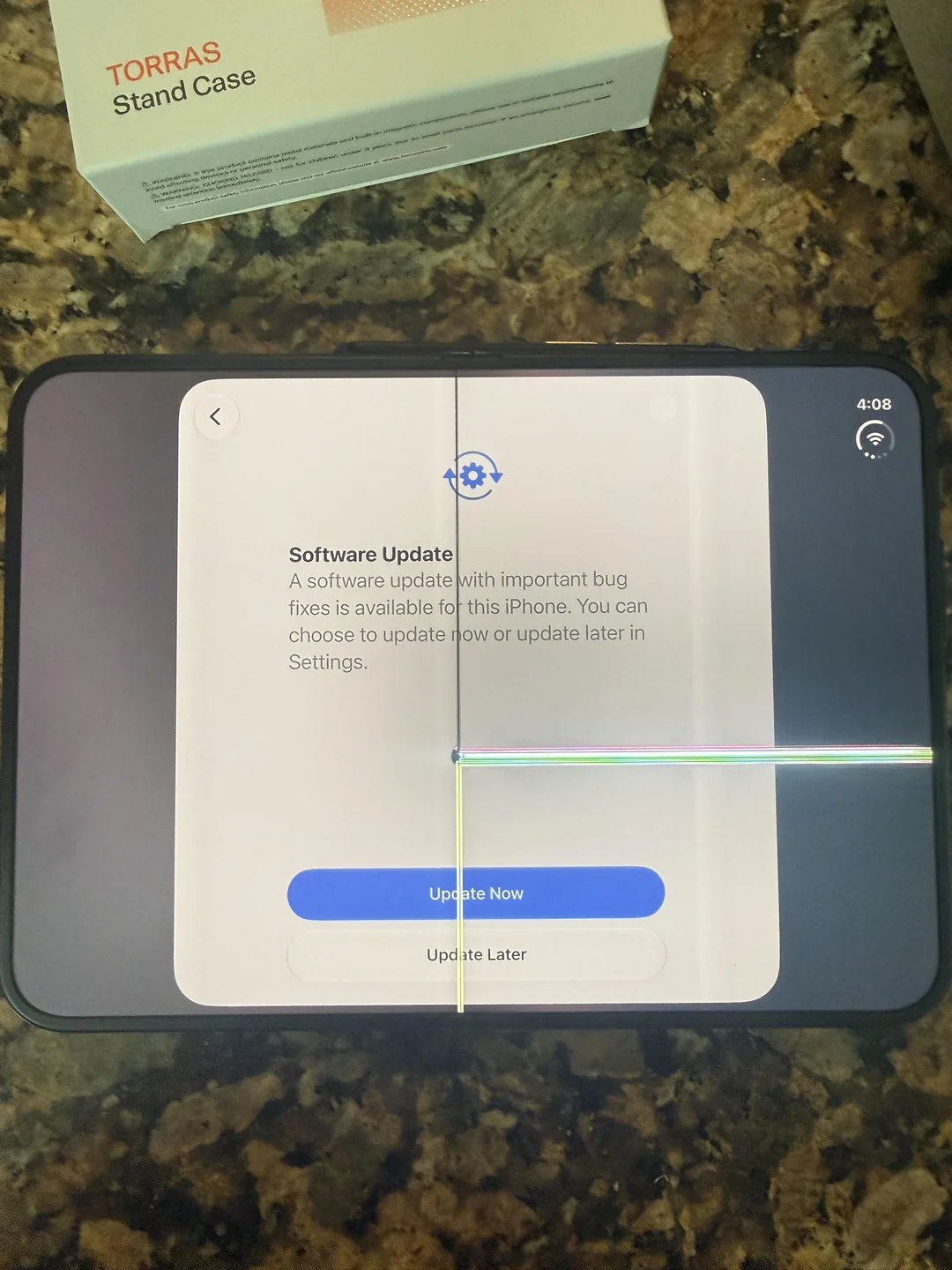

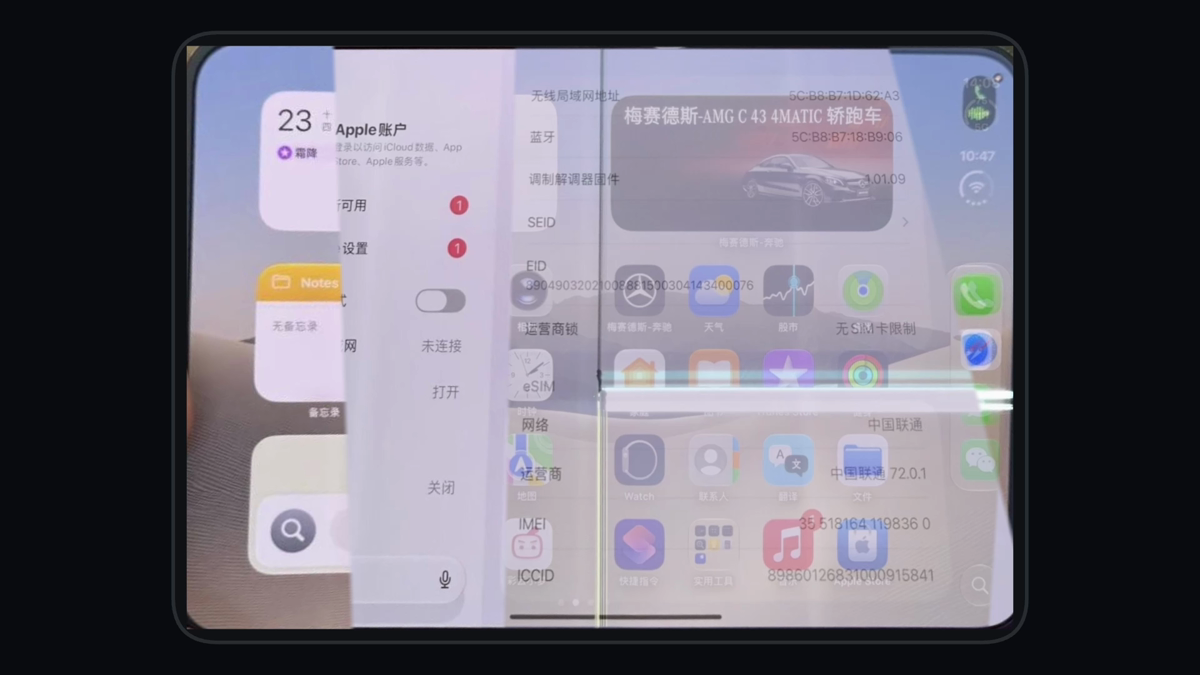

据用户描述，他们在开合设备时听到一声响，随后看到一条细线沿着折叠处向下延伸，还有一条亮线横贯屏幕。有一位机主在买下手机后六小时内就遇到了这种情况，另一位则连初始设置都没做完。
其他人已经在多台设备上收集了类似损坏的照片，更多报告和讨论见 MacRumors 论坛。
我们知道，损坏的范围很可能没有看上去那么大。一些受影响的用户说，肉眼根本看不出屏幕或铰链还有其他问题，这并不奇怪。微小电气连接处的局部故障，就可能影响整行或整列像素。

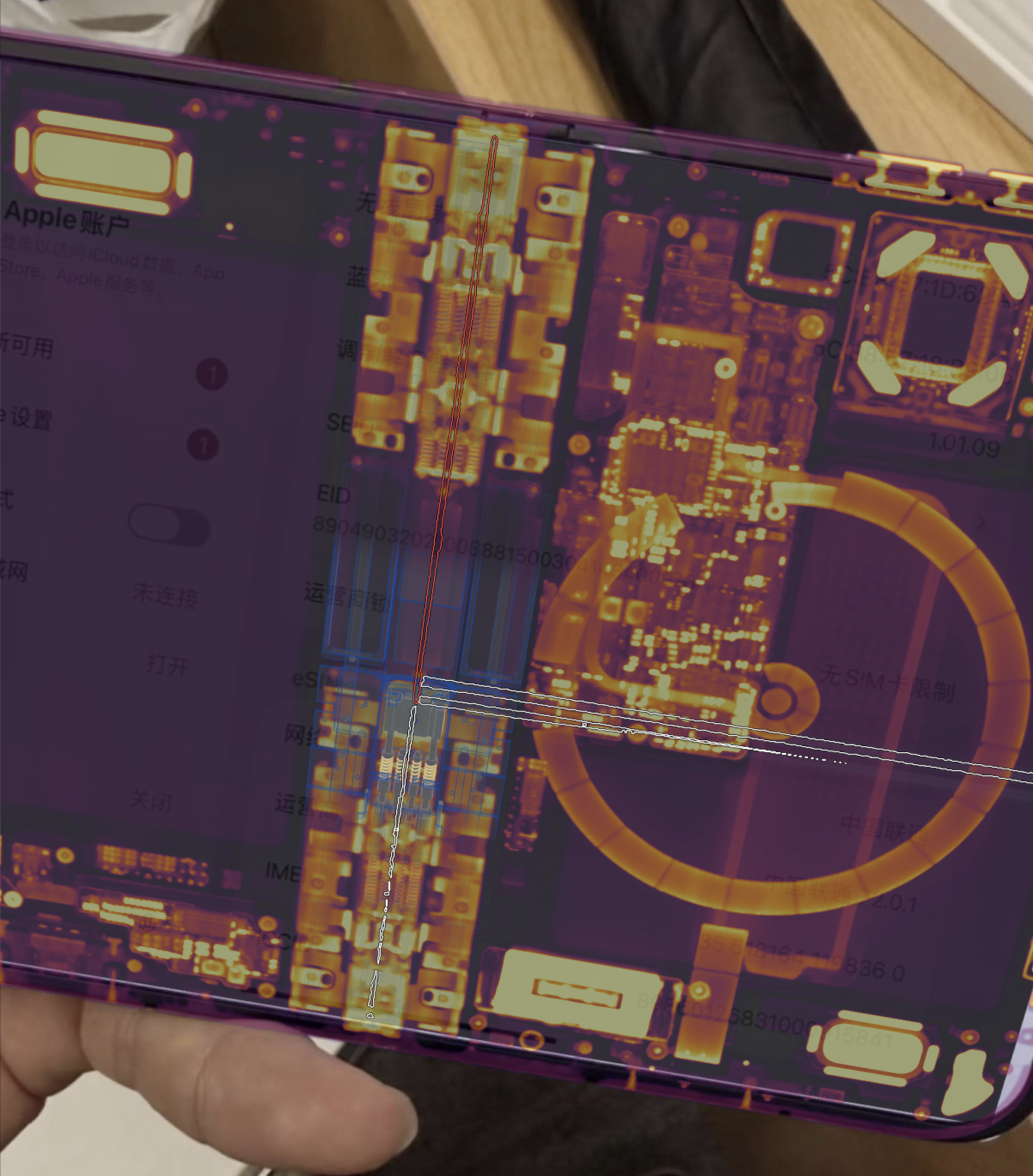

为了看清折叠时应力从哪里累积，我们根据拆解视频、专利和 CT 扫描建了一个 3D 铰链模型，再把它与报告中的损坏位置作对比。断裂集中在从跨接排线的走线间隙到中央铰链支撑的过渡区域附近。照片里看到的损坏并不正好在显示排线穿过铰链的位置，而是稍低一点，在那里几条边缘交汇，改变了薄显示屏弯曲时的支撑方式。
这些边缘都汇聚到这一处，因此可能的原因有很多。中间那根转轴看起来和铰链其余部分不太一样。会不会是它卡住了？还是别的地方卡住了？

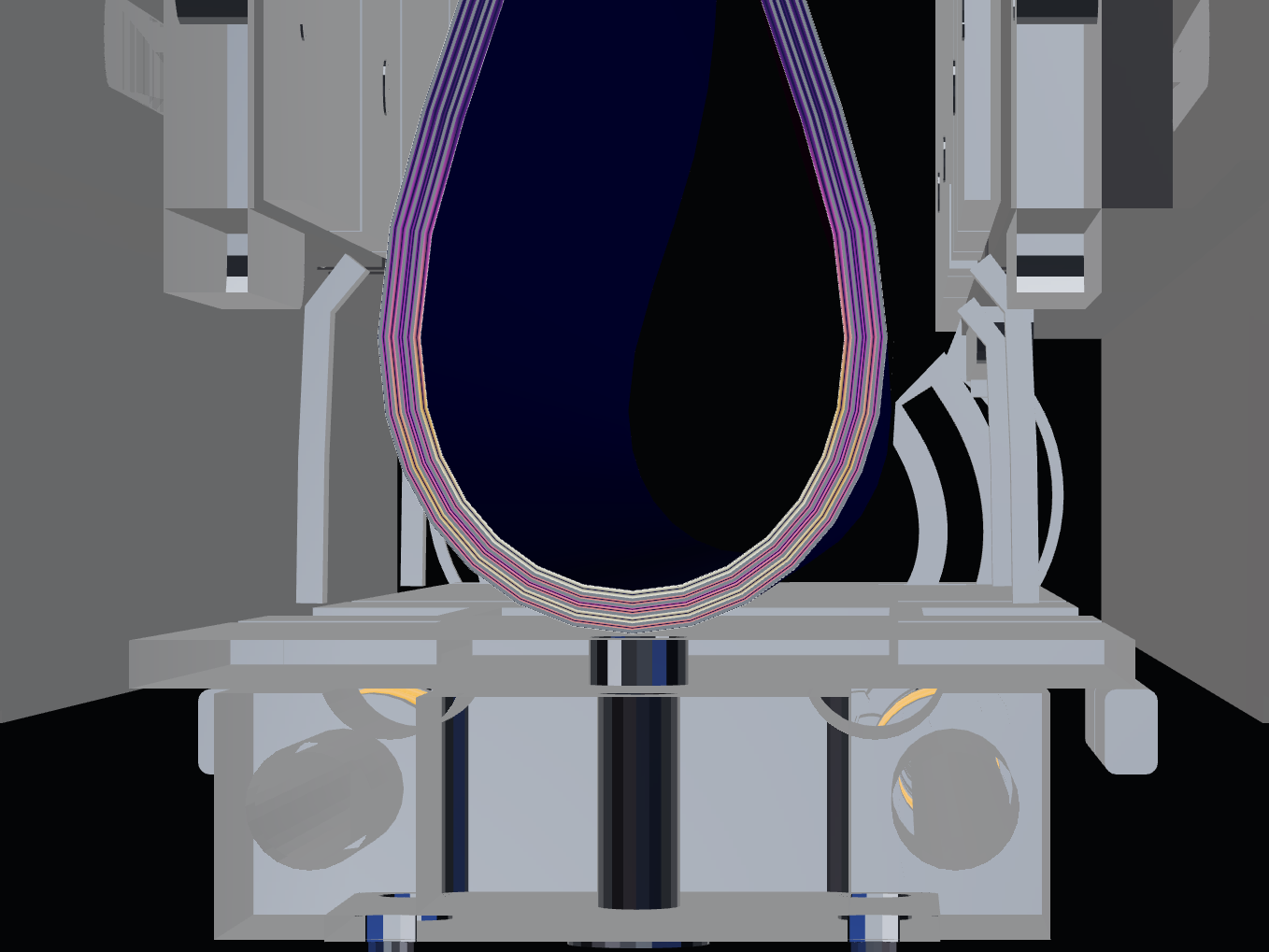

一种可能的解释是：在下面的闭合仿真中，中间的支撑杆没有下落到足够低的位置。屏幕的弧形折叠部分压到它上面，在报告中的断裂位置附近形成了一小块应力集中区。
想自己验证这些猜想？看看下面这张交互式 CT 扫描图，由我们钟爱的 Lumafield Neptune 扫描仪 拍摄，可以看到铰链支架、排线以及附近元件是如何安置在显示屏下方的。
铰链依旧嘎吱作响
多年来，我们一直在折叠屏手机中追踪发光的灰尘，最近一次是在 Galaxy Z Fold8 和 Pixel 11 Pro Fold 拆解 中。
这种粉末比普通沙滩沙粒更细，但拿它和办公室灰尘对比时，我们看到了许多尺寸相近的颗粒。荧光能让我们追踪这些颗粒最终去了哪里。需要说明的是，这不是 IP 测试；IP 认证衡量的是水和颗粒进入设备“外壳”的情况，而折叠屏的铰链结构似乎并不在外壳的范围内。

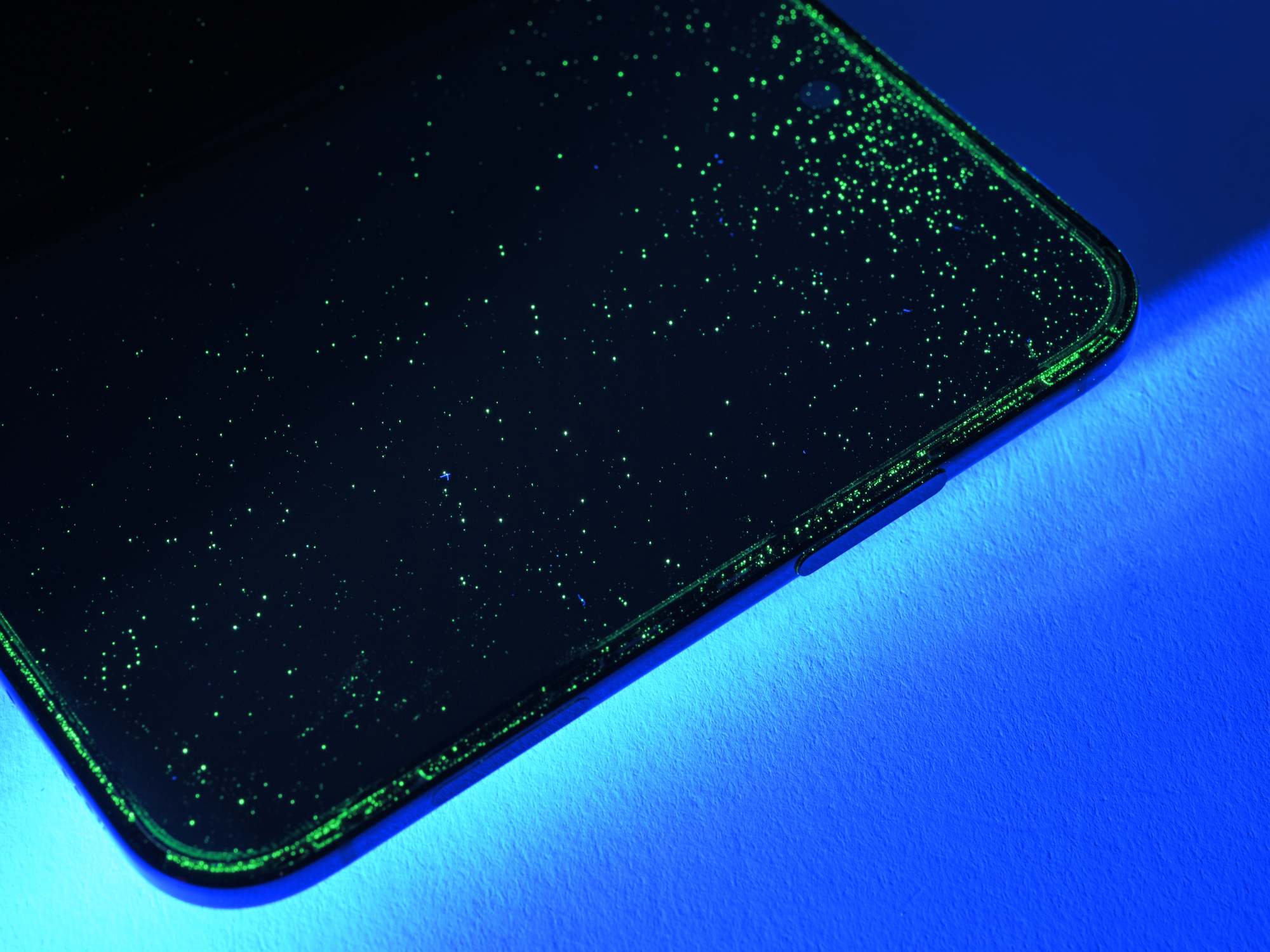

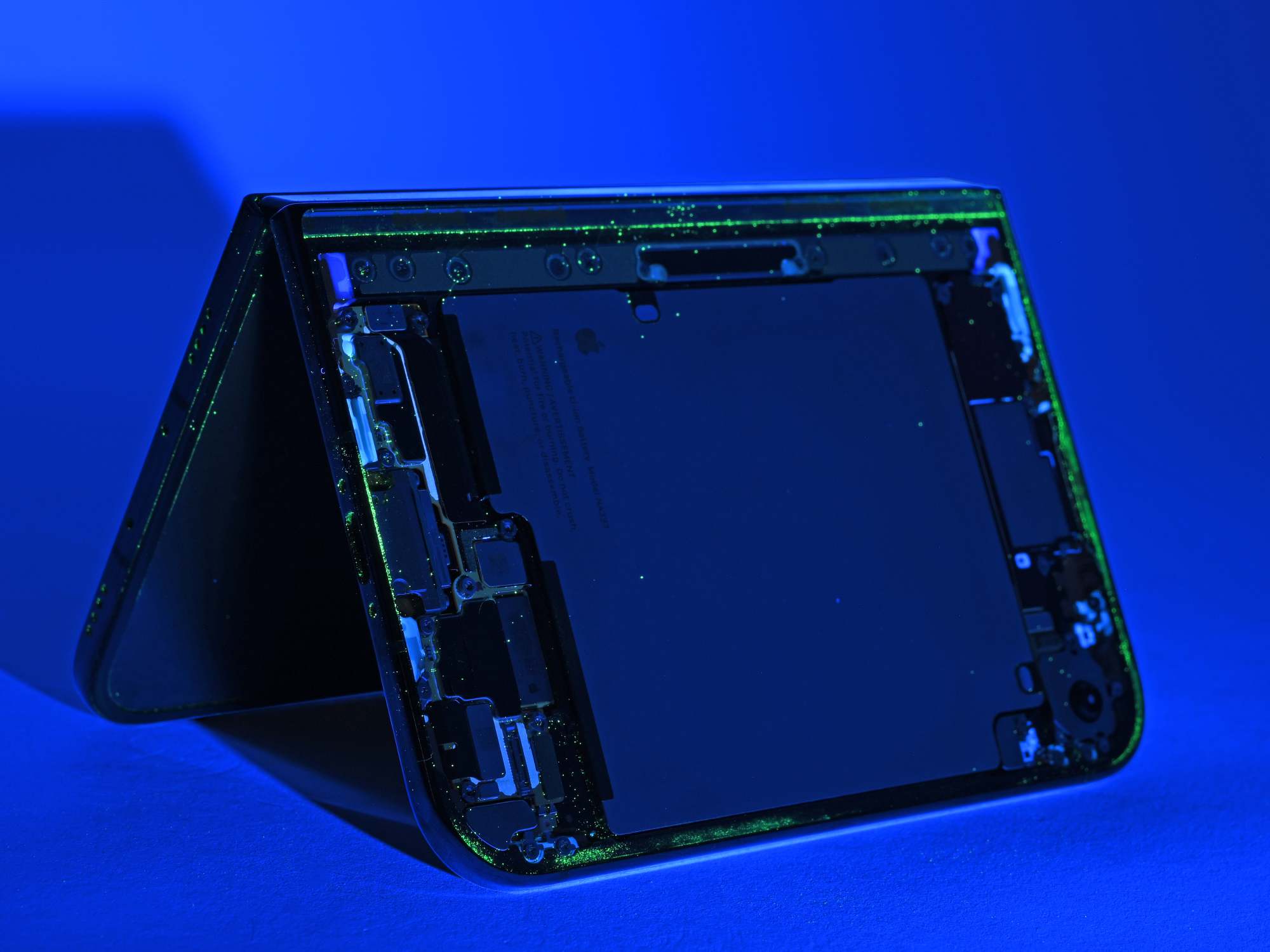

我们把 Duo 放进一袋荧光粉里，反复开合，然后拆开它，顺着荧光追踪。铰链开始发出嘎吱声。
大部分粉末被电子元件周围的粘性屏障挡住了。

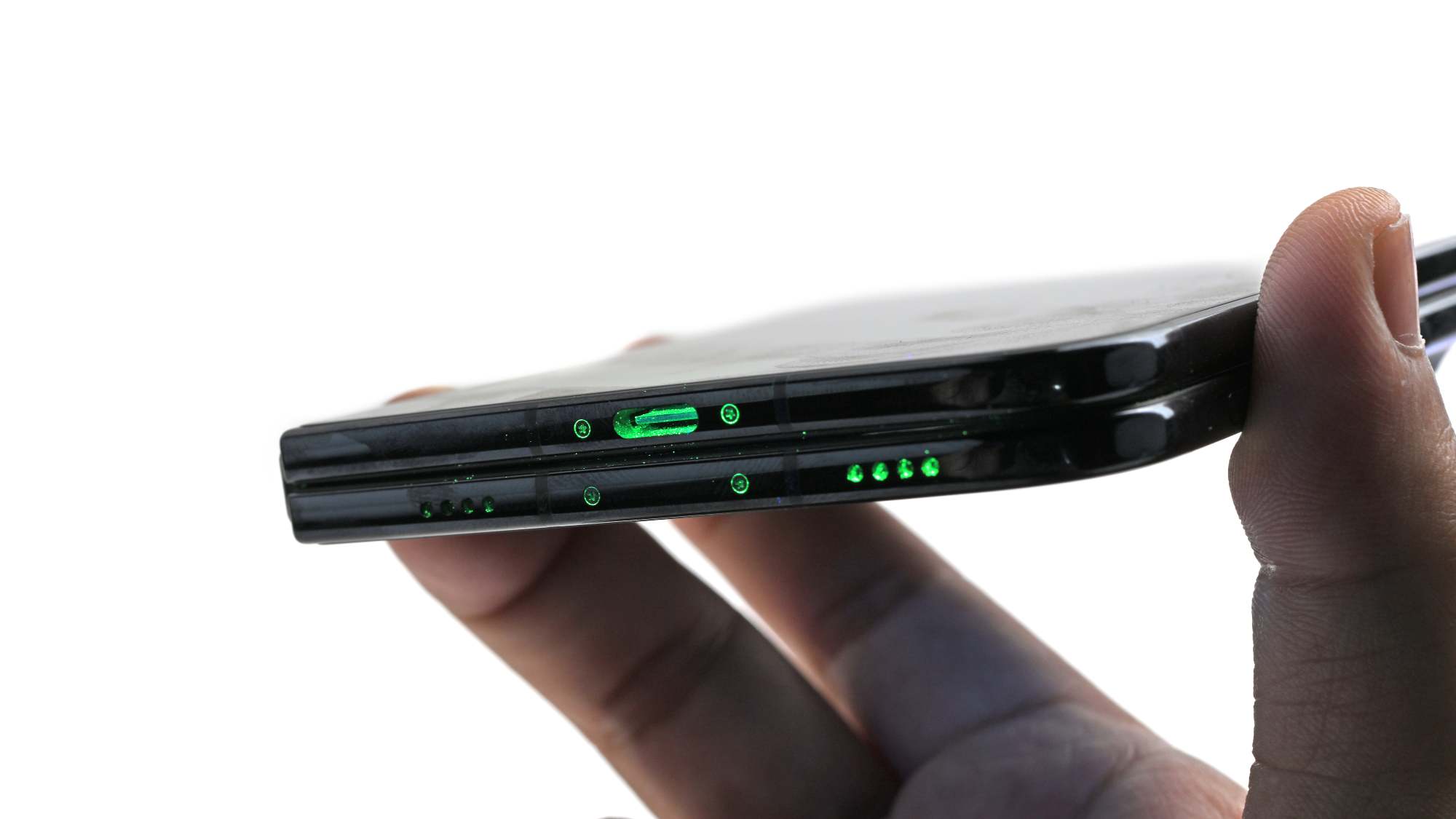

我们在开口、网格和饰边周围发现了痕迹，还有一些粉末进入了铰链的活动部件。

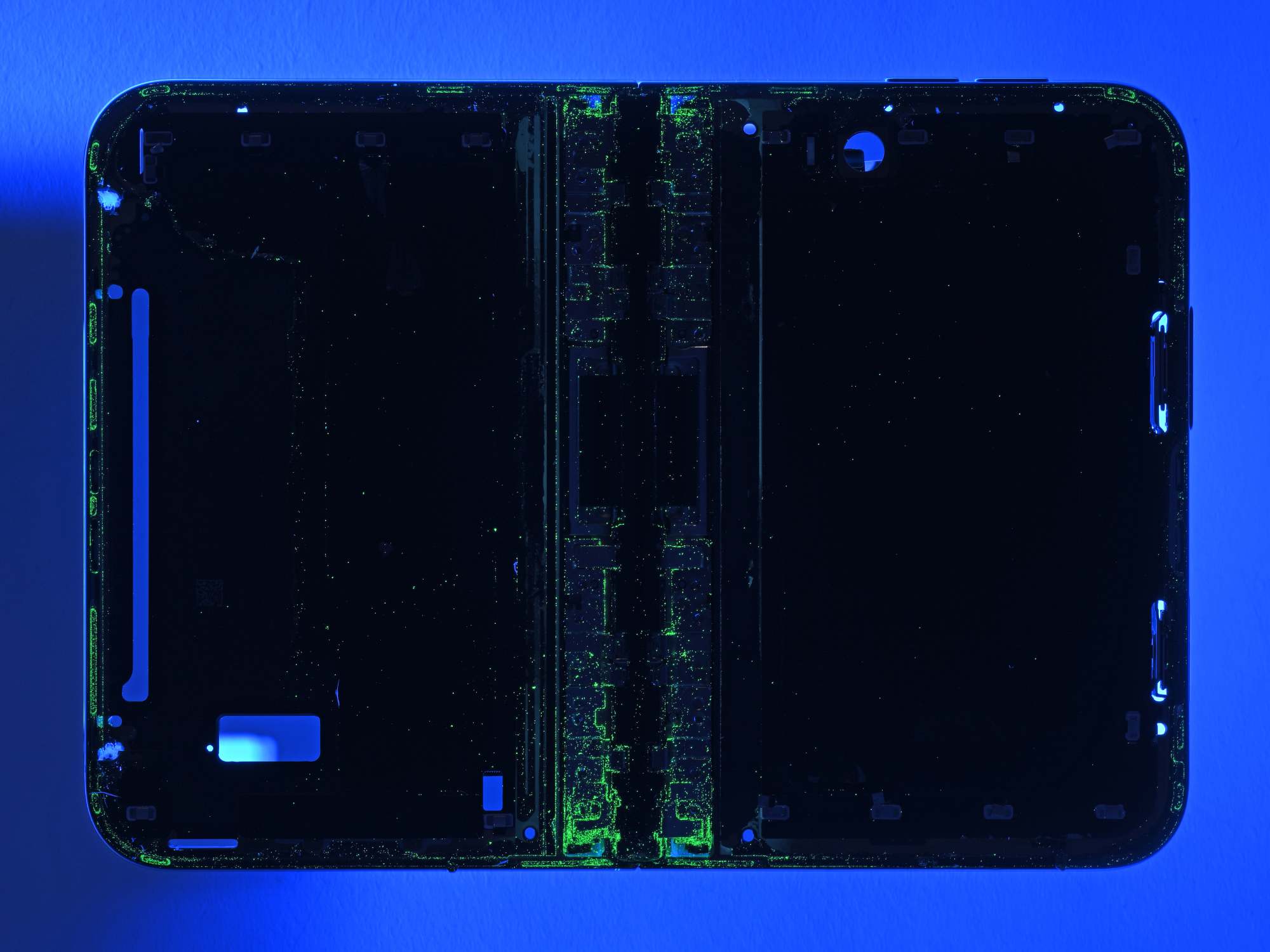

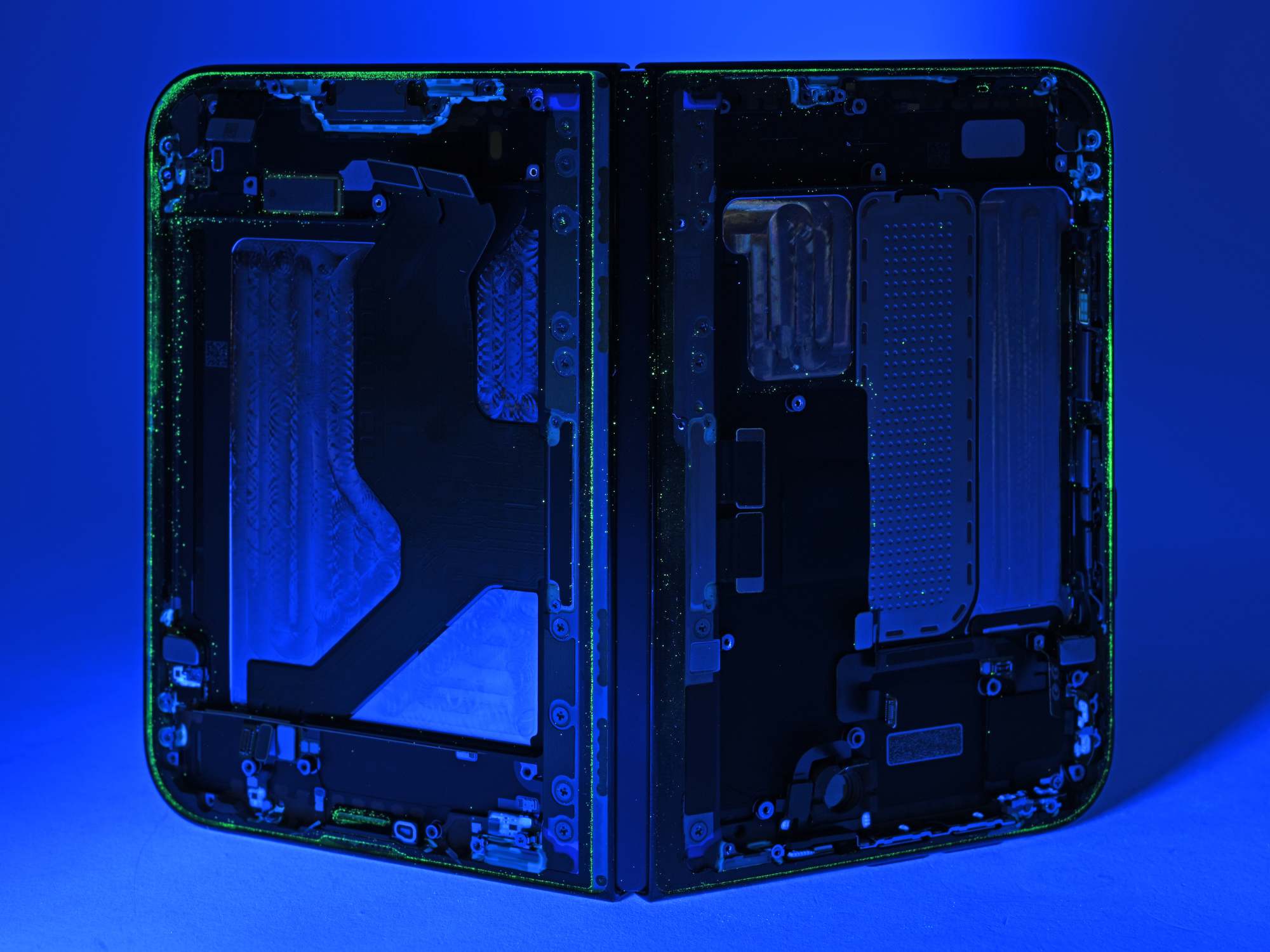

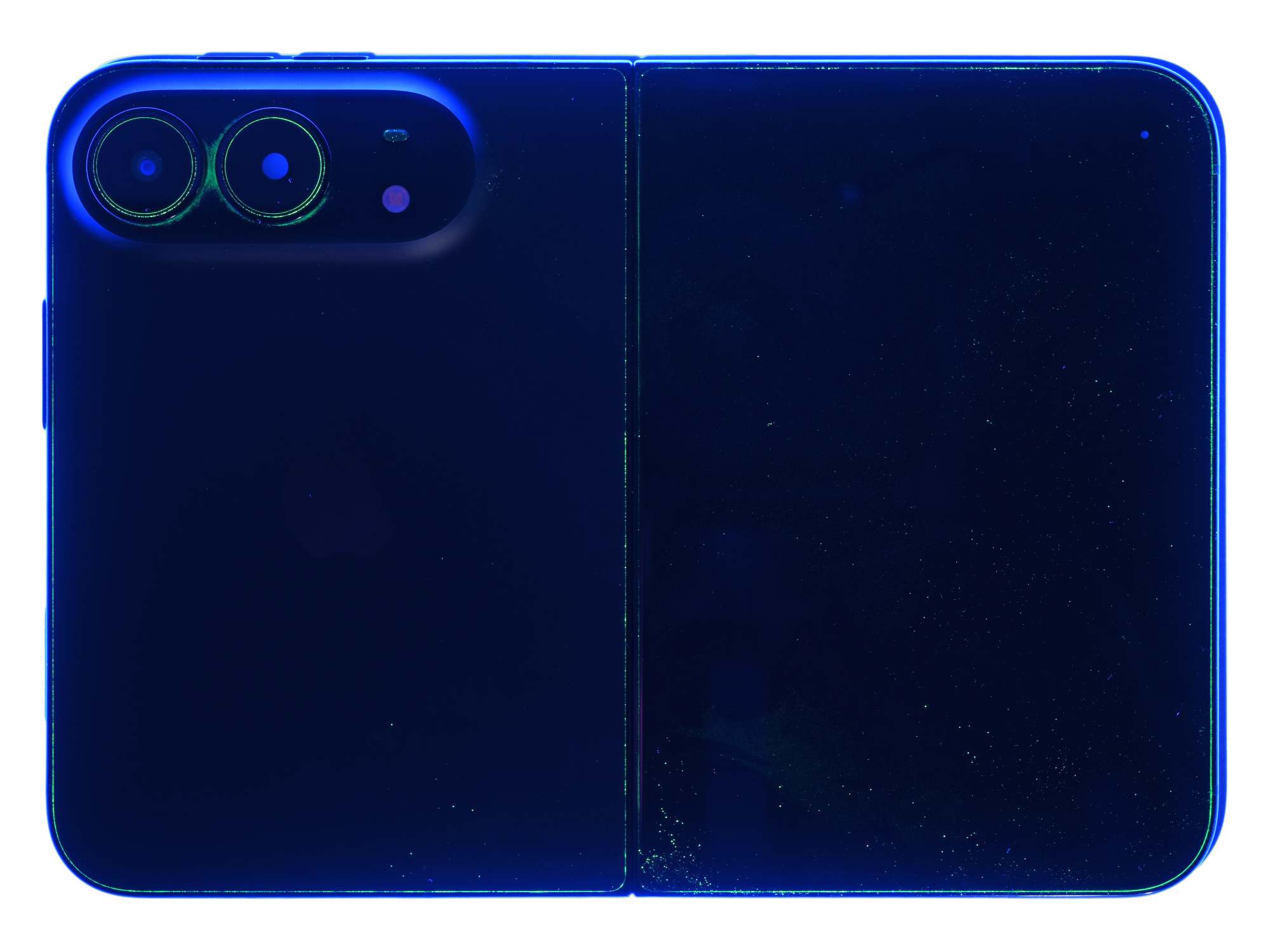

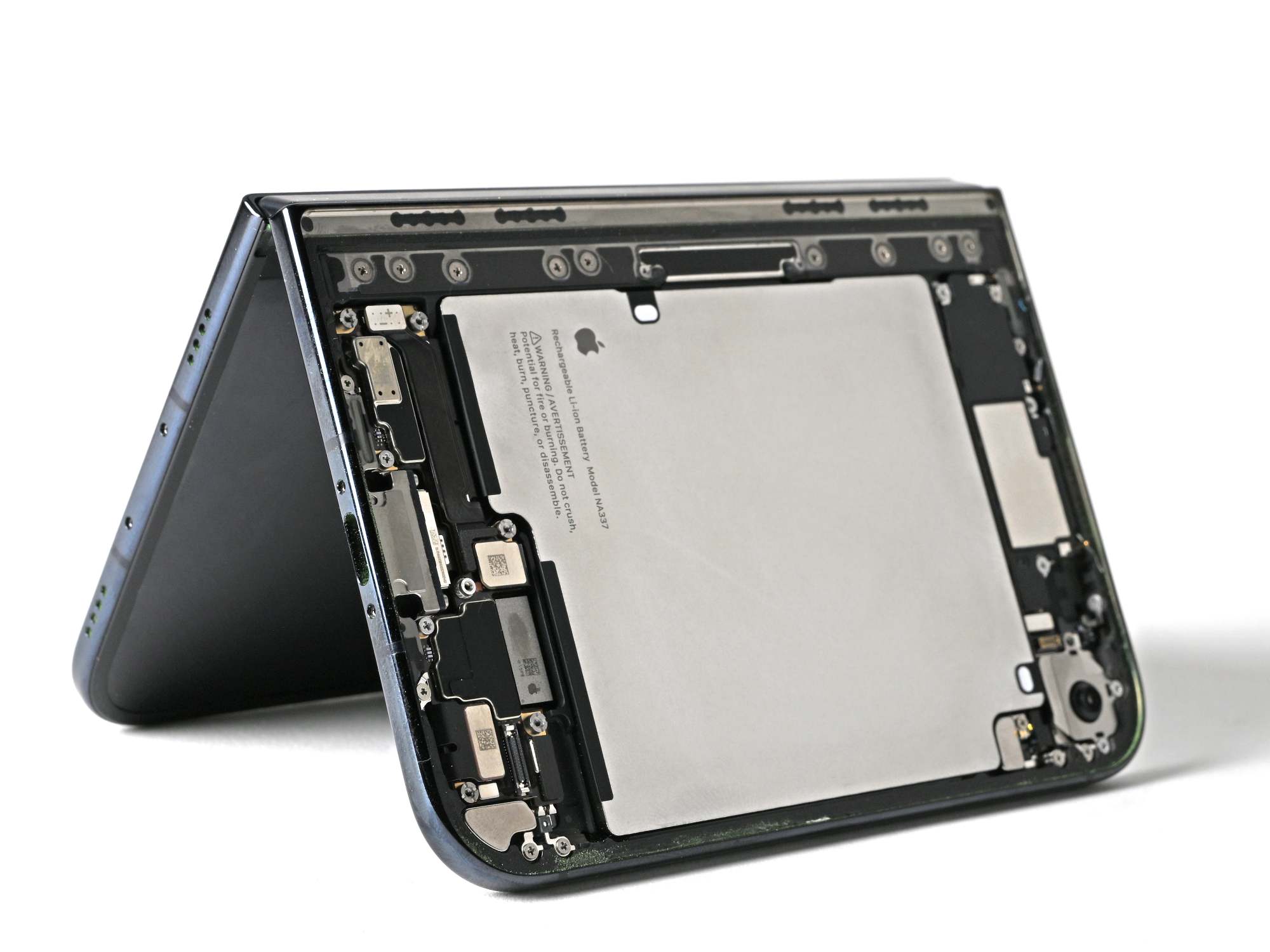

灰尘都去哪儿了？下面这几组自然光和紫外光的对照图，可以自己比对：
Duo 收集到的可见粉末比我们之前测试 Fold8 和 Pixel 11 Pro Fold 时少，但仍有足够多的粉末进入铰链，使其发出嘎吱声。要清洁或更换这些活动部件，就得拆下柔性显示屏及其支撑结构。
我们原本希望 Apple 能解决这个问题，但遗憾的是，Duo 似乎和它的折叠屏同类一样怕沙子。
饰条整条拆下
至少在一个方面，Duo 轻松胜过大多数其他折叠屏手机：饰条。我们拆下 Galaxy Z Fold8 内屏周围的饰条时，它碎裂了。还没碰到面板，我们就得先处理另一个损坏的部件。

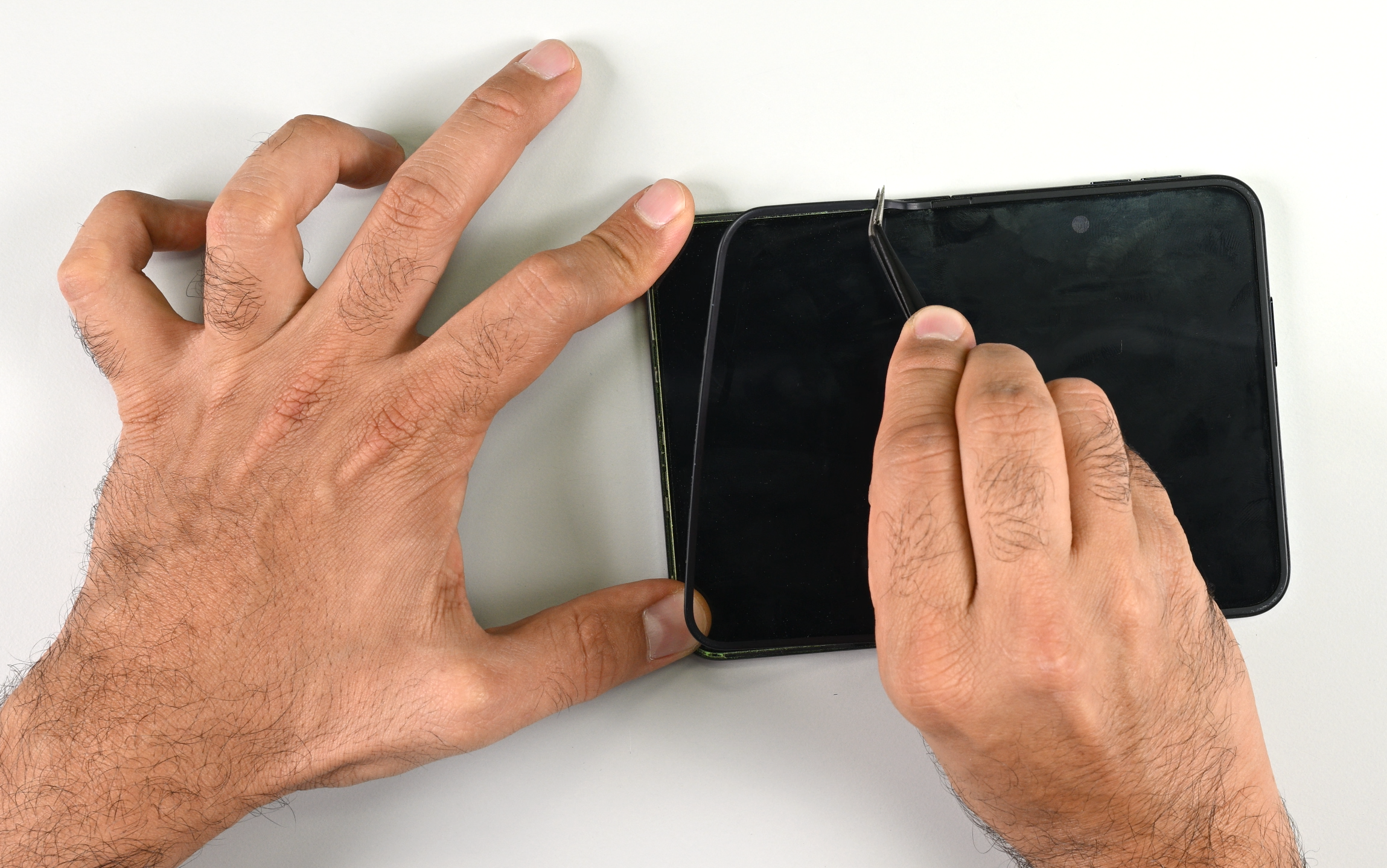

相比之下，Duo 的内屏饰条让人松了一口气。按照 Apple 的步骤，我们用撬棒将其撬松并解开卡扣。饰条完好无损地拆了下来。

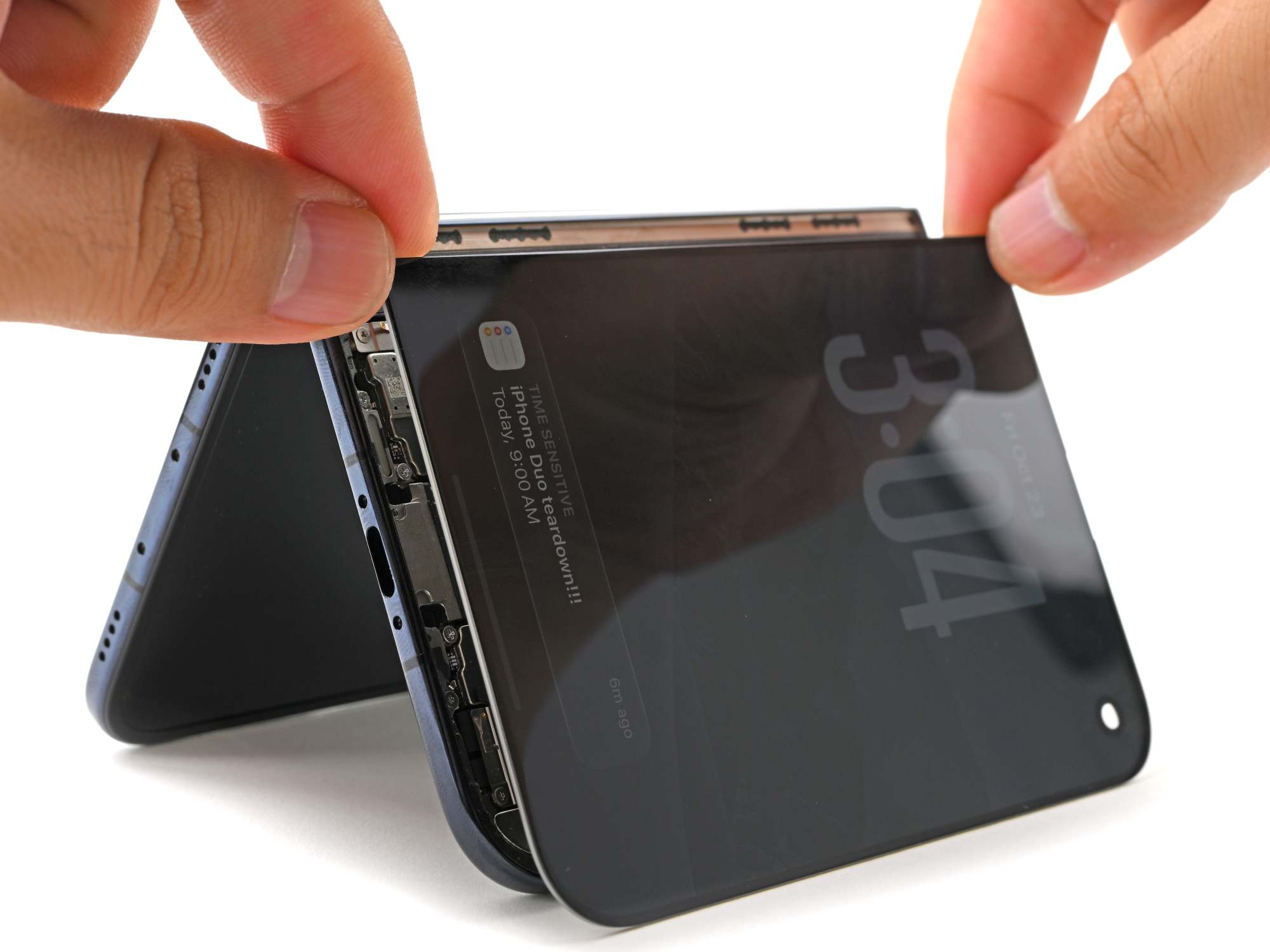

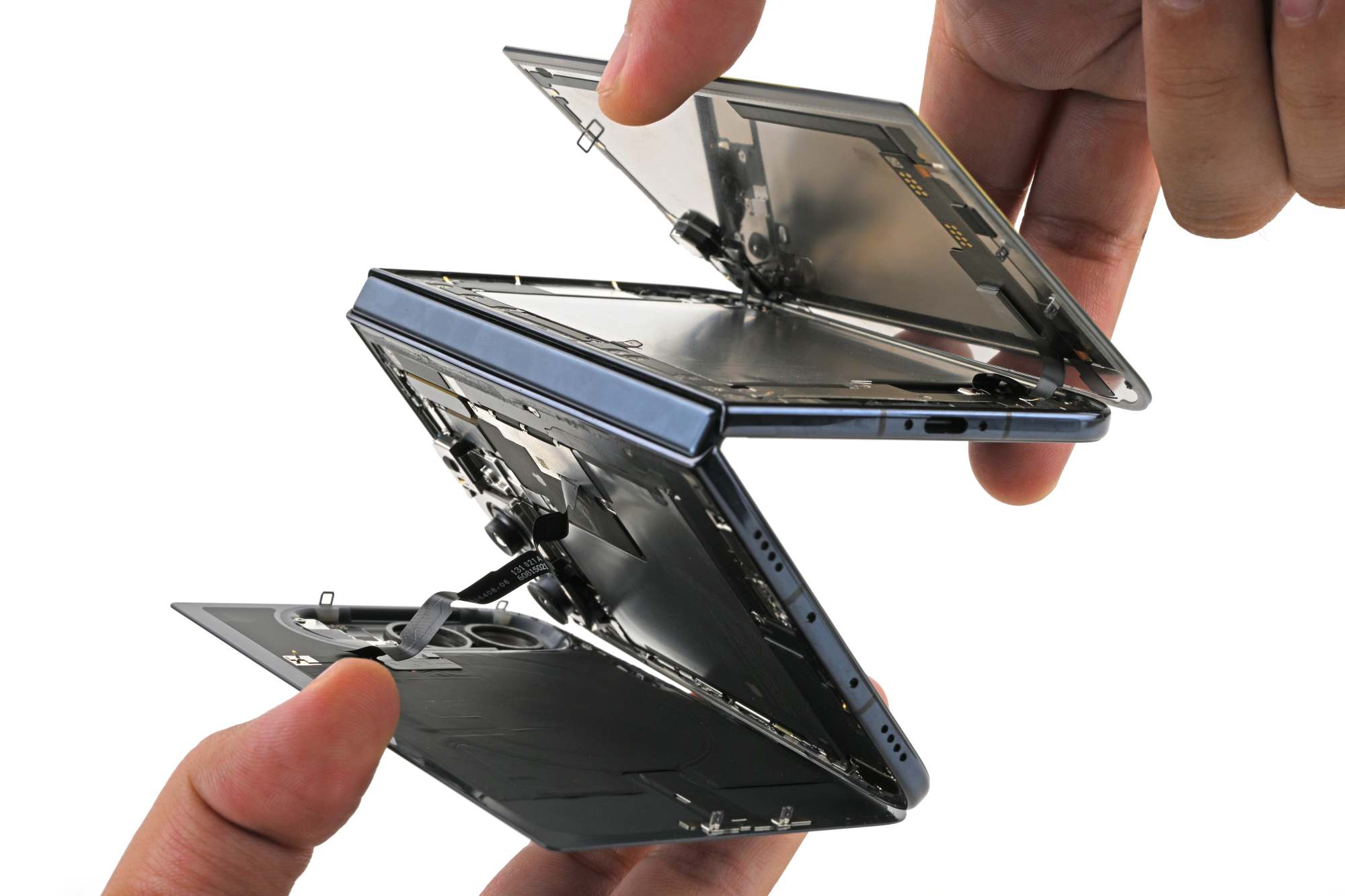

外屏也完好拆下，连同那圈塑料边框，而在 iPhone 18 Pro 拆解 里，这圈边框可没少给我们添麻烦。这一点很关键，因为有好几项内部维修都得先拆开外屏，谁也不想换块电池结果连屏幕也一起换了。

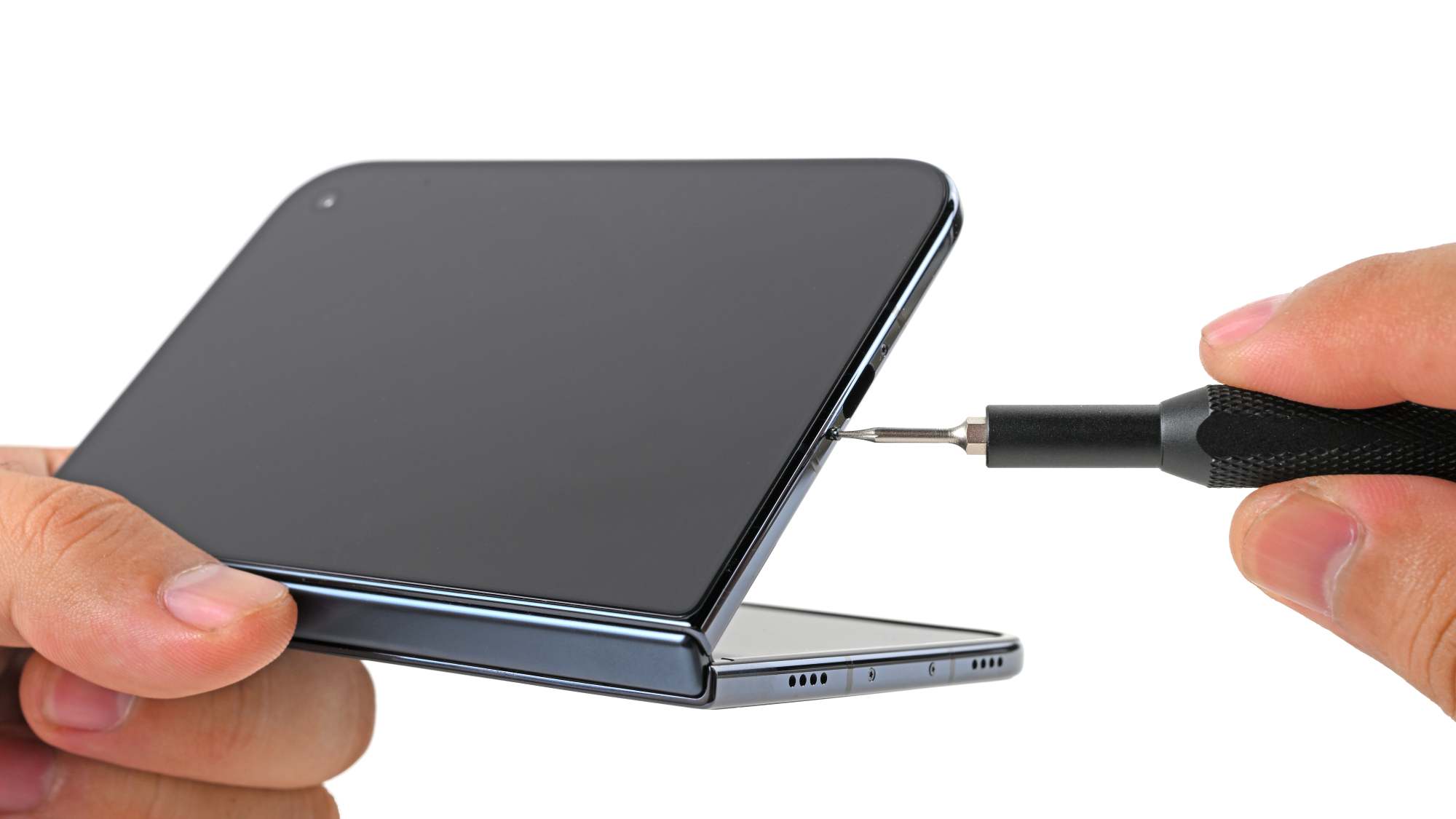

卡扣和螺丝把外屏和背盖连同各自的密封胶固定在一起。手头没有新胶时，靠这些紧固件也能先把手机装回去（当然，防水就别想了）。
熟悉的 iPhone 维修套路
过去拆解 iPhone 时我们不止一次想过：苹果是不是在拿这些机器试水折叠机的方案？果不其然，这次有不少地方看着眼熟。

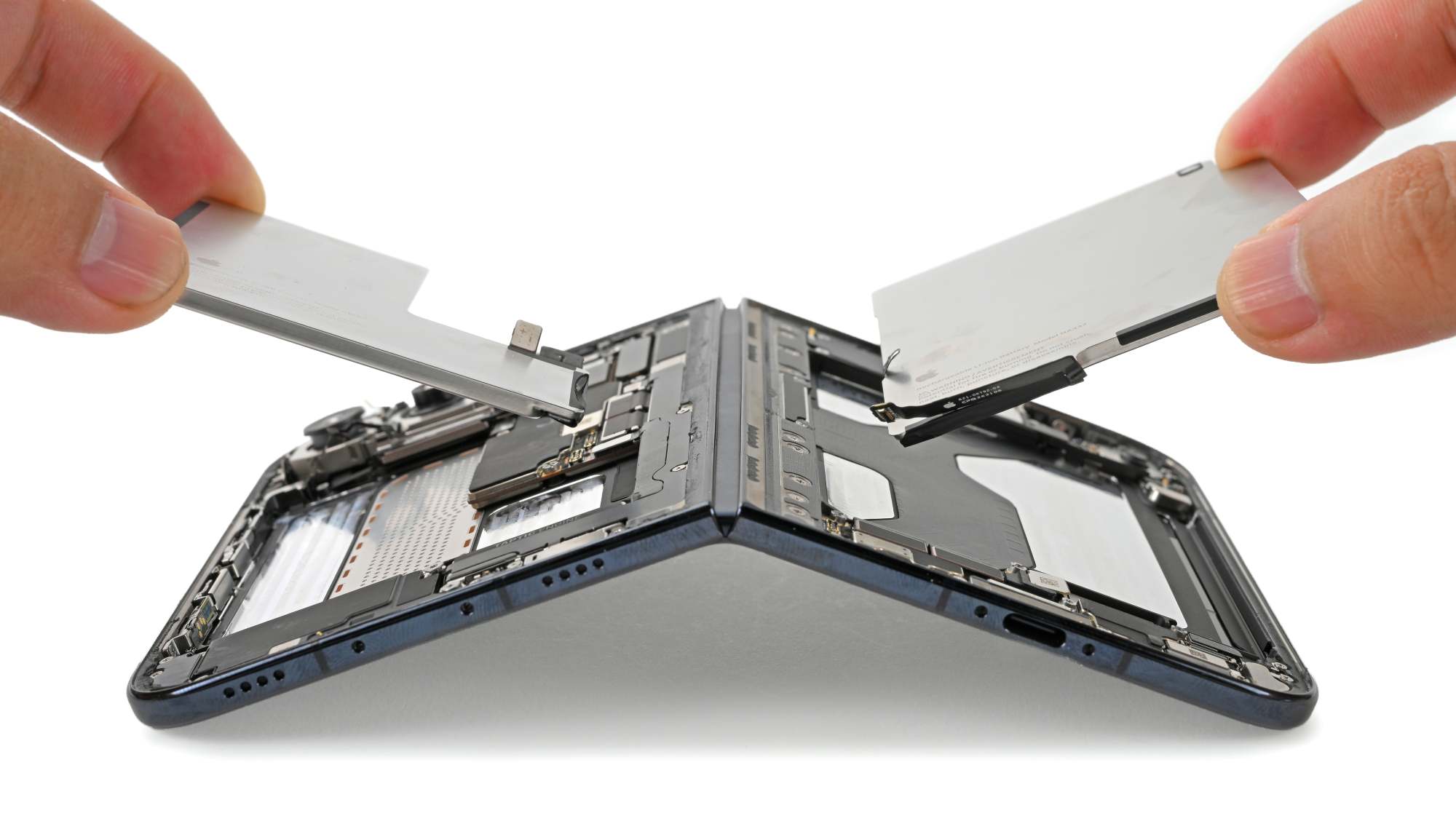

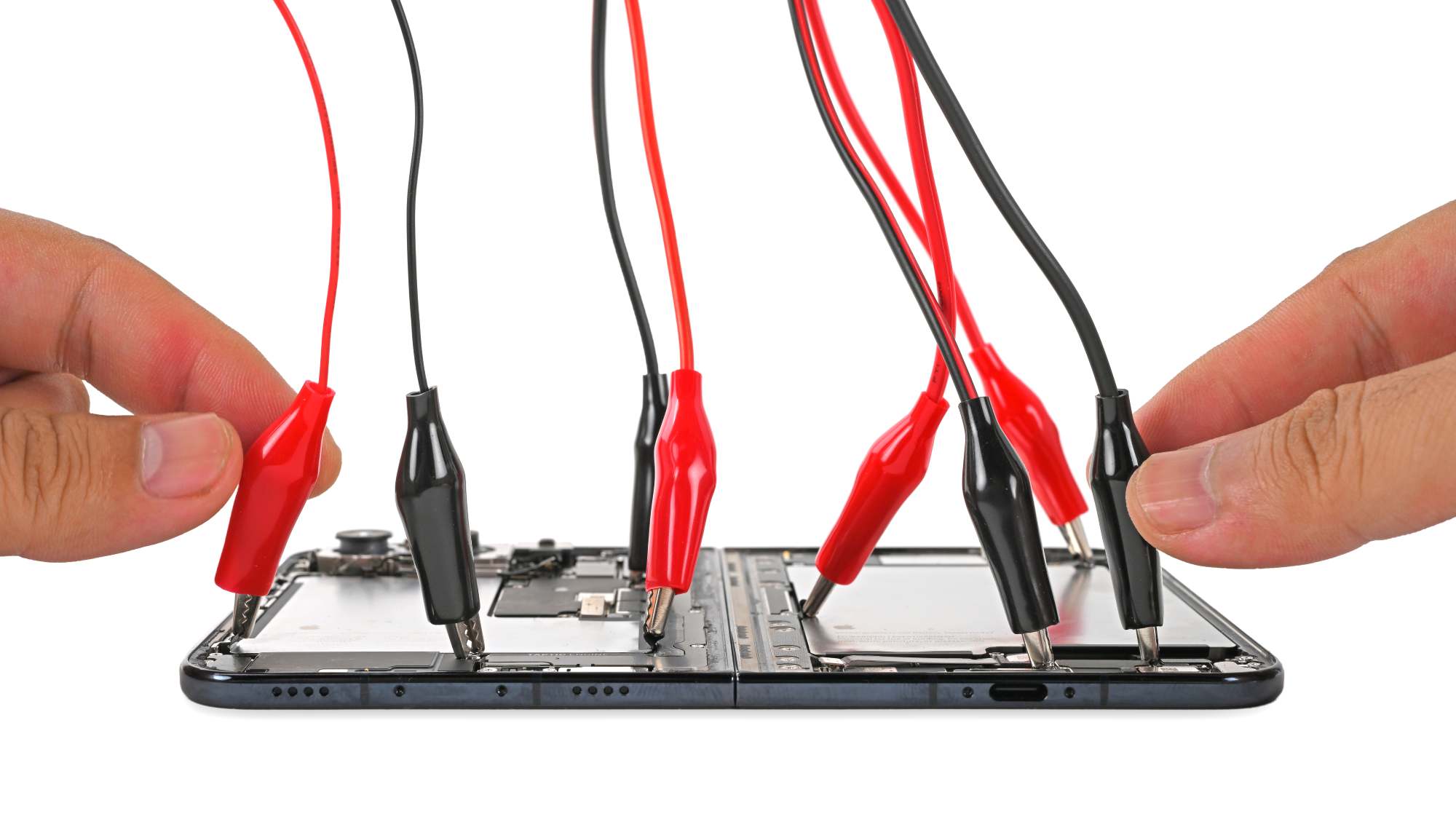

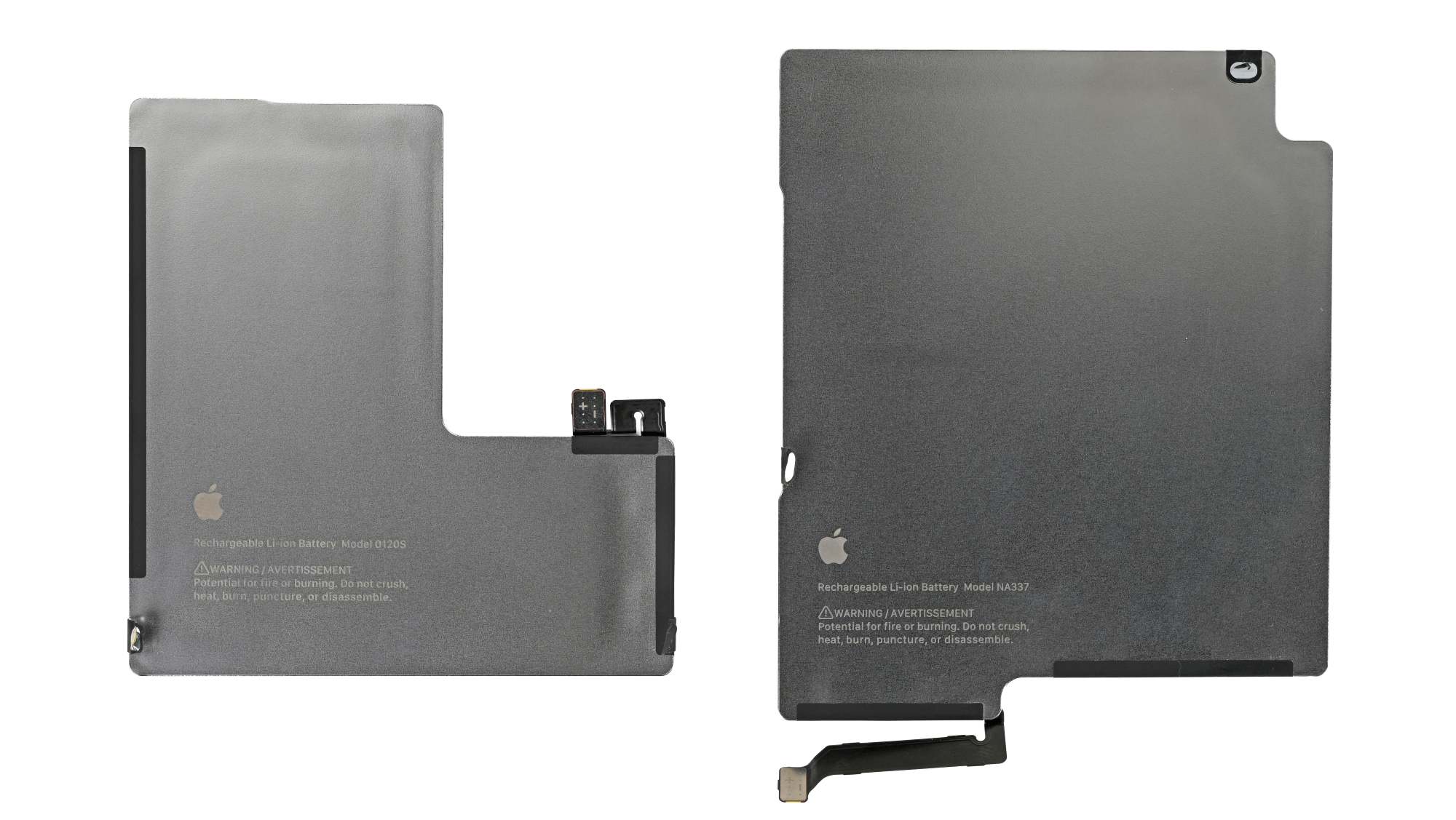

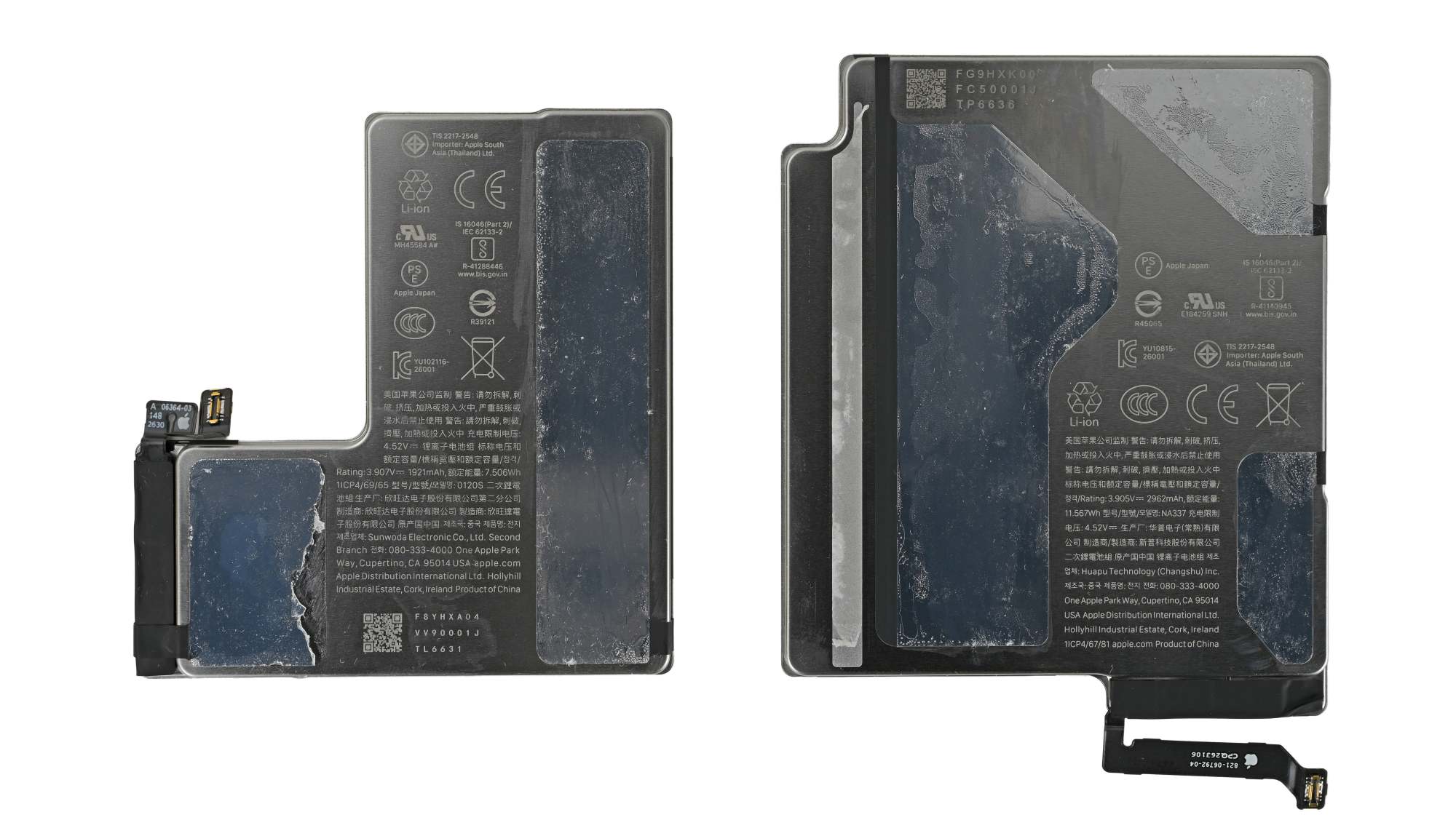

接下来是两块电池。这部分维修体验是我们乐于见到的。Apple 把电解除胶技术用到了两块电芯上，效果非常好。用我们的 VoltClip 配合 FixHub 或一节 9V 电池给释放拉片通电，等一会儿，胶就会自行松开。
取出的电芯不会出现那种吓人的弯折和撬动，避免把常规维修变成刺穿风险。
金属电池外壳也是一层不错的保险。万一脱胶失败，只能靠溶剂和撬棒硬来，金属壳能防止意外刺穿，起火的概率因此低得多。
我们在 iPhone 电池胶电动解粘指南 中已经讲过底层流程，用的就是我们的 VoltClip。
Duo 沿用了前几代手机的基本技术，但每块电池有两条独立的胶条，各自带一组拉片。
这是我们目前在折叠屏上见过的最好的拆电池体验。说真的。两年过去了，我们依然喜欢这种电解除胶方案。我们也迫不及待想在屏幕胶上看到它。
拆解层级扁平，这点很讨喜

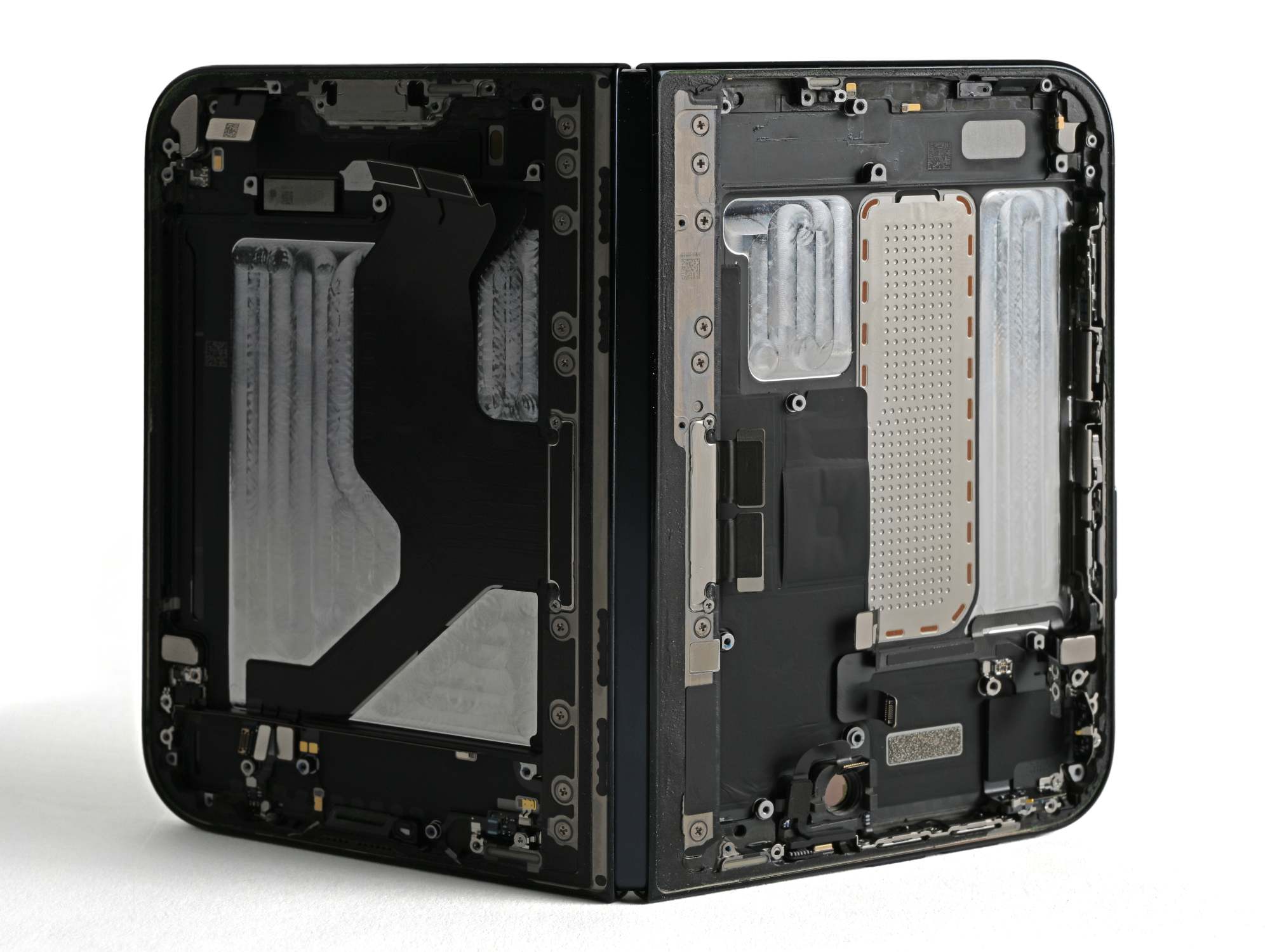

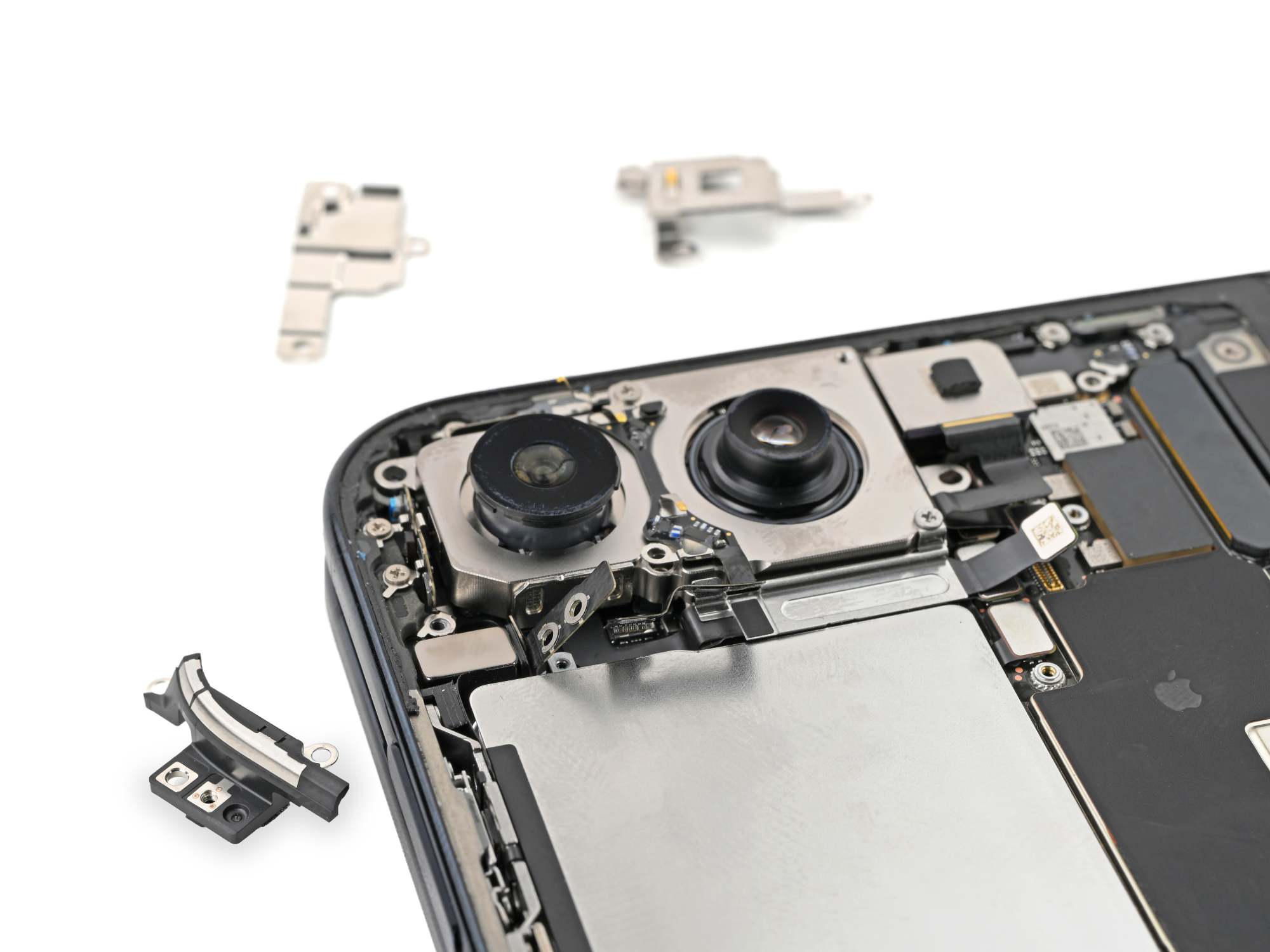

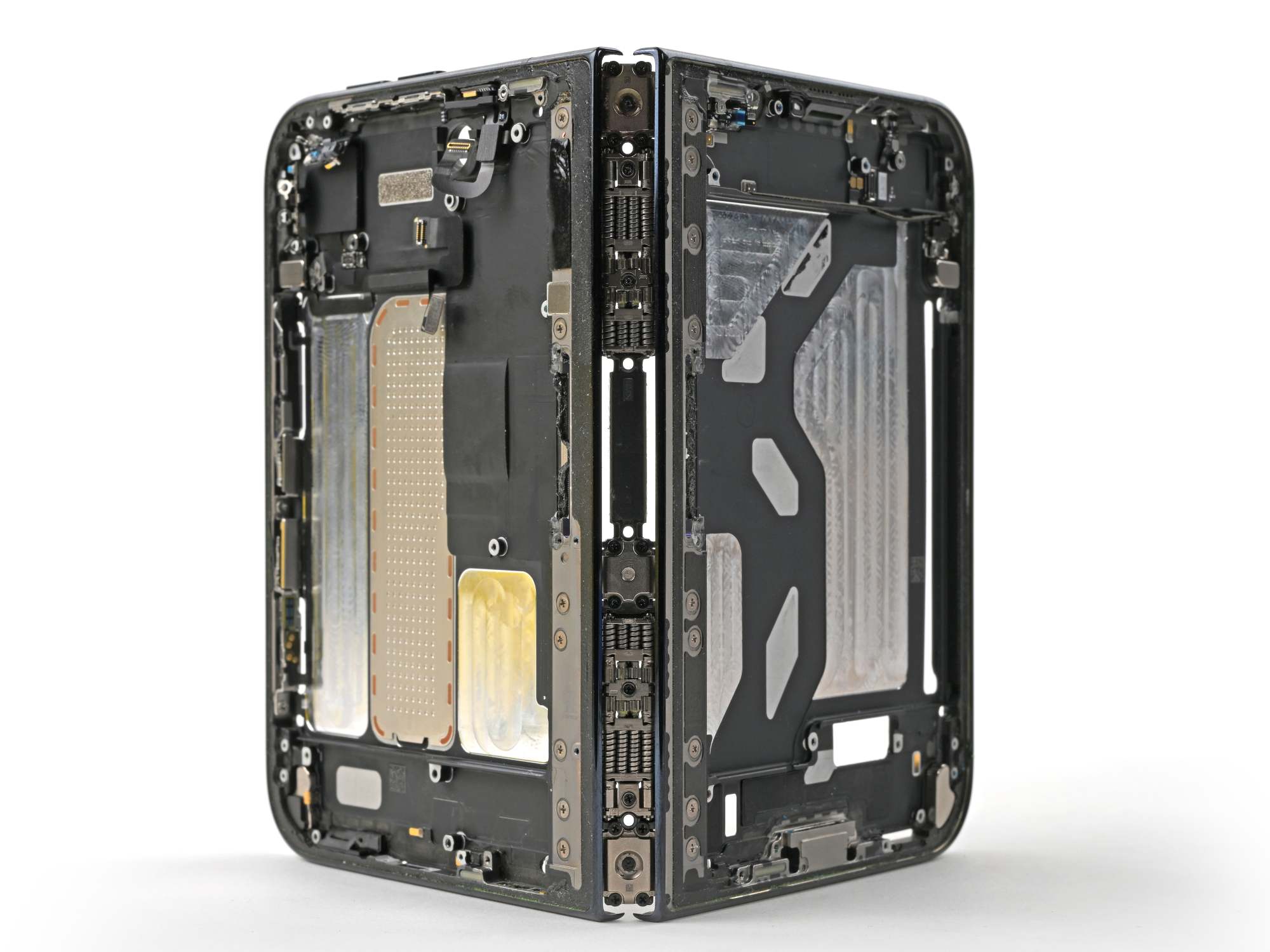

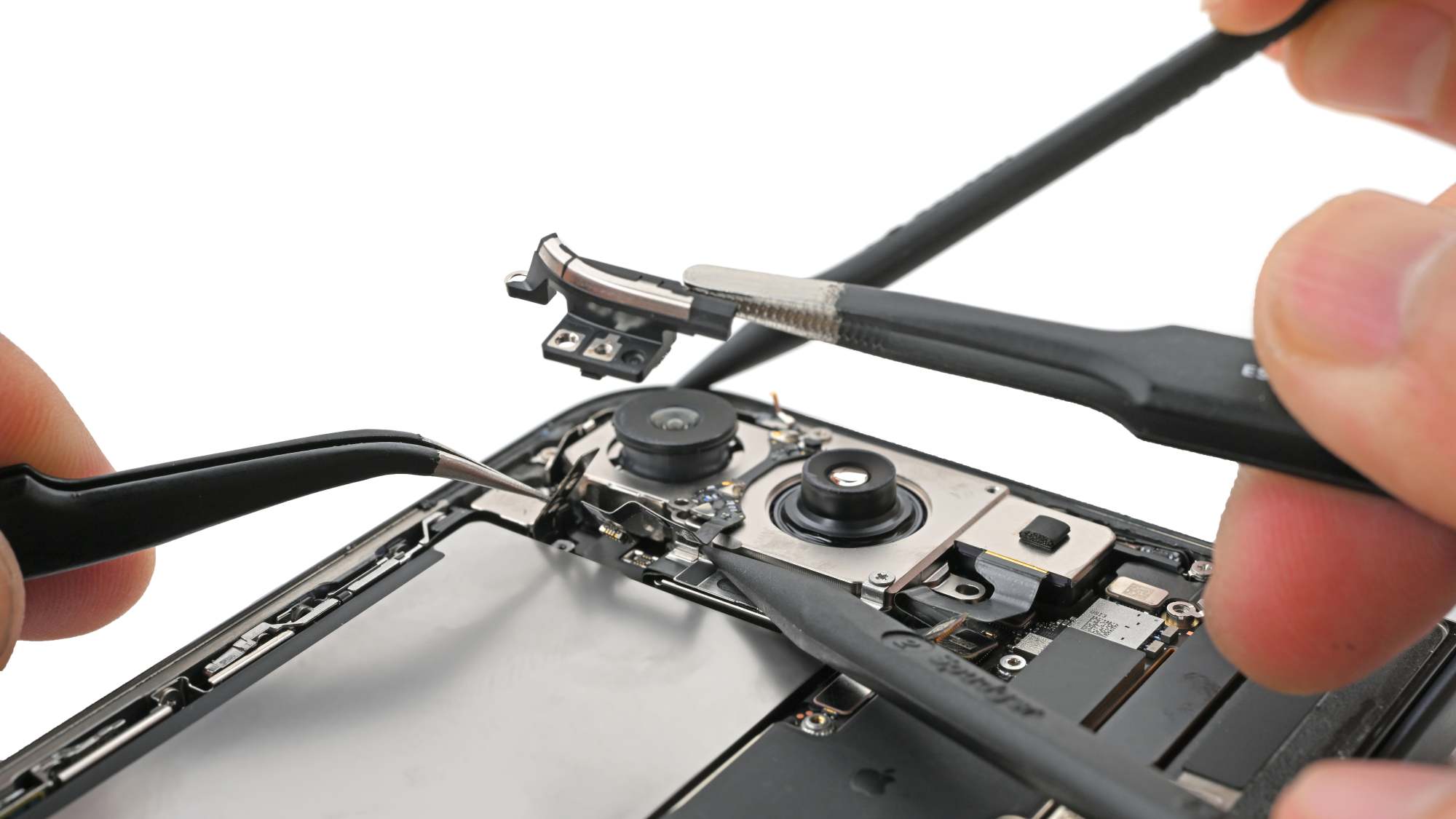

内部布局相当扁平，摄像头和充电相关的硬件几乎不用额外拆解就能接触到。
这种扁平化正是我们想要的。在给手机的可维修性打分时，我们会把为够到目标部件而必须拆下的部件画成一张图，这叫拆解树。树越扁平，绕的路越少，工时越省，途中弄坏其他东西的机会也越少。iPhone Air 在这一点上也让我们满意，而 Duo 沿用了它扁平树的思路，我们对此非常高兴。

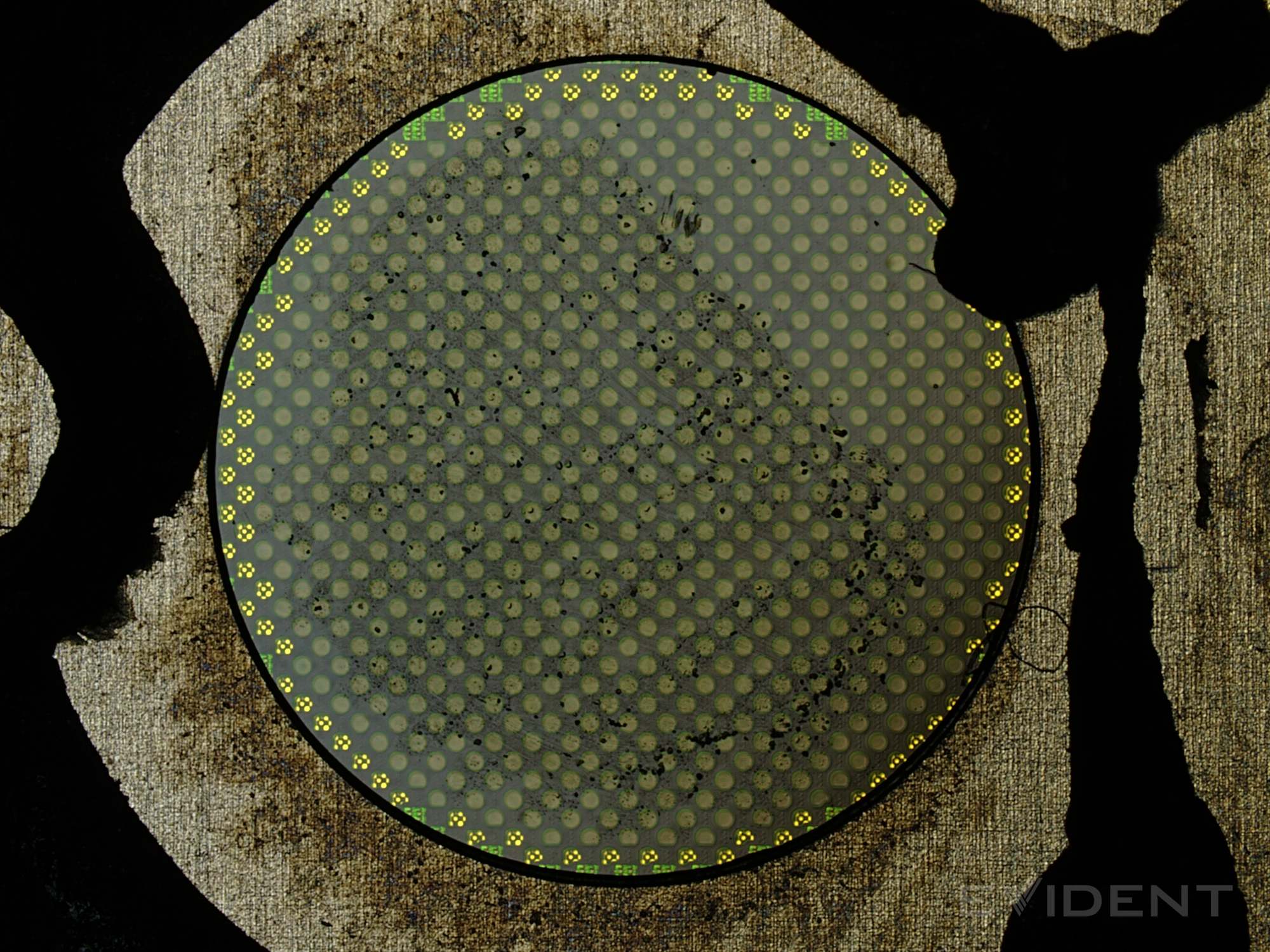

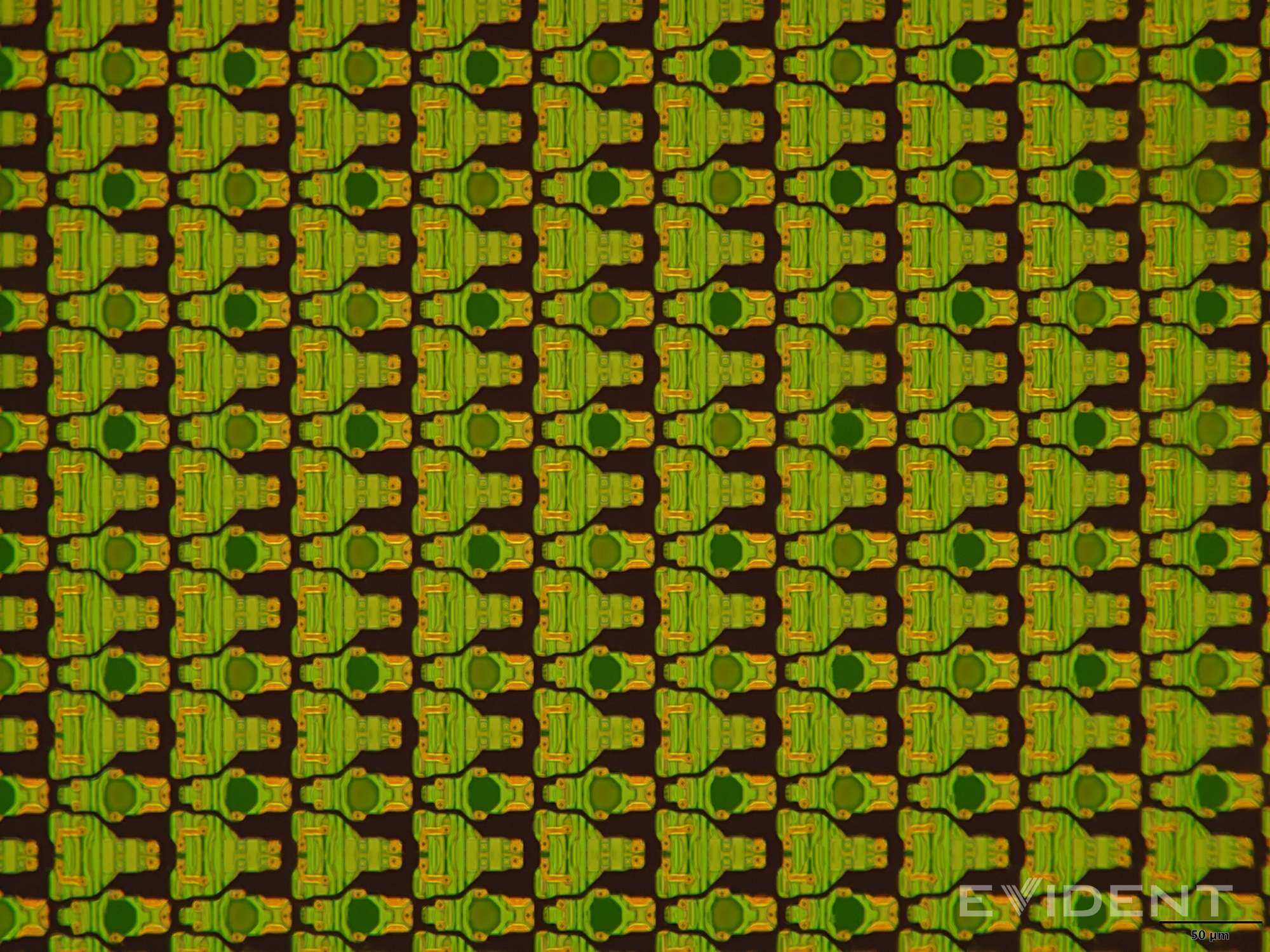

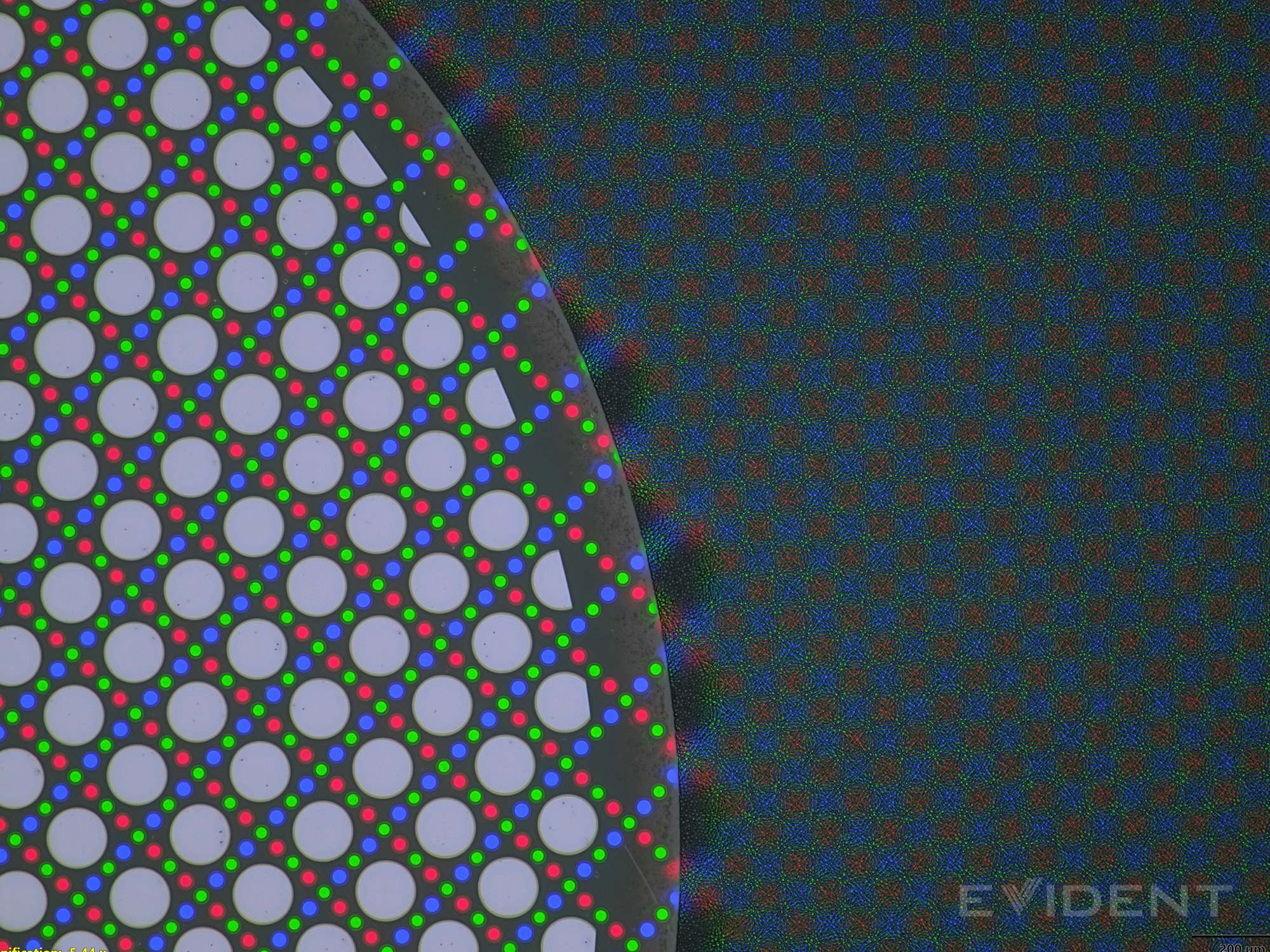

内屏摄像头基本采用了与我们在 iPhone 18 Pro 屏下红外摄像头上所见相同的苹果方案来隐藏：像素排布中的空隙让自拍摄像头得以透过。
能用……勉强算能用吧。评测者说它拍出来的照片发糊，很多人表示会跳过这颗摄像头，改用手机上另外几颗。

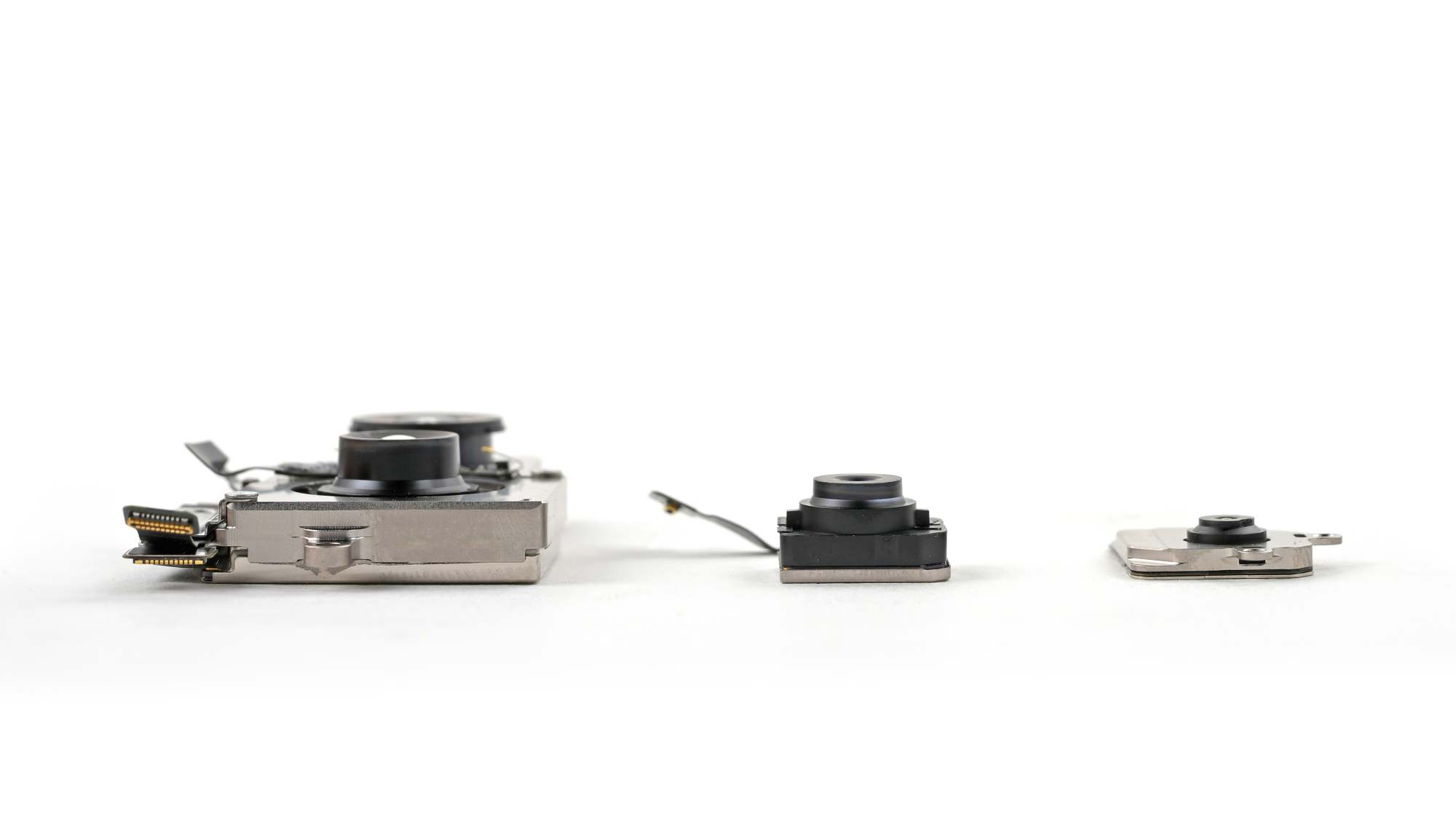

好在手机里还有三颗更强的摄像头：除了内屏自拍镜头之外，还有 48 MP f/1.6 主摄、48 MP f/2.2 超广角，以及 12 MP f/2.2 外屏自拍镜头（这颗不用隔着像素格栅往外看）。
说到薄，Duo 的外屏自拍镜头薄得惊人。

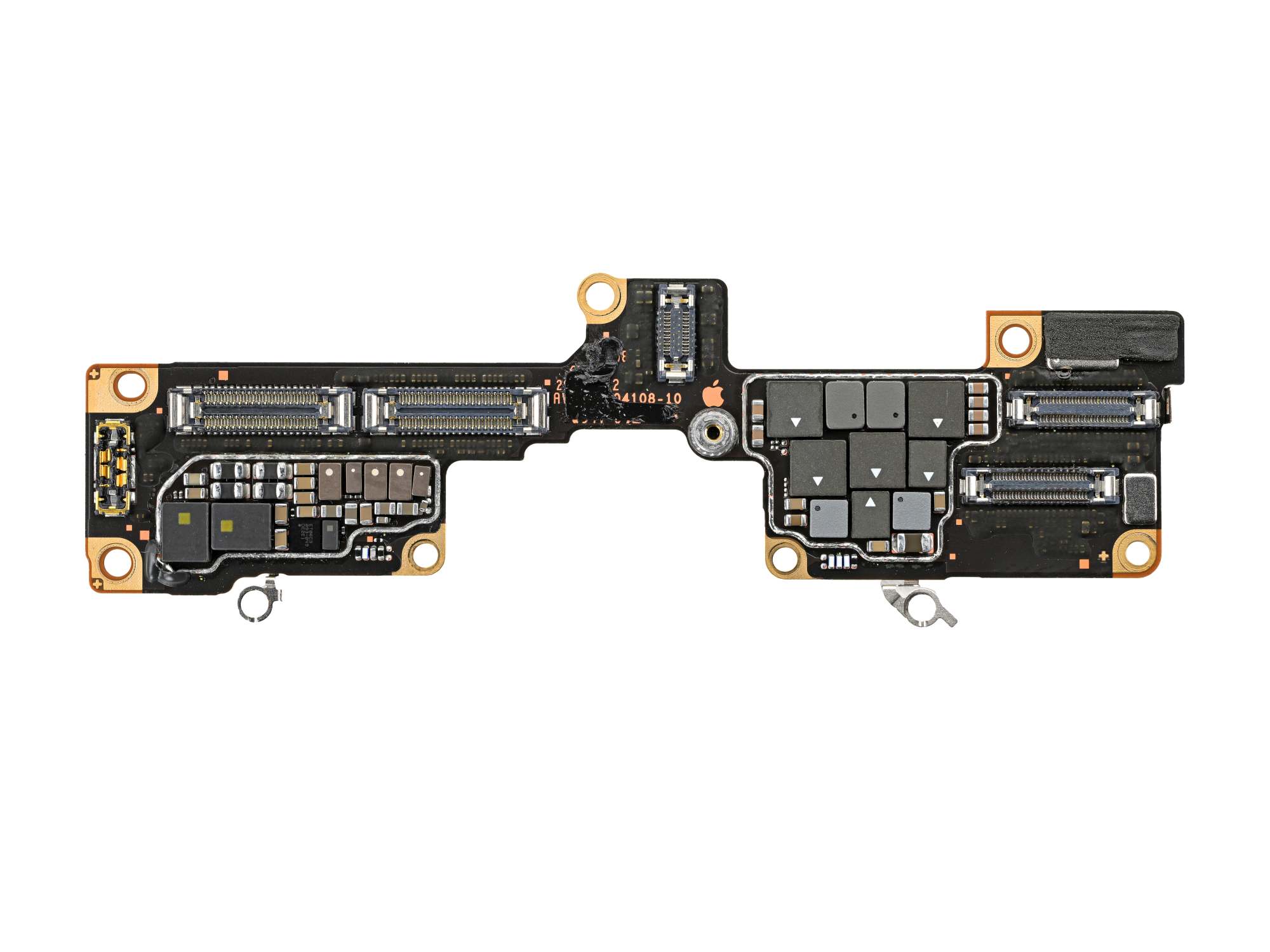

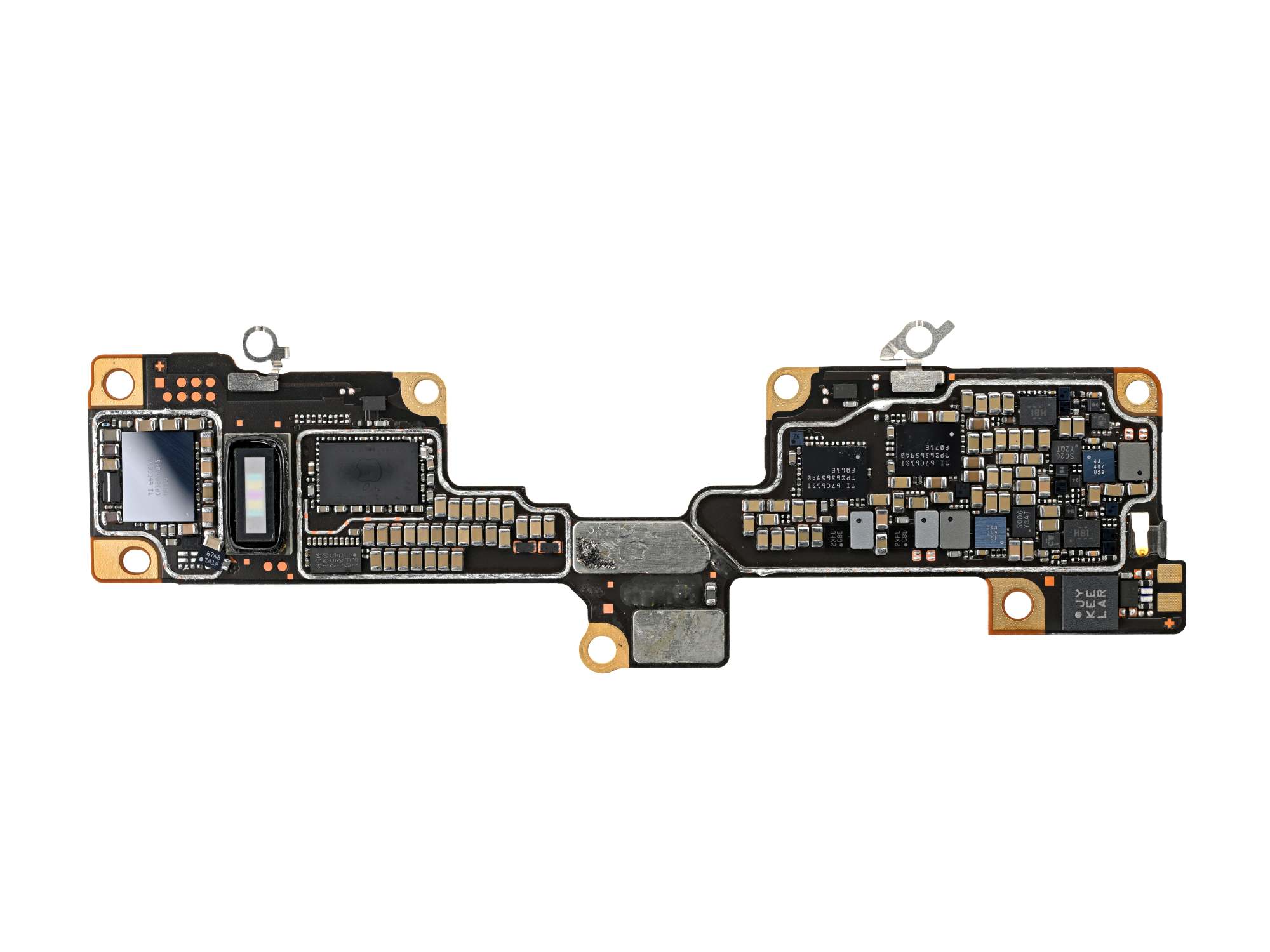

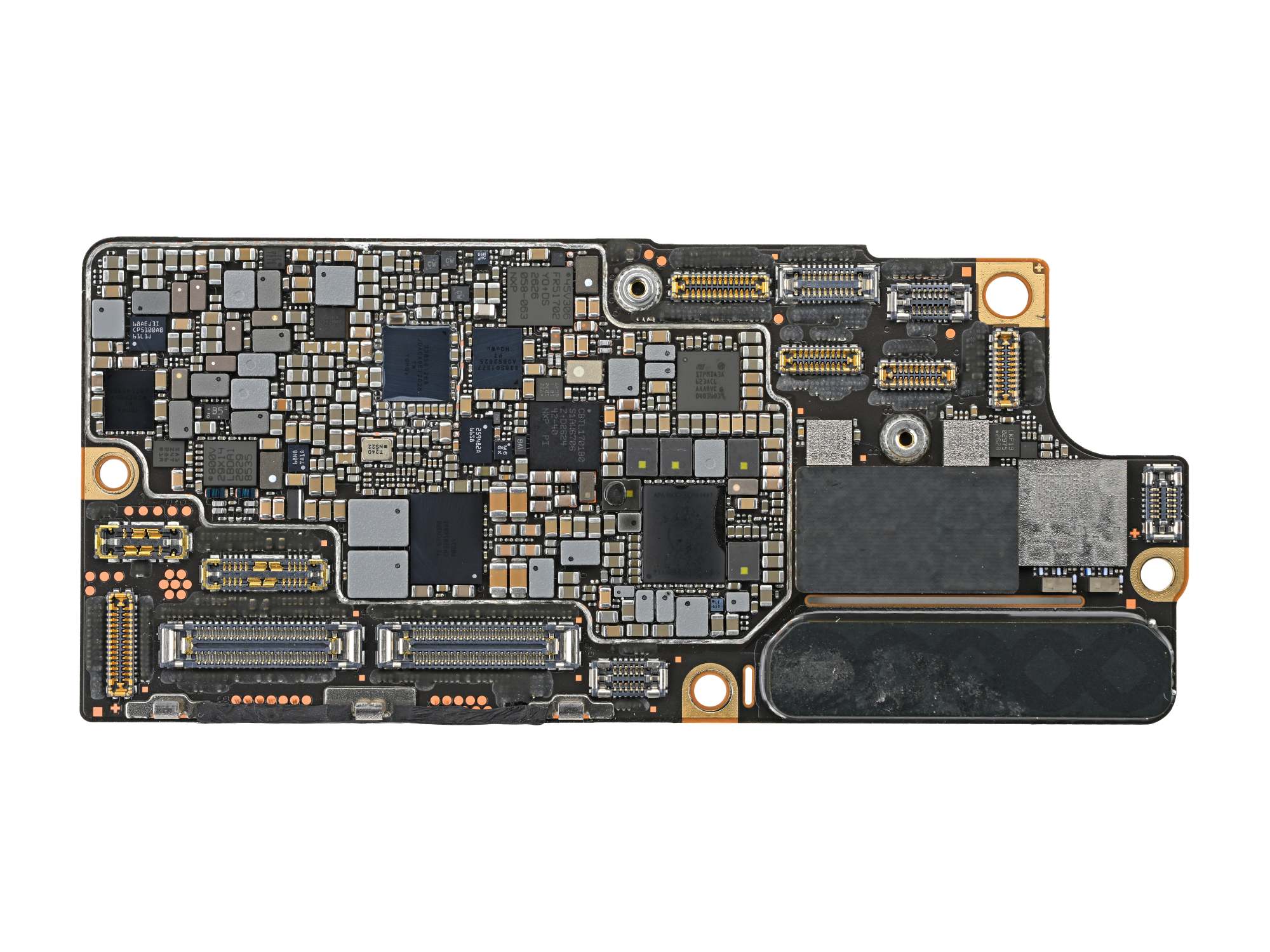

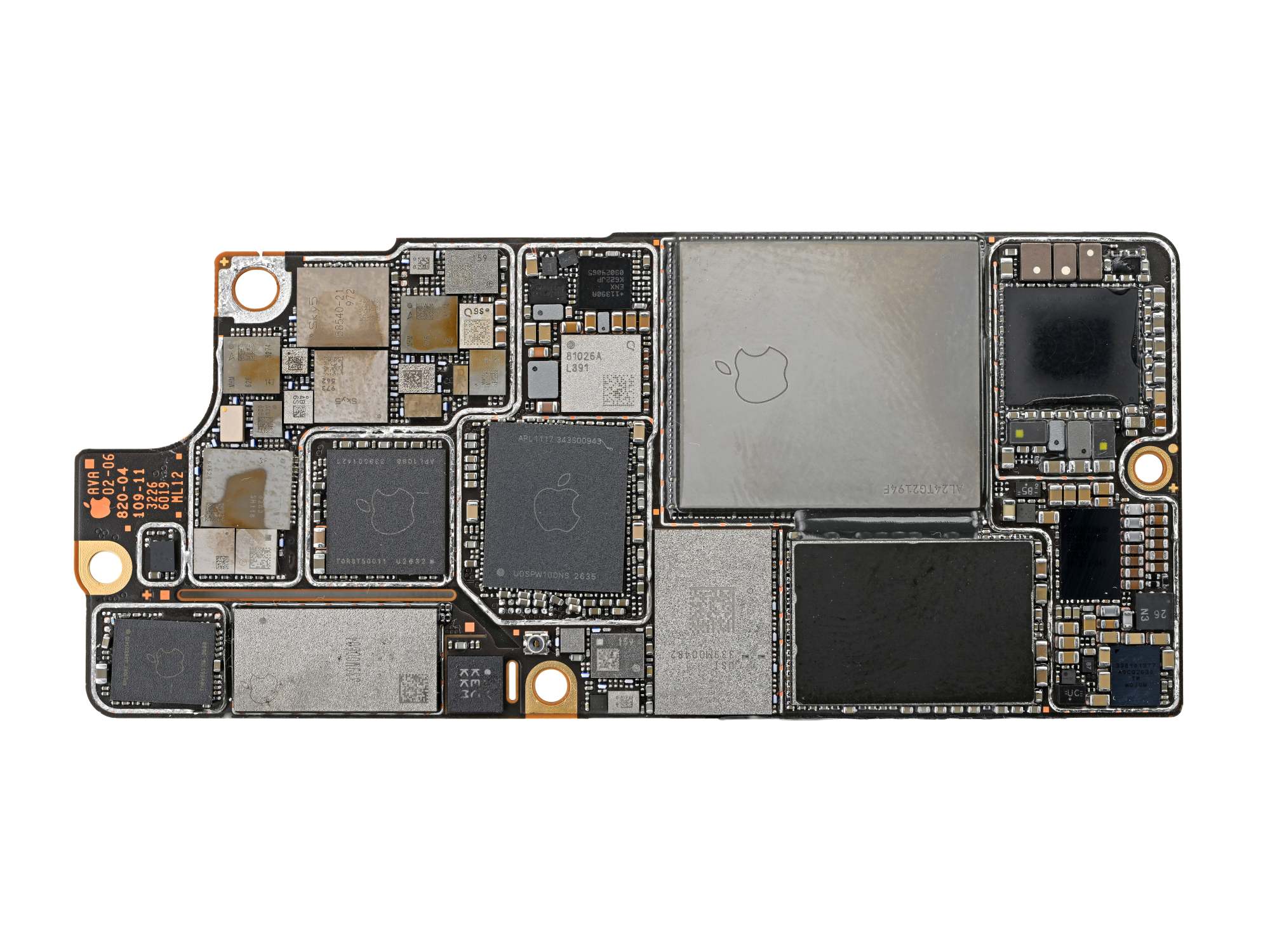

这块主板也异常平整：iPhone 8 之后的几乎每一代 iPhone（XR、SE 等除外）用的都是双层主板，而这里没有做堆叠。不是主板三明治，而是一块单层主板，部分功能被外包给了同样单层的 I/O 板。
不过，这棵拆解树虽然已经相当扁平，其实还能更扁平。有些组件仍被柔性排线压在下面。要完成整机拆解，还需要五种不同的螺丝刀。频繁换工具会拖慢维修速度，也让想动手维修的人更容易因为工具不全而半途而废（不过你不会，对吧？因为你手上有 Pro Tech Toolkit，对吧？）。
可维修性暂评 5/10
iPhone Duo 的可维修性暂评 5 分（满分 10 分），是我们迄今给折叠屏手机打出的最高分。
外层屏幕拆下来之后完好无损，电池也能顺利取下，较小的组件也比较好拆。Apple 已经发布了维修手册。这个分数是暂定的，因为替换零件还没到，不过我们预计它们很快会通过 Apple 的自助维修计划到货。
内屏和铰链是扣分最多的部分。更换它们工作量很大，价格也可能让用户干脆放弃维修。很多人正是出于这个原因选择了 Apple Care+（如果你不介意再多一份月度订阅费，这确实不错）。早期那些屏幕故障的报告已经说明，换屏远不是小概率事件。
如果你在找一台可维修的智能手机，我们仍然会向任何把可维修性放在第一位的人推荐传统手机（你看到我们给最新的 Fairphone 又打了一个实至名归的 10/10了吗？）。
作为第一次尝试，Apple 做得不错。单是电池容易拆卸这一点，我们就希望每台折叠屏手机都能做到。当然，我们也会盯着 Apple，要求它把替换零件供应到位，也希望下一代 Duo 的内屏更便宜、铰链维修更容易。
Duo 的用户们，最好把这块屏幕当宝贝一样供着。还有，也许别再随身带着那袋口袋沙了。
壁纸

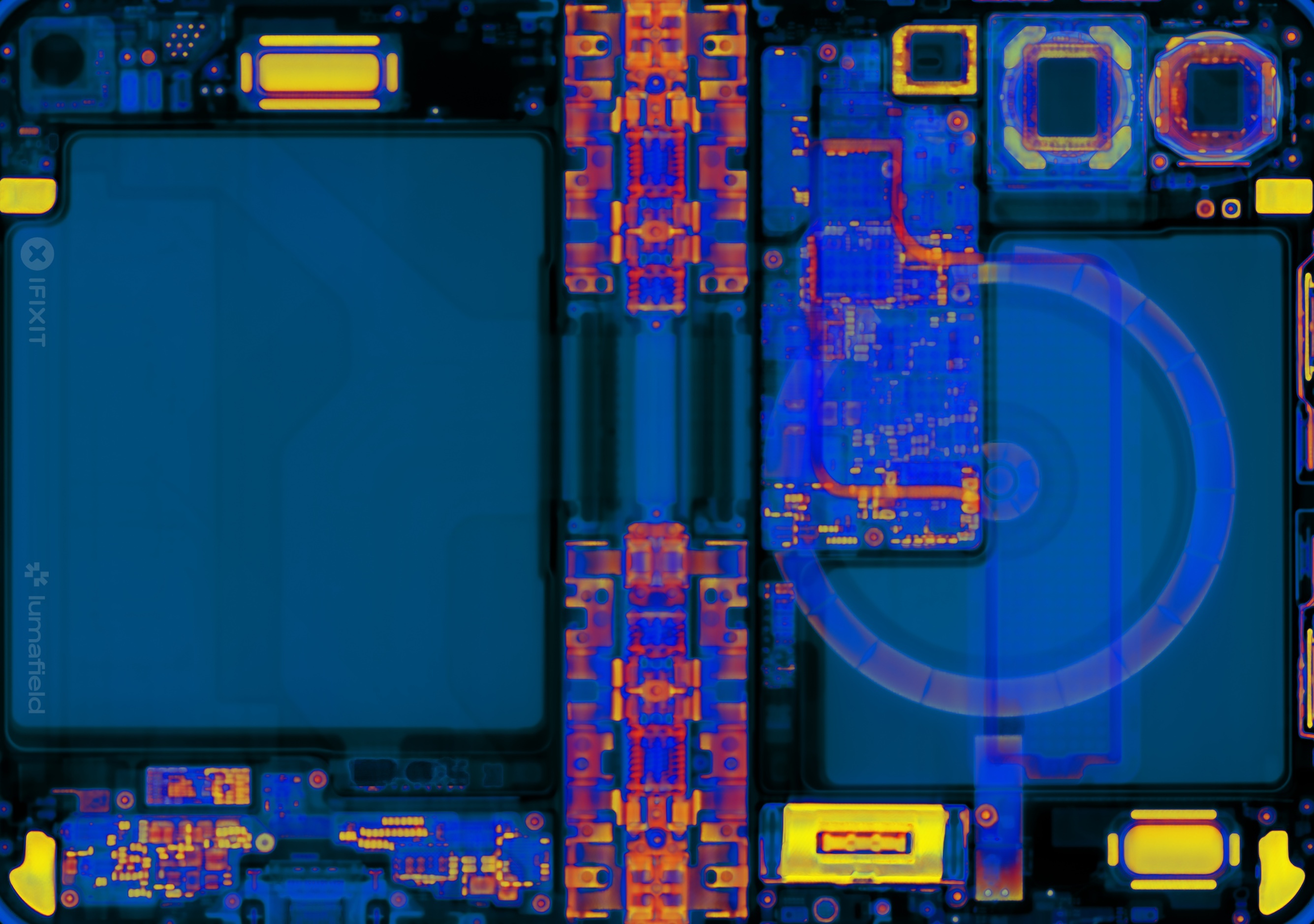

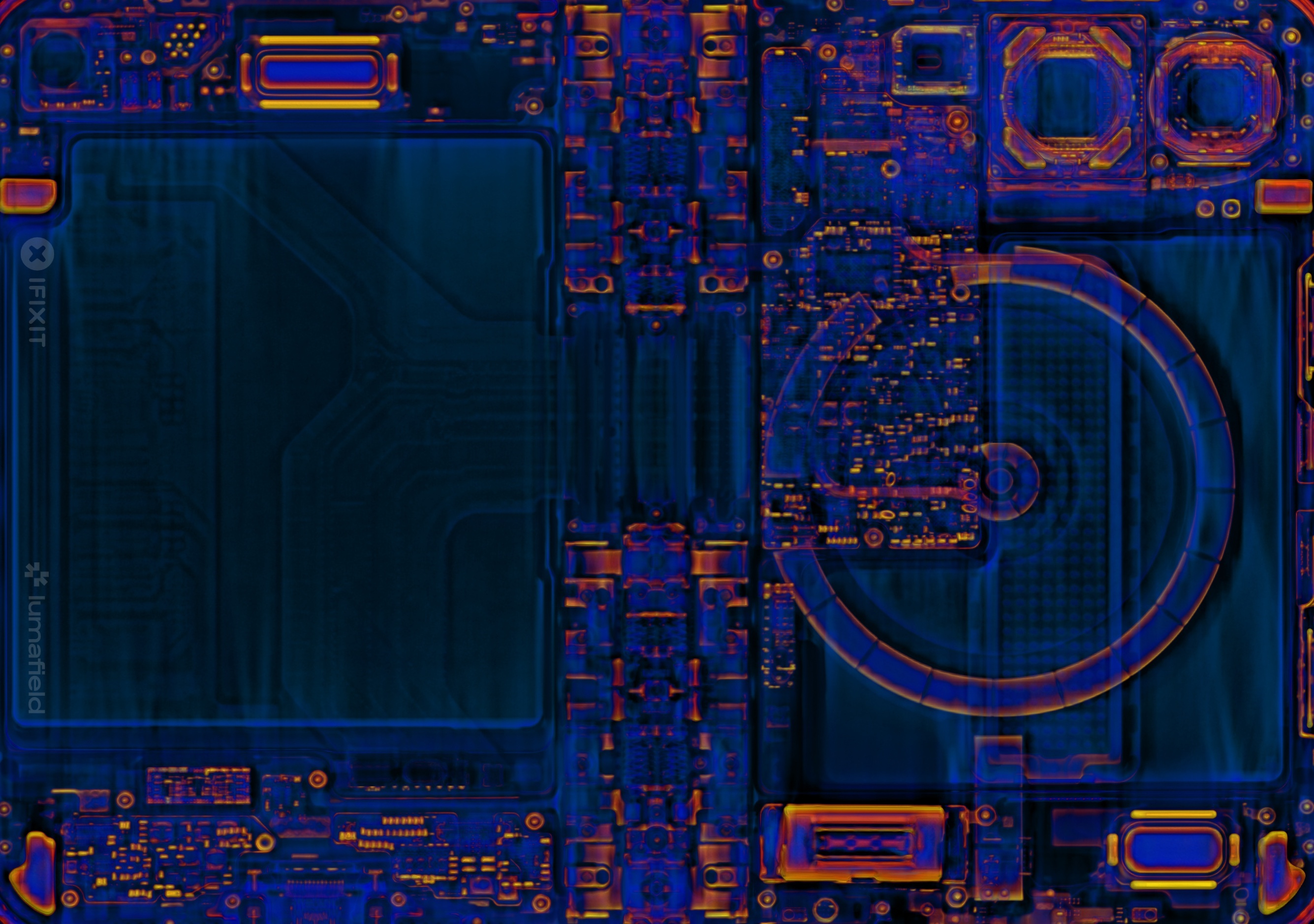

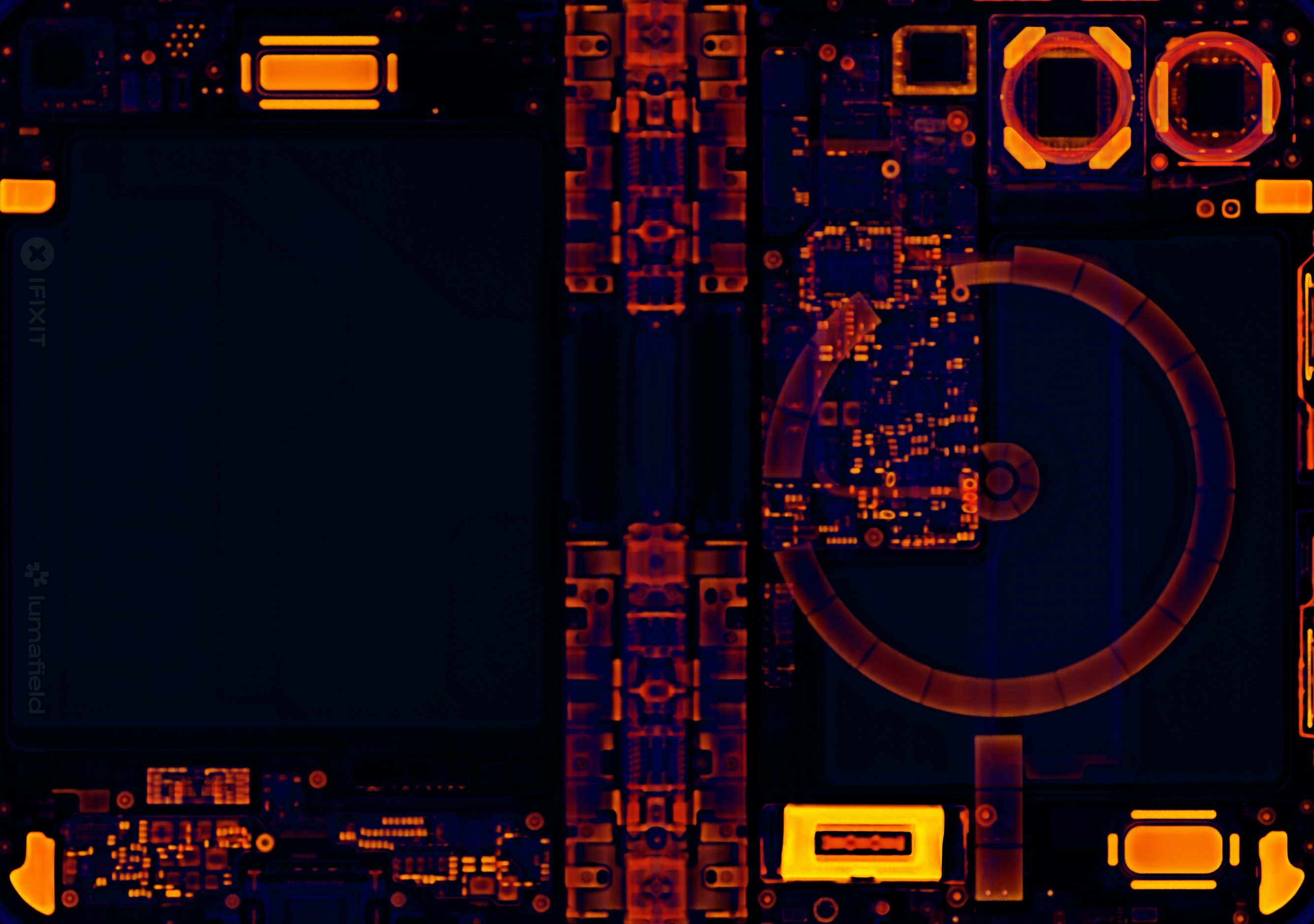

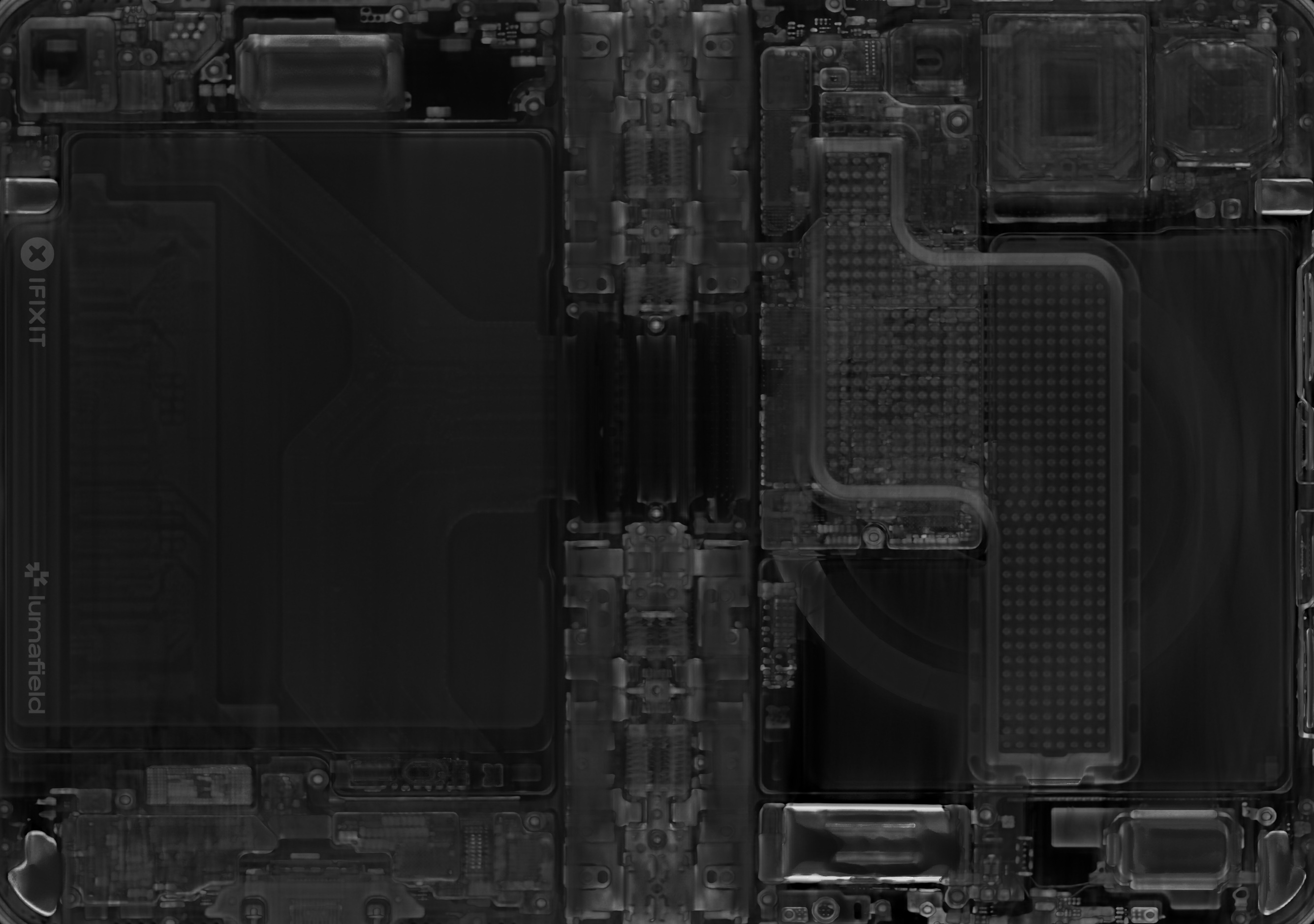

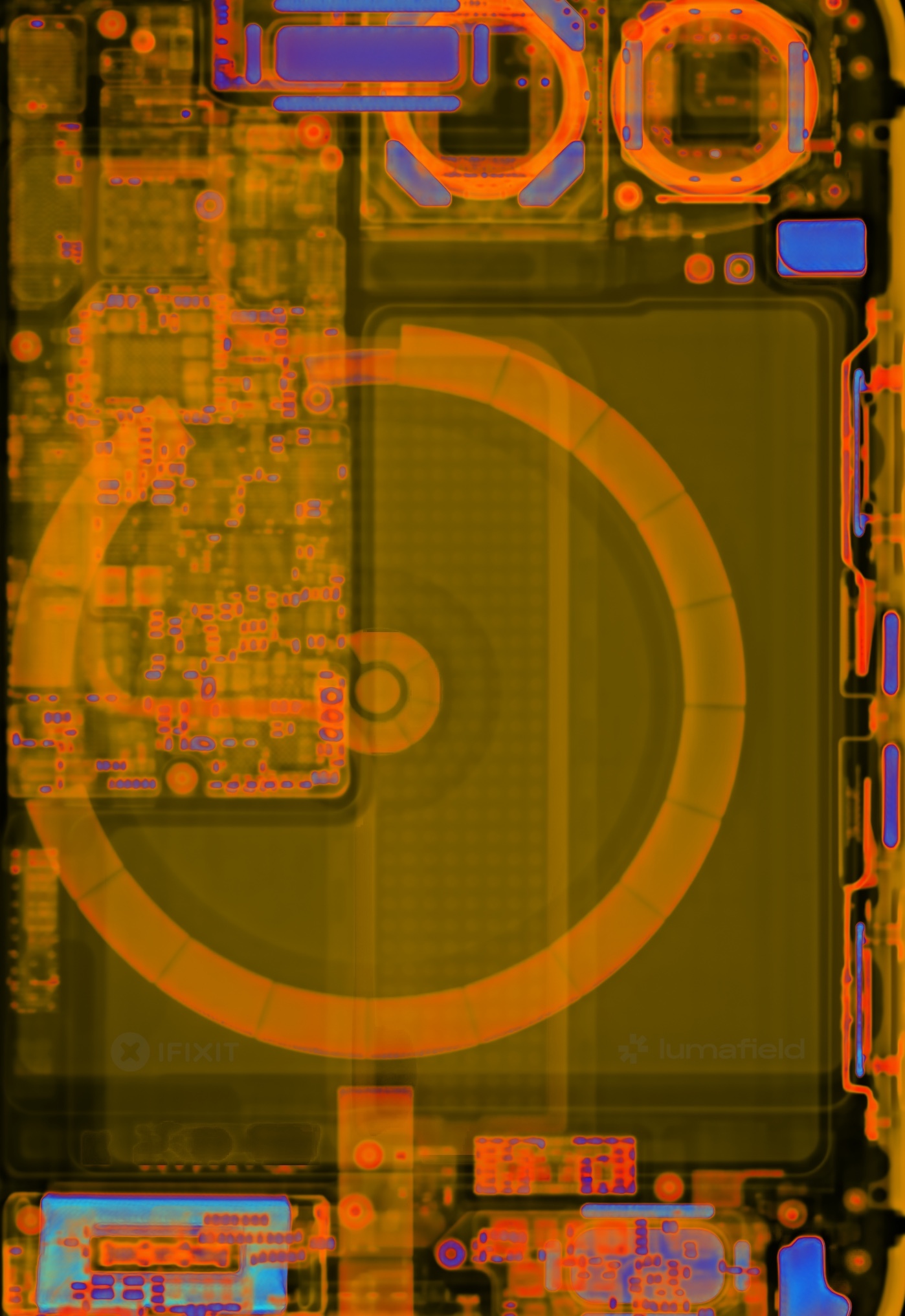

这些壁纸由成对的 CT 扫描图制作而成，分别对应外屏和内屏。
设置方法：
- 点击在新标签页中打开每张图片，然后长按将图片存入“照片”App。
- 在 iPhone 上打开“设置”App，点击“墙纸”。
- 左右滑动找到要更改的墙纸设置，然后点击左侧屏幕（锁定屏幕）预览下方的“自定”。
- 点击左下角的“照片”图标，选择并应用第一张网站图片，然后点击右上角的“完成”。
- 接着点击右侧屏幕（主屏幕）预览下方的“自定”。
- 点击底部的“照片”，选择第二张网站图片。
- 关闭模糊：点击右下角的“模糊”按钮，使其不再高亮（否则第二张图片会显得模糊）。
- 点击右上角的“完成”保存更改。
