拆开一颗 1980 年代的开关电容滤波芯片

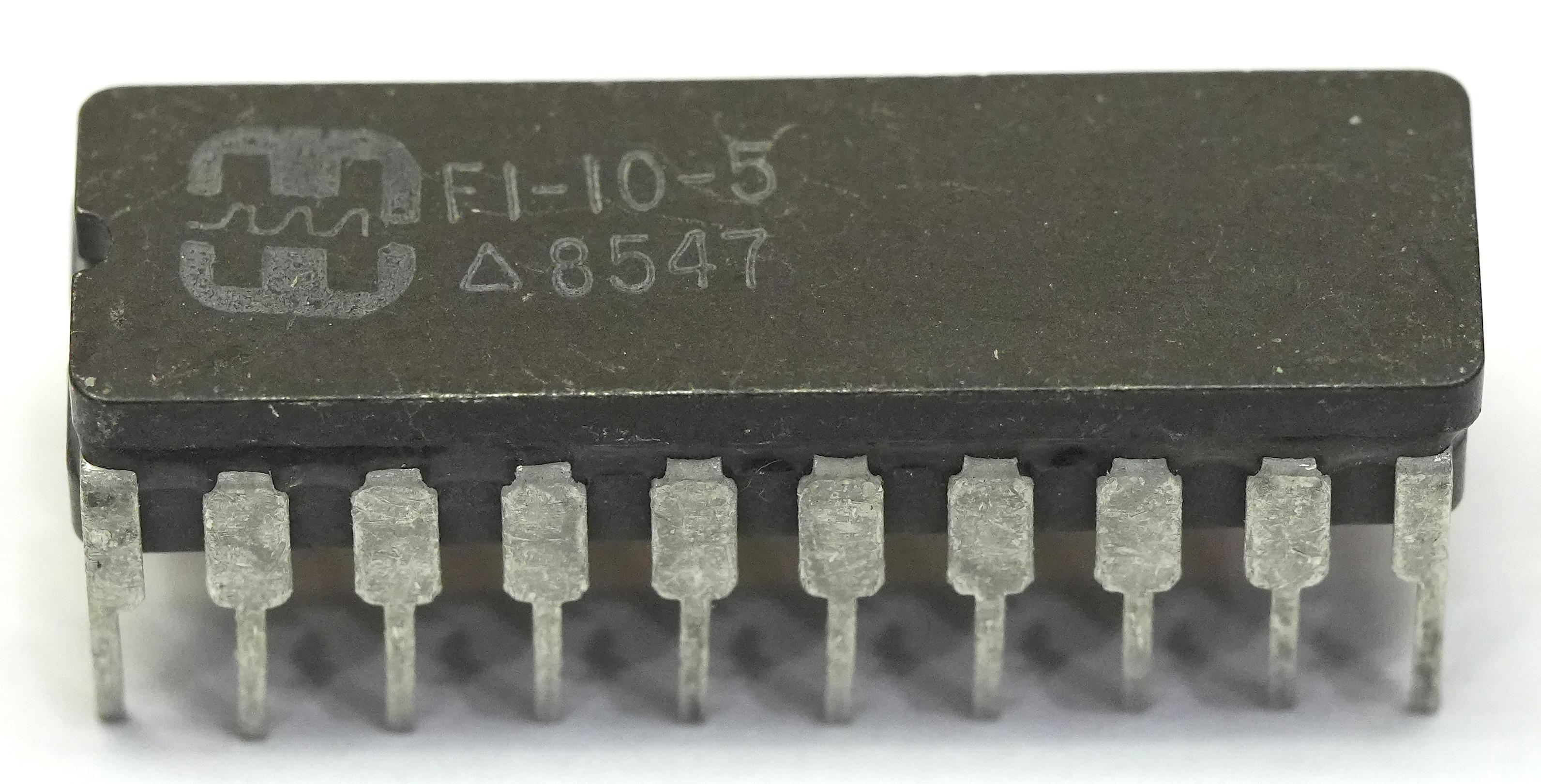

有时候，用显微镜反而更容易辨认一块IC。 CuriousMarc在整理一箱旧IC时，翻出几块Harris的芯片，上面标着“F1-10-5”，这个型号在任何数据手册里都查不到。认不出来的IC等于废品，于是他给了我一块做分析。正好它是陶瓷封装，拿凿子轻轻一敲就能打开。在显微镜下，芯片最显眼的地方是一片方形电容阵列。看到这么多电容，我猜它是一块开关电容滤波器。芯片裸片还提供了另一条线索：型号HF-10。有了这些信息，我们很快就查到，这块芯片是Harris生产的标准MF10开关电容滤波器芯片。1 Harris集成电路，标着F1-10-5（也可能是FI-10-5），日期代码为1985年。照片由CuriousMarc提供。

开关电容滤波器是1980年代实现模拟滤波器的一种流行方案。让电容在电路中快速切换通断，就能做出单芯片滤波器，既好用，性能也不错。 MF10由National Semiconductor于1981年推出，一颗芯片上集成两个可灵活配置的滤波器；每个滤波器都能当低通、带通或高通使用。只需几个外部电阻，就能轻松控制滤波器的特性。

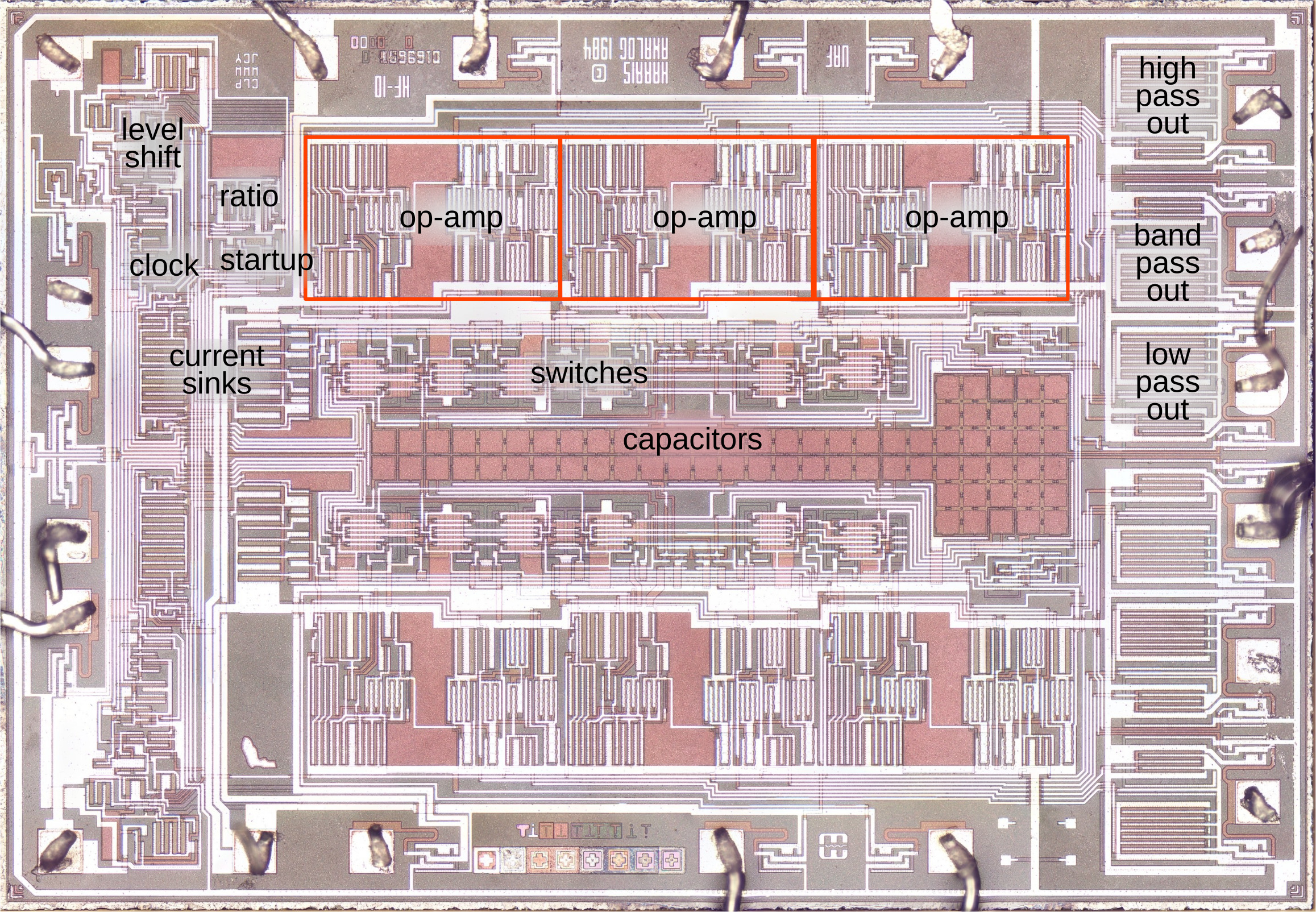

显微镜下的Harris HF-10裸片，主要功能模块已标注。（点击查看大图。）

既然芯片已经在显微镜下了，我就顺便仔细分析了一番。白色的线是连接芯片电路的金属布线。金属层下面是两层多晶硅（偏红色），再往下是硅基底（灰色）。芯片的上半部分和下半部分基本互为镜像，对应芯片的两个滤波器。芯片中央那些显眼的红色方块是72个微型电容，由多晶硅制成。电容上方是CMOS开关，按时钟频率通断，把电容切入切出电路。每个滤波器用三个运算放大器（运放），用红框标出。右侧是三个运放的三个输出：高通、带通和低通。控制电路在左侧：时钟电平转换、时钟整形、频率比处理、启动电路，以及为芯片其他部分提供恒定电流的电流沉。在硅裸片边缘，20根发丝般细的键合线把裸片连接到20个外部引脚。

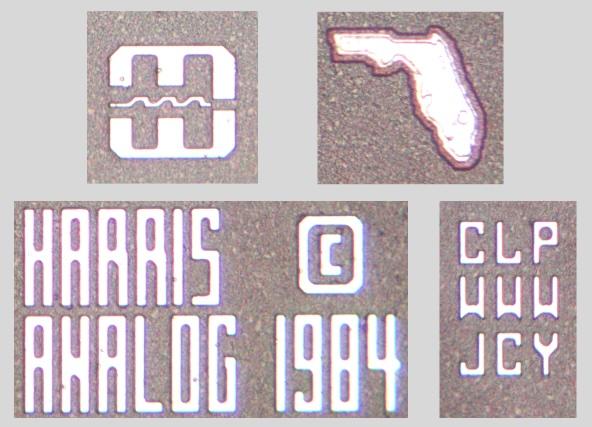

芯片上有一些有趣的图案：Harris 的 logo 和佛罗里达州的轮廓；Harris 的总部就在佛罗里达州墨尔本。芯片上的姓名缩写应该是设计这颗芯片的工程师。

芯片上的一些有趣图案。

开关电容电路

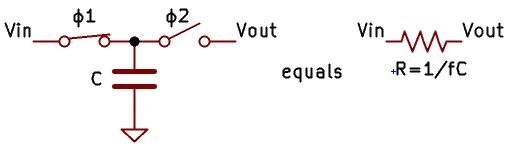

这款滤波器基于开关电容电路。在某些电路中，开关电容可以替代电阻，如下图所示。开关由时钟信号控制，在时钟相位 1 和相位 2（ϕ1 和 ϕ2）交替闭合。相位 1 时，电容充电至输入电压；相位 2 时，电容把电荷传给输出端。开关快速切换，电荷便（几乎）源源不断地流向输出端。电容越大，流过的电荷越多；频率越高，同样如此。可以证明，该电路等效于一个阻值为 1/(fC) 的电阻：电容和频率越高，等效电阻越低。

开关电容可以替代电阻。

为什么要用这套复杂的开关电路去替代一个简单的电阻？在集成电路中，电阻精度差，占用面积又大，高阻值电阻尤其如此。用一个小电容替代大电阻，可以节省芯片面积。而且，用廉价的石英晶体就能产生极其精确的时钟频率，滤波器的频率也随之非常准确。最后，只要改变时钟频率就能改变等效电阻，滤波器的调谐或扫频因此变得很容易。

片上电容的精度相当差，受制造条件波动的影响，不同芯片的电容值通常会有 20% 的差异。但这在 MF10 里不成问题，因为电路设计只依赖电容之间的_比值_，而比值是稳定的。具体来说，MF10 使用了 72 个相同的方形电容，它们的电容值几乎完全一致。仔细观察可以发现，有些电容是独立的，另一些则以 8 个为一组连成更大的电容。2 这样，成组电容与单个电容之间就得到了精确的 8:1 比值，尽管绝对电容值会因芯片而异。每个电容由两层多晶硅构成，3 形成电容的两个极板，中间隔着一层起介质作用的薄绝缘氧化层。我估计每个方形电容约为 5 皮法。

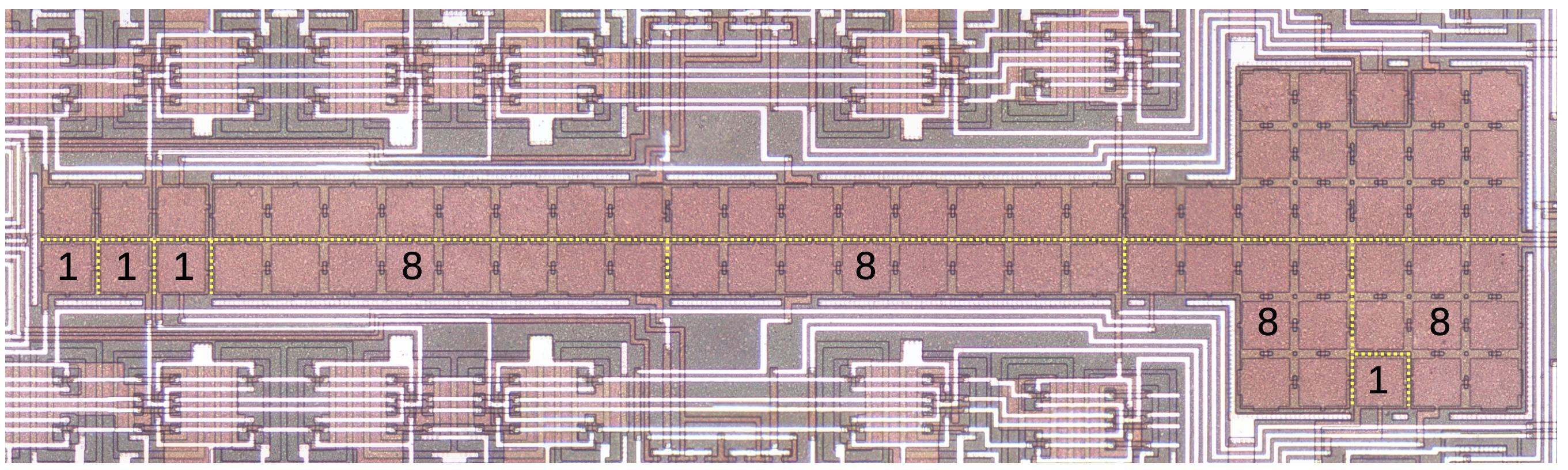

MF10 的电容器阵列。我加了黄线来标出电容器的分组方式。开关位于电容器上方和下方。

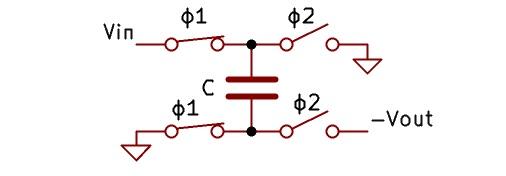

这颗芯片在开关电容上还多用了一个技巧：它在充当电阻的同时把电压反相。下面的开关电容电路有四个开关。相位 1 期间电容器充电到输入电压，和之前一样。但在相位 2 期间，注意电容器的上极板接地，而输出取自下极板。如果电容器充到了比如 1 伏，上极板就比下极板高 1 伏。那么上极板接地时，下极板必然是 -1 V。（这和电荷泵是同一个思路。）这个电路做出来的滤波器反而更精确，因为某些寄生电容会相互抵消。

用四个开关，开关电容就能把电压反相。

运放积分器

大多数模拟电路的核心是运算放大器，也就是运放。运放取两路输入，把它们的差值放大许多个数量级。通常运放接成负反馈，迫使两路输入基本相等。运放不只用于放大，还用于滤波、缓冲、求和等等。

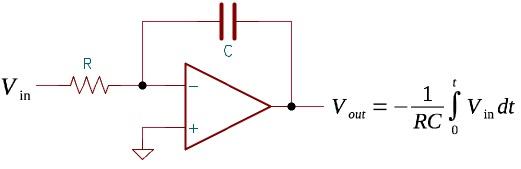

一个基本的运放积分器。

这颗滤波芯片用运放做积分器，对输入电压随时间积分。上图是一个简单的运放积分器。输入电压产生电流，流过电阻给电容器充电，于是电容器上就保持着输入电压随时间的积分。你可能会以为电容器左侧充电时会变正。但运放的反馈迫使两路输入都钳在接地电位，所以变成电容器右侧变负。因此输出是负的积分。4

MF10 芯片采用的就是上面的电路，只是把电阻换成了开关电容。运放两端的电容不参与开关切换，而是由电容阵列中的 8 个或 16 个电容组成。

CMOS 开关

CMOS 开关是让开关电容滤波器成为可能的关键技术。CMOS 开关闭合时电阻相当低（大概几十欧姆），断开时电阻极高（数百兆欧）。正是这个高电阻保证了电容上的电荷不会泄漏。

CMOS 开关由一个 NMOS 晶体管和一个 PMOS 晶体管组合而成。NMOS 晶体管和 PMOS 晶体管特性相反。NMOS 晶体管擅长把输出拉低，PMOS 晶体管擅长把输出拉高，两者配合就能构成一个有效的开关。NMOS 晶体管靠栅极上的高电平导通，PMOS 晶体管则靠栅极上的低电平导通。因此，CMOS 开关需要两个极性相反的控制信号，这算是个小小的麻烦。

一个 CMOS 开关。

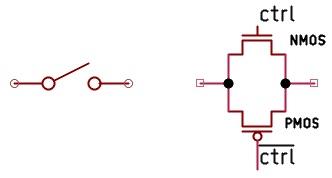

上图展示了如何用并联的 NMOS 晶体管和 PMOS 晶体管实现一个开关。当控制线为高电平、反相控制线为低电平时，两个晶体管都导通，为开关电路提供一条通路。当控制线为低电平（反相控制线为高电平）时，晶体管截止，开关断开。

芯片成对使用 CMOS 开关，一个导通，另一个截止。这等效于一个切换开关，把 A 或 B 接到输出端。这个电路其实就是两个 CMOS 开关，各自有独立的控制线，如下图所示。在 MF10 中，开关以时钟频率切换。在一个时钟相位内，开关接到 A，而在另一个时钟相位内，开关接到 B。下面右侧的原理图是同一个电路，只是重新排布以对应芯片裸片上的布局。

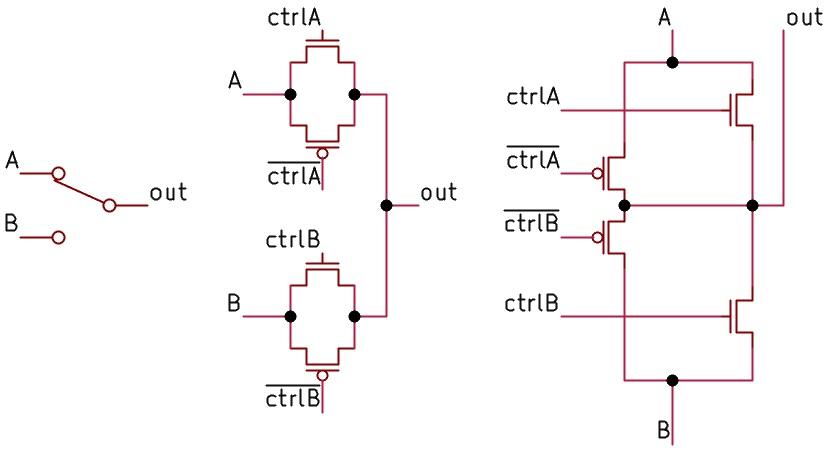

一个双掷 CMOS 开关。

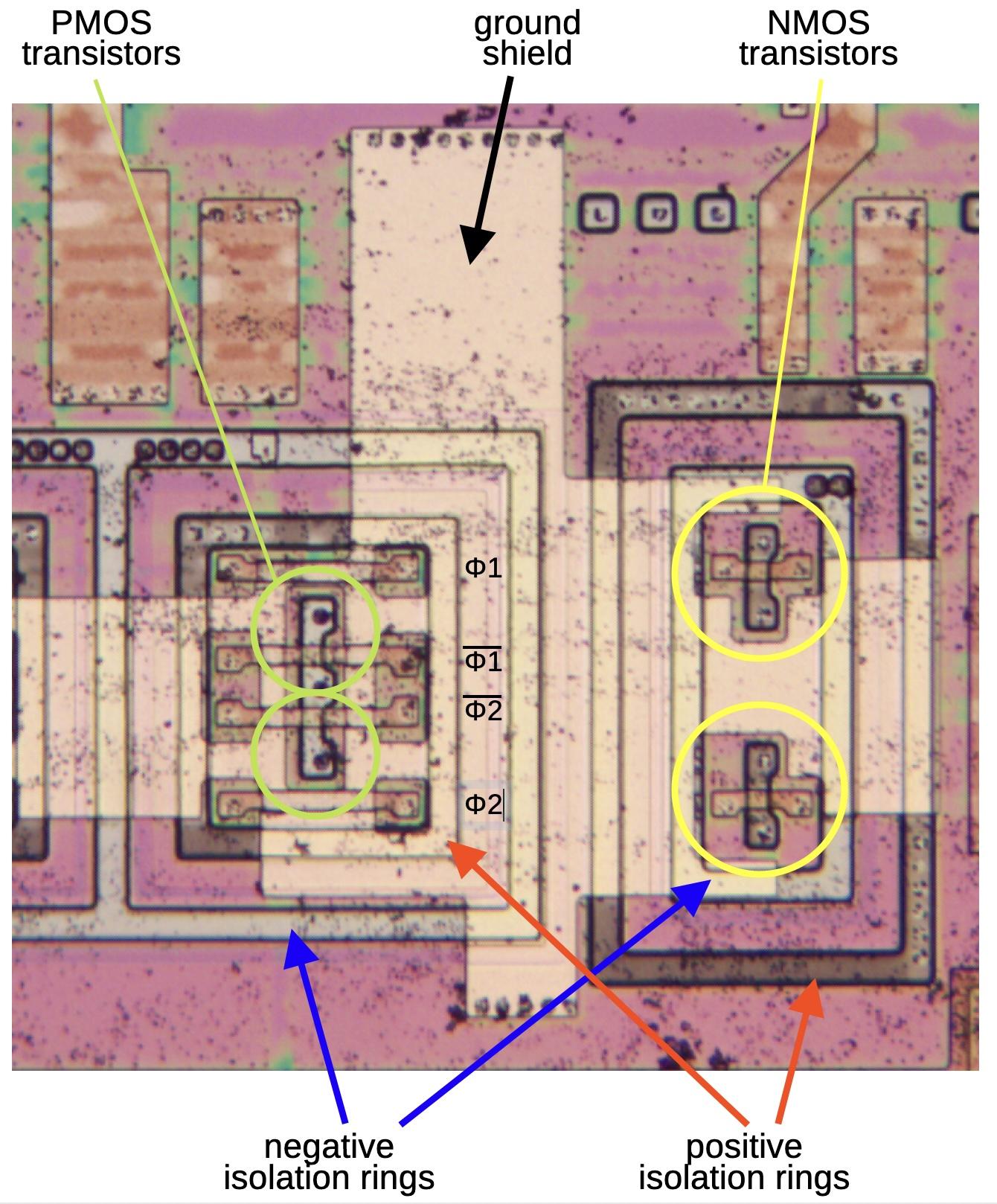

下图展示了芯片上的一个 CMOS 开关，由两个 PMOS 晶体管和两个 NMOS 晶体管构成。四条控制线以多晶硅形式水平走线，在与掺杂硅交叉处形成晶体管栅极。上方的 PMOS 和 NMOS 晶体管由时钟相位 1（Φ1）信号驱动，下方的晶体管则由相位 2 信号驱动。

芯片上的 CMOS 开关。金属层已被去除，以便看清晶体管。

开关电容滤波器的一个问题是，时钟会产生开关噪声，并出现在芯片输出中。MF10 采用多种技术来降低时钟噪声。每组晶体管周围都有两个隔离环：一个正、一个负。它们阻止噪声通过硅衬底传播。注意，NMOS 晶体管和 PMOS 晶体管的隔离环极性相反。上图中的浅棕色区域是第二层多晶硅。这层多晶硅接地，在开关电路上方形成屏蔽层。

对于上图，我用酸5去除了金属层，让晶体管更清晰可见。下图是原始芯片，金属层仍连接着各个晶体管。那些小黑点是金属层与硅或多晶硅之间的连接。

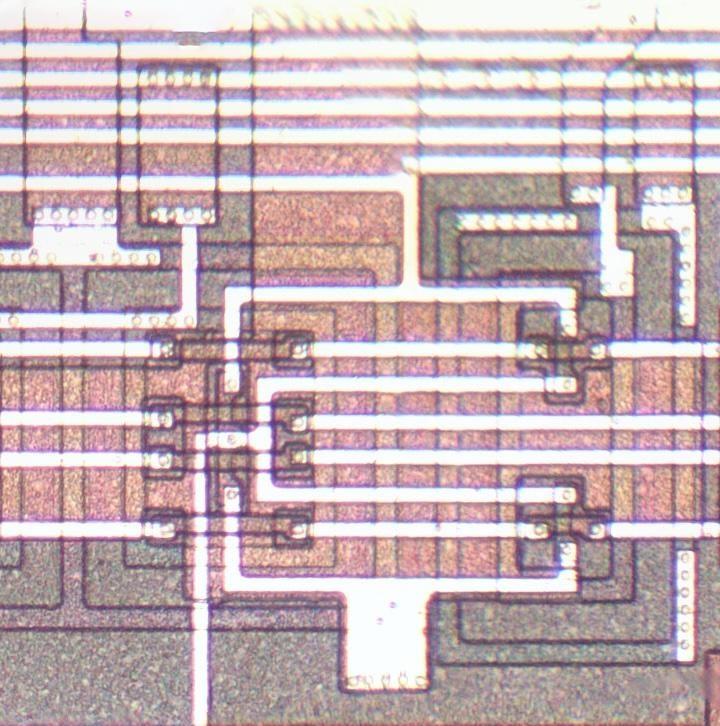

同样的 CMOS 开关，显示金属层。

综合起来：状态变量滤波器

制作滤波器的方法有很多。 MF10 芯片采用的是一种称为状态变量滤波器的技术，发明于 1967 年。该电路相当于三个滤波器，分别提供高通、带通和低通输出。而且，这个电路很灵活，因为频率、增益和滤波器品质因数（Q）可以独立调节。它使用三个运放：一个用于信号求和，两个用于积分。改变求和方式，就能改变滤波器的特性。下图是状态变量滤波器的简化表示。状态变量滤波器背后的数学很复杂，这里就不展开了。简而言之，信号、积分和双重积分构成三个状态变量，定义了系统的状态。

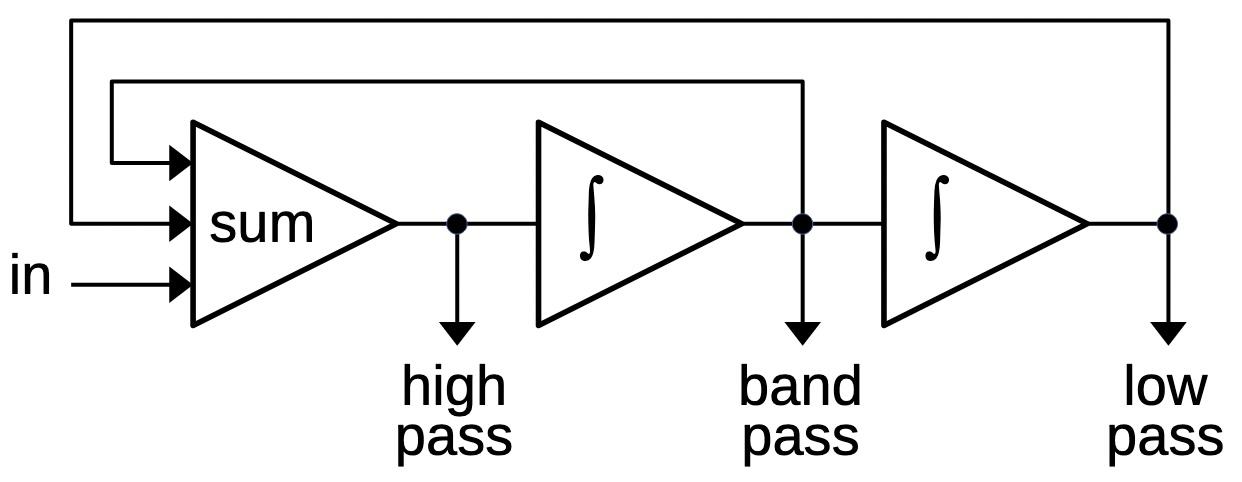

状态变量滤波器的简化示意图，包含两个积分器。灵感来自 North Coast Synthesis。

下面的框图展示了 MF10 数据手册中滤波器的表示方式。6 这张图与上图类似，包含三个运放。不过，求和电路被单独拆了出来。此外，反馈路径没有明确画出。取而代之的是，芯片外部引脚（方块）之间连接电阻，用来把滤波器配置成想要的样子。顶部的模式开关让低通反馈可以由一个外部引脚（SA/B）控制。

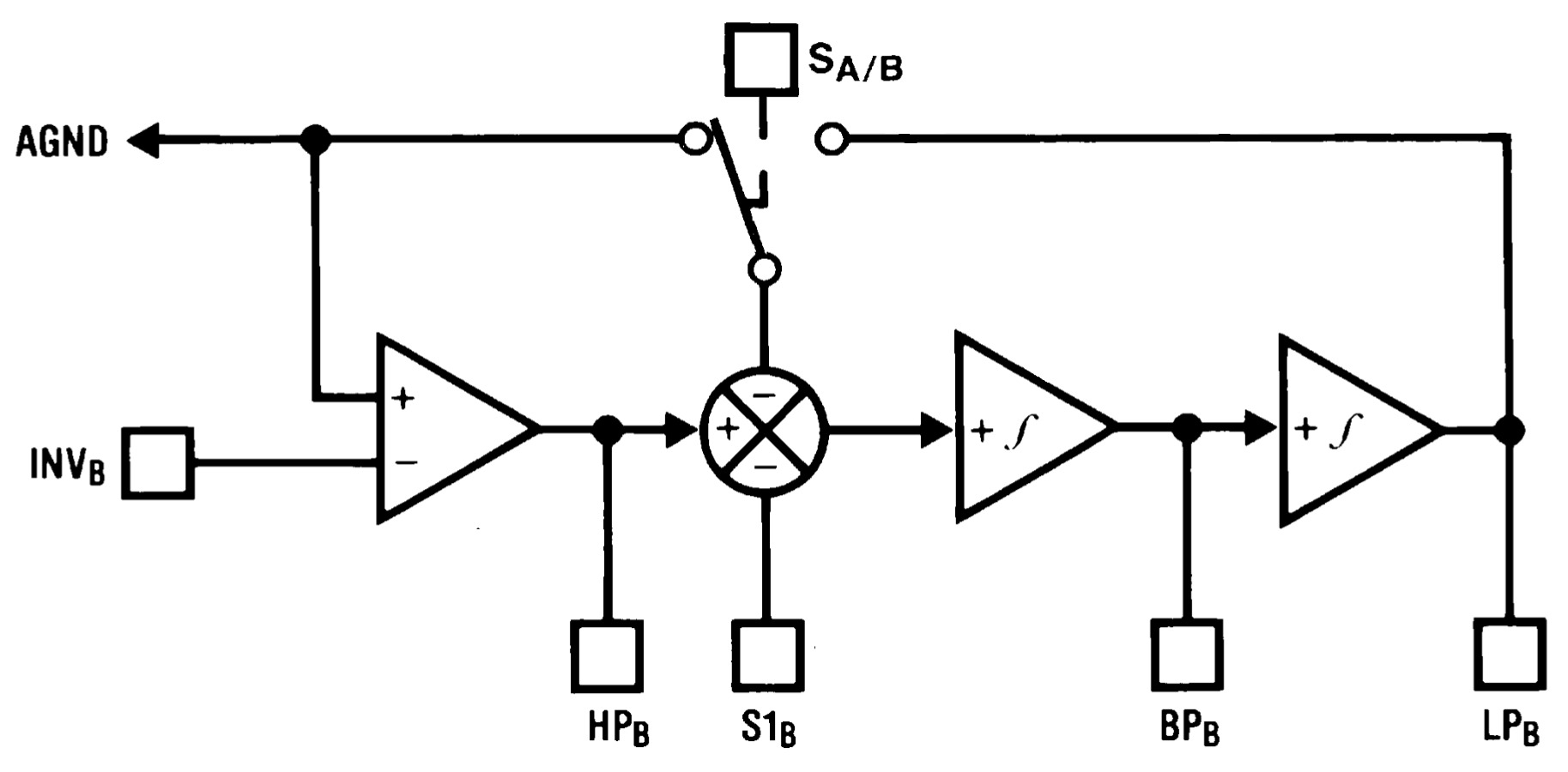

其中一个滤波器部分的框图。改编自数据手册。

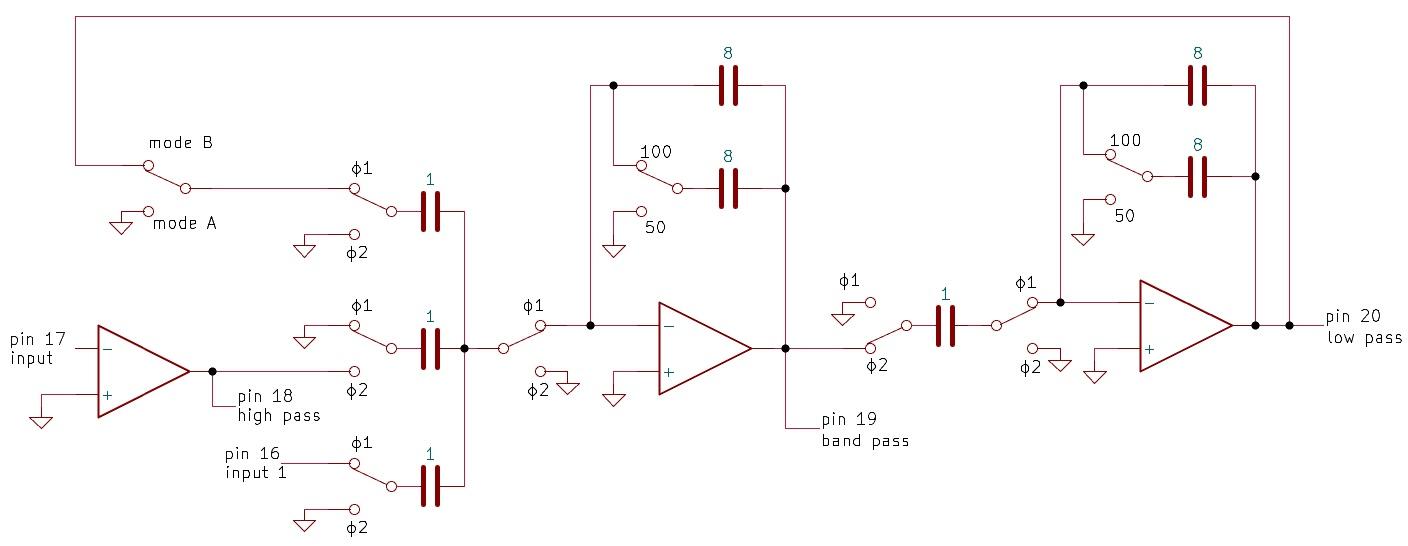

下面的原理图是我逆向工程得到的滤波器原理图，对应芯片上的实际实现。它与框图高度吻合，但补全了细节。在框图中，求和电路（圆圈）将一个信号相加、两个信号相减。这个求和电路由左侧的三个开关电容实现，它们充当求和电阻。注意，其中一个开关在第 1 相位接地，其余开关在第 2 相位接地；切换极性即可实现相加与相减。最上方的求和输入要么是来自低通输出的反馈，要么是地，由某个输入引脚选择。这里用的是 CMOS 开关，但该开关是静态的，不接时钟，所以不像其他开关那样需要保护环和屏蔽。

我逆向工程得到的其中一个滤波器的原理图。点击这张图（或任何其他图）可查看大图。

积分器的输入端接有开关电容，充当电阻。积分电容是 8 个或 16 个“方块”的电容，由比例选择引脚选定。这决定了时钟频率与滤波器频率之间的比值，要么是 50:1，要么是 100:1。7 虽然积分电容接在 CMOS 开关上，但该开关是静态的，所以这些电容就是普通电容，而非开关电容。

运算放大器

这些运算放大器是相当标准的 CMOS 运放，由大约 35 个晶体管构成。（如果你去数下面的晶体管，可能会数出更少的数量，因为有些模块本身包含多个晶体管。）运放所用的晶体管比 CMOS 开关晶体管（最下方中央）大得多。在芯片上，每个运放分成两部分：左边是差分放大器，右边是额外的放大级。两半之间有一个大电容（偏粉色）。我起初以为这是积分电容，但它只是一个频率补偿电容，许多运放都用它来稳定输出。运放输出引脚旁边还有大尺寸晶体管；这些晶体管在功能上属于运放的一部分，但被放在引脚旁边以减小电阻。

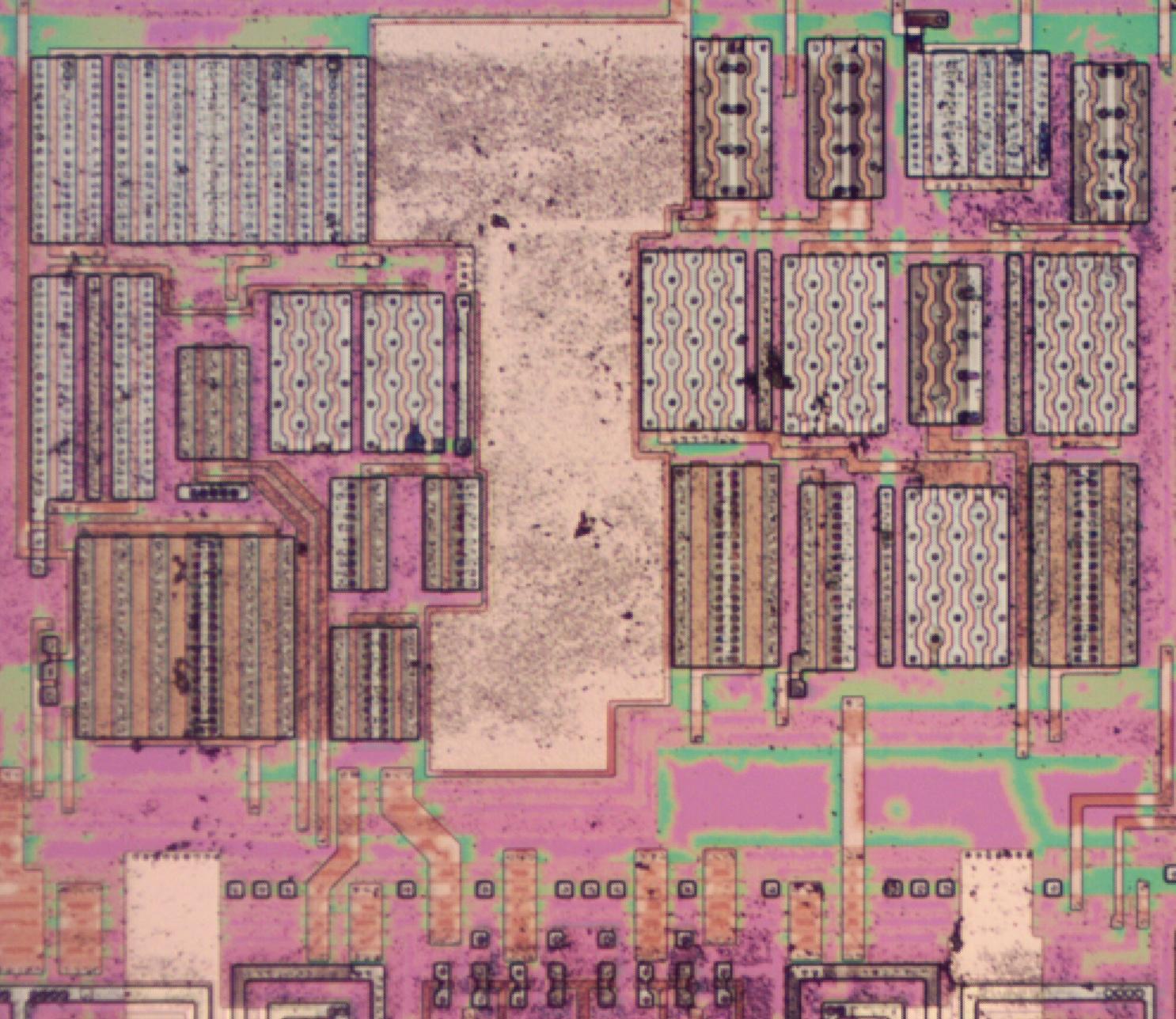

芯片中的一个运放。我去掉了金属层，让晶体管显露出来。

运放的一个不寻常之处是低功耗模式。将某个 IC 引脚拉低会让芯片停止滤波并进入低功耗模式，功耗降低 70%。其实现方式是关闭为运放和芯片其他部分提供恒定电流的“电流镜”电路。

非重叠时钟发生器

MF10 芯片由外部时钟信号驱动，每个滤波器对应一个时钟，滤波器频率与时钟频率成正比。前面那张 CMOS 开关的照片显示，时钟为开关驱动四条控制线。你可能会觉得两条控制线就够了：时钟和反相时钟。问题在于，必须避免两个开关同时闭合，哪怕只是一瞬间也不行，否则会短路输入并破坏信号。因此，两个开关各有独立的控制线，强制在一个开关断开与另一个开关闭合之间留出一小段间隙。实现这一点的电路如下：它接收输入的时钟信号，产生驱动开关的四路输出。

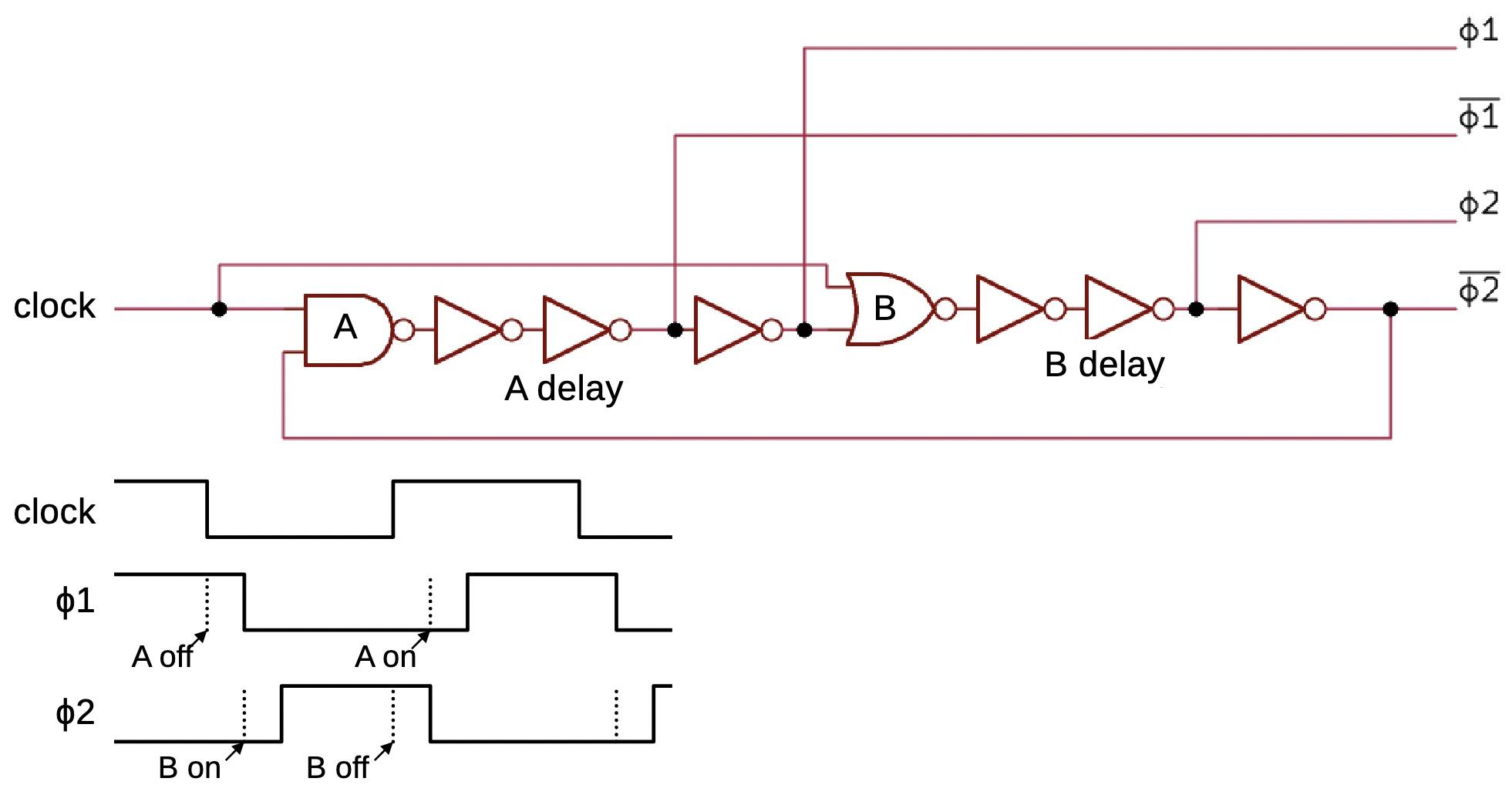

产生非交叠时钟信号的电路。门 A 或 B 导通与对应输出发生变化之间存在延迟。

这个电路的思路是：一个相位被挡住，直到另一个相位变低之后才能变高，两个反相器则提供额外的延迟。具体来说，假设输入时钟从高电平降到低电平。门 A 关断，相位 1 输出（ϕ1）经过几个门延迟后下降（A 延迟）。ϕ1 变低之前，门 B 无法导通。再经过若干门延迟，ϕ2 变高。输入时钟升到高电平时行为类似。门 B 关断，ϕ2 经过一段延迟后变低。这使门 A 得以导通，再经过更多延迟后 ϕ1 变高。概括起来，一个相位关断之后，要过一段时间另一个相位才导通，因此两个相位永远不会重叠。

时钟整形电路由 CMOS 逻辑门实现。

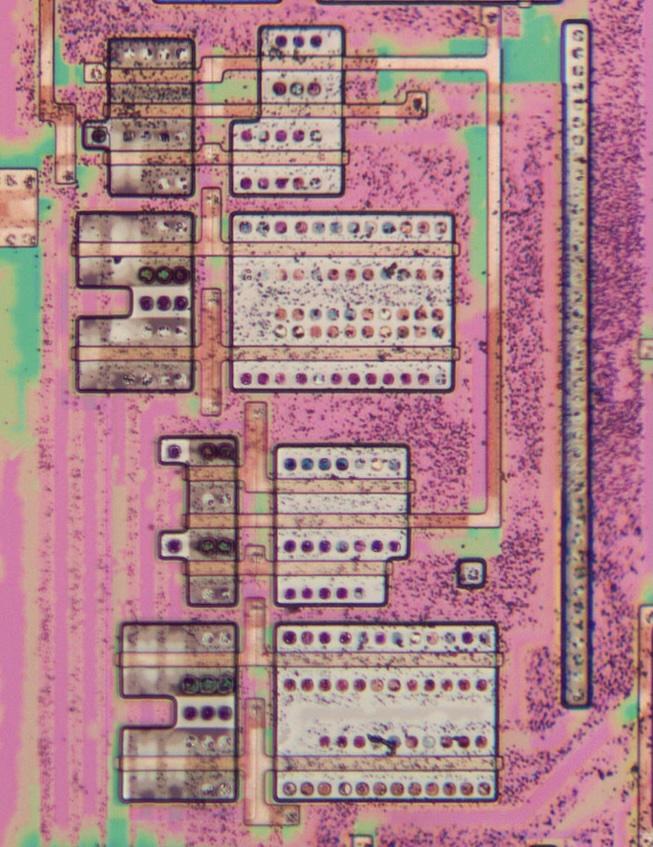

上图是去掉金属层后在显微镜下看到的该电路。矩形块是构成晶体管的掺杂硅。左侧较暗的区域是 NMOS 晶体管，右侧较亮的区域是 PMOS 晶体管。一个 CMOS 门由 NMOS 和 PMOS 晶体管协同工作构成。 PMOS 晶体管更大，因为 PMOS 晶体管比 NMOS 晶体管效率略低。深色圆点是硅与上层金属之间的接触孔。铜色的线条不是金属，而是一种特殊的硅——多晶硅。多晶硅线条跨过掺杂硅时，就形成晶体管的栅极。粉色和绿色来自一层未完全溶解的薄氧化层产生的薄膜干涉；硅本身其实是灰色的。

三值输入

这颗芯片有个奇怪的设计：一根输入引脚，用来选择输入时钟与滤波器频率之间的比值。实际上，这是一个有_三_种取值的数字输入。把引脚接到高电源电压，选中 50:1 的比值；接到两路电源电压的中点，选中 100:1 的比值。把引脚拉到低电源电压，滤波器停止工作，芯片进入低功耗模式。8

为了处理这种三电平输入，信号要经过两个独立的缓冲器，一个在较低电压处翻转，另一个在较高电压处翻转。这样，两个缓冲器就把中间那档电平区分了出来。每个缓冲器由一个特殊的反相器驱动一个普通反相器构成。

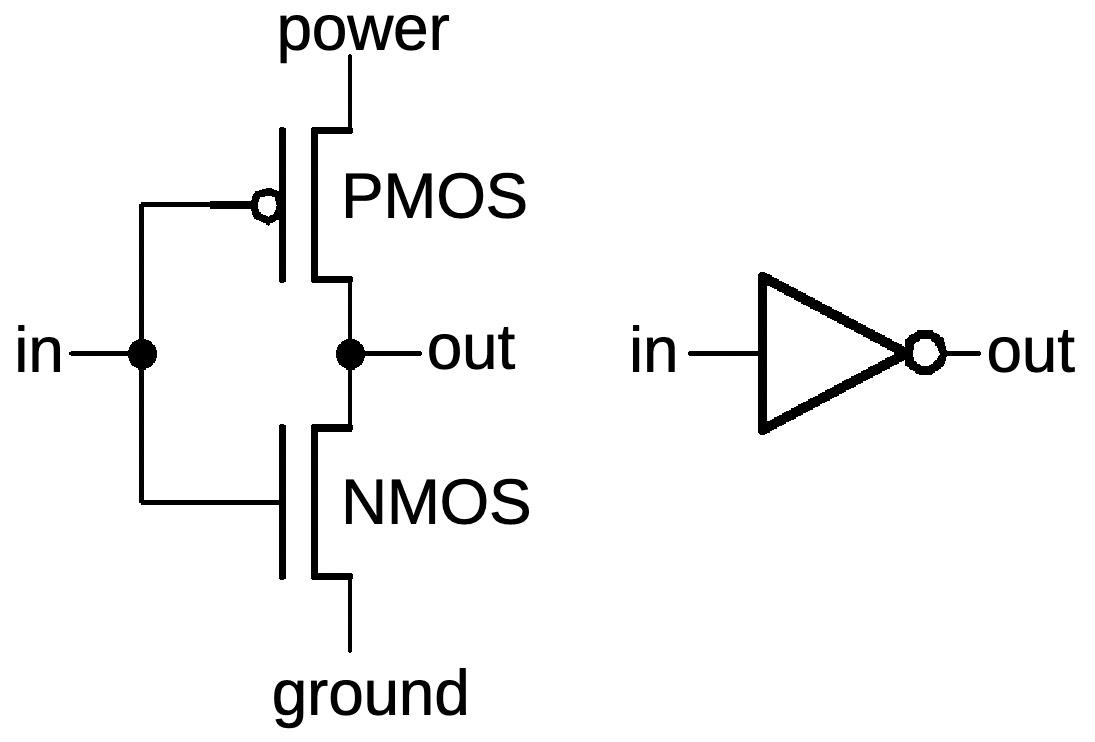

在解释特殊反相器之前，先回顾一下普通 CMOS 反相器的工作原理。 CMOS 反相器由一个 PMOS 晶体管和一个 NMOS 晶体管构成。输入为高时，NMOS 晶体管导通，把输出拉到地；输入为低时，PMOS 晶体管导通，把输出拉高。于是输入信号被反相。

CMOS 反相器由一个 PMOS 晶体管和一个 NMOS 晶体管构成。

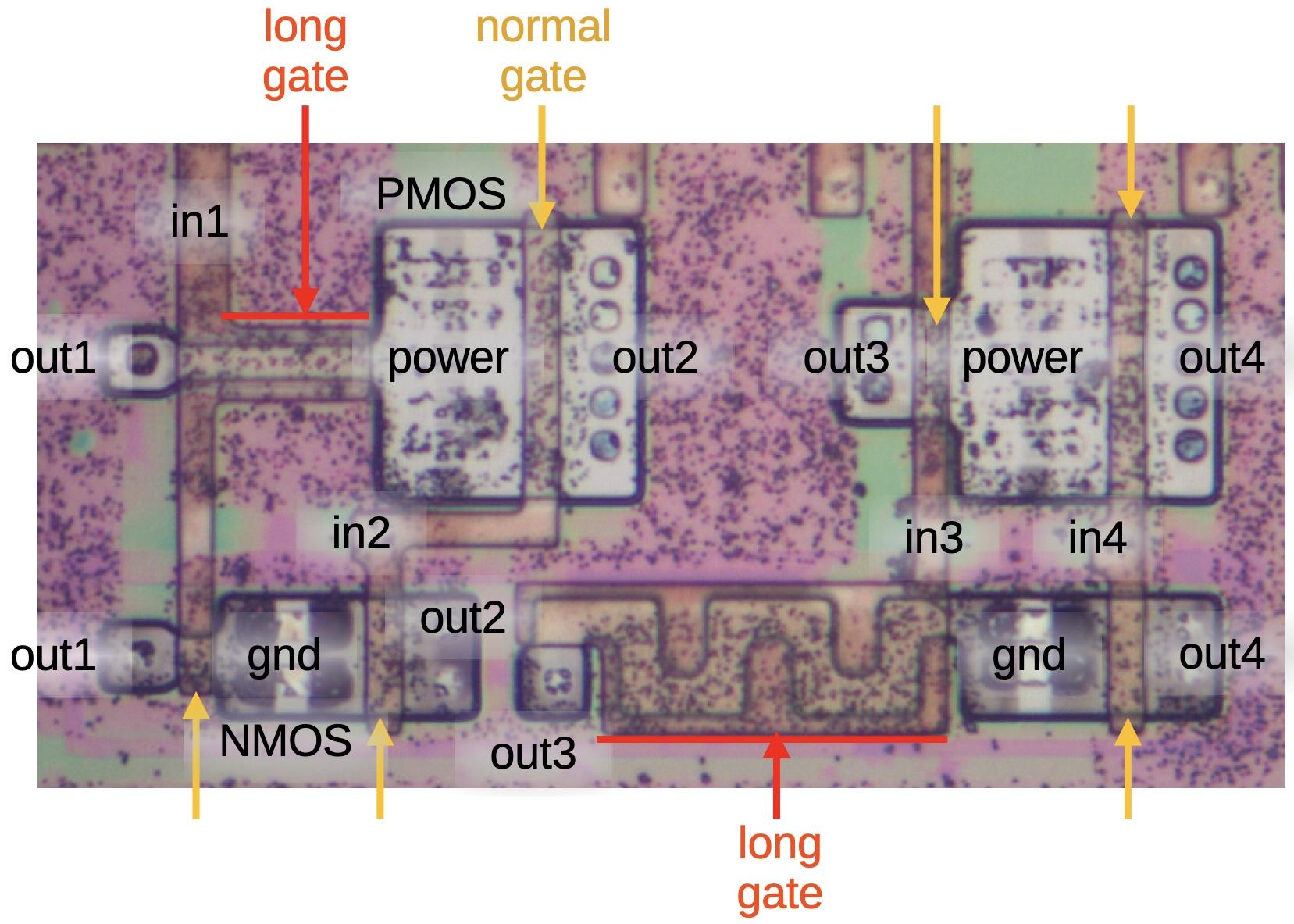

在这张芯片照片里，可以看到四个 PMOS 晶体管（浅灰色）和四个 NMOS 晶体管（颜色更深），组成四个反相器。多晶硅线条（铜色）跨过掺杂硅区域的地方，就形成一个晶体管的栅极。为了拍这张照片，我用酸溶掉了金属层，晶体管才露出来。金属层原本负责连接晶体管、完成反相器的布线：它把两个 "out1" 触点接到 "in2"，把两个 "out2" 触点接到芯片的其余部分。第二个缓冲器则是 "out3" 接 "in4"，依此类推。

处理三值输入的四个反相器。我把图像翻转了一下，方向更好看。

在这个电路中，晶体管栅极的长度各不相同，从而使反相器在不同的电压电平下翻转。其中六个晶体管栅极为常规长度（橙色箭头）；PMOS 栅极在垂直方向上比 NMOS 栅极更宽，因为 PMOS 晶体管本身较弱。但有两个晶体管栅极特别长（水平方向，红色），电流需要走更长的距离，晶体管因此变弱。左侧的反相器有一个弱 PMOS 晶体管。输入为高电平或低电平时，反相器正常工作。但输入处于中间电平时，两个晶体管都会部分导通。由于 PMOS 晶体管非常弱，NMOS 晶体管会“胜出”，把输出拉低。因此，最左侧的反相器把中间电平的输入当作 1，输出 0。第三个反相器则相反：NMOS 晶体管的栅极又长又绕，因此很弱。这时中间电平的输入会让两个晶体管都部分导通，但 PMOS 晶体管会“胜出”，把输出拉高。总之，这两个反相器对中间电平信号的行为相反，三种输入电平因此得以区分。特殊反相器的输出可能较弱，所以要再经过一个常规反相器来放大信号。

结论

和大多数半导体公司一样，Harris 的历史相当复杂。 Harris 早在 1895 年成立时是一家印刷机公司。 20 世纪 50 年代和 60 年代，Harris 进军高科技领域，收购了多家无线电和电子公司。具体来说，Harris 于 1967 年通过收购 Radiation, Inc. 进入 IC 业务，几年后将其更名为 Harris Semiconductor。（我们在 Apollo 系统中遇到过一些 Radiation 模块，但还没有写过。） Harris 于 1999 年退出半导体业务，将 Intersil 分拆出去，后者后来被日本半导体公司 Renesas 收购。 2019 年，Harris 与 L3 Technologies 合并，成为 L3Harris，美国第八大国防承包商。

开关电容滤波器已经不那么流行了，因为现在用数字方式做滤波更容易。 Texas Instruments 在 2011 年收购了 National Semiconductor（连同 MF10）； TI 的网站显示 MF10 仍在售但价格昂贵且缺货，所以很可能已经停产。状态变量滤波器在合成器领域仍在使用，一是因为灵活，二是因为一颗芯片就能同时提供低通、带通和高通滤波。

更多内容，欢迎在 Bluesky（@righto.com）、 Mastodon（@kenshirriff@oldbytes.space）或 RSS 上关注我。感谢 CuriousMarc 提供这颗 IC。 AI 声明：尽管文中出现了破折号，本文写作过程中没有使用 AI（详情）。

注释与参考资料

找到“HF-10”这个型号后，一次搜索查到了 National Semiconductor 的数据手册，确认 Harris HF-10 是 National Semiconductor MF10 的直接替代品。至于 Harris 这颗芯片外部为什么标的是“F1-10-5”而不是“HF-10”，仍然是个谜。这个格式不像 Harris 的其他型号。我一度怀疑是军用型号，但它和我见过的其他芯片上的军用格式完全不同，比如 JM38510 编号或 NSN 编号。 ↩
你可能会问，为什么大电容是用八个小电容方块连起来，而不是直接做一个八倍大的电容。原因是为了让两种电容的匹配更好。八倍大的电容并不会正好有八倍的电容值，因为电容边缘电场的行为、可能让电容比设计值略大或略小的误差，以及边缘刻蚀的不均匀性等因素都会产生影响。用相同的小电容拼出大电容，值可以匹配得非常好，据 The Art of Analog Layout 说可达 ±0.01%。（用激光 trimming 可以做到 ±0.001% 的匹配，但 MF10 远不需要这么高的精度。） ↩
那个年代的大多数芯片只有一层多晶硅，所以在这颗芯片里看到两层让我很意外。我以前见过两层多晶硅，是在 MK4116 DRAM 芯片和 AMD 的 LANCE 以太网芯片里。这两例中，第二层多晶硅都用于存储器件。 ↩
标准的运放积分器是反相积分器，输出为负。但 MF10 用的四开关开关电容会反转输入电压。两个负号抵消，所以 MF-10 的积分器是同相积分器。细节见 Introducing the MF10: A Versatile Monolithic Active Filter Building Block。 ↩
为了去掉金属层，我用 Whink 除锈剂（1.5–3.5% HF）去除氧化层，用盐酸溶解金属。 Whink 处理了 20 分钟，HCl 总共处理了 16 分钟。两种试剂交替使用，每次约 3 分钟，一次滴几滴。每次处理后都在显微镜下观察芯片，判断进度。我在这里停了下来，因为金属层已经去除，底下的晶体管清晰可见。此外，硅片出现了差异染色，NMOS 晶体管明显比 PMOS 晶体管更深。再用一些 Whink 大概能让芯片外观更好，但风险是多晶硅可能被一并去除，这对逆向工程不利。换句话说，我宁愿停得太早，也不愿毁掉我想看的结构。 ↩

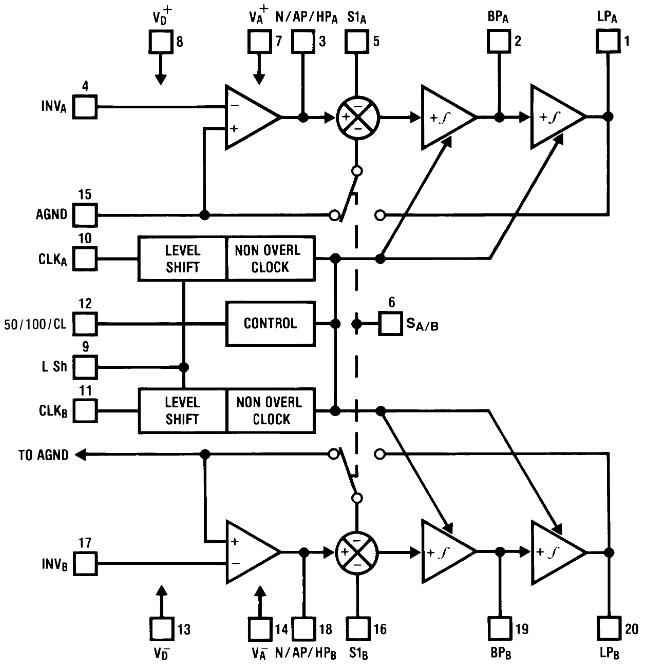

供参考，芯片的完整框图如下，来自数据手册。德州仪器数据手册中 MF10 的框图。 ↩
