在 8 美元的芯片上跑大模型：ESP32-S3 从 10.3 提到 22.6 tok/s
Mark Bartlett 复现了 esp32-ai 的 TinyStories 模型，发现真正的瓶颈在 PSRAM 带宽，CPU 并不吃紧。五次不改变输出的改动把单 token 时间从 94.7 ms 压到 43.3 ms，生成文本仍逐字节相同。
中文
复制
简要回答： 跑这个模型时，ESP32-S3 大部分时间都在等 PSRAM，而不是 CPU：经过缓存，它大约只能拿到 62 MB/s。五个精准的补丁把 esp32-ai 的 TinyStories 模型从每 token 94.7 ms 降到 43.3 ms，从 10.3 tok/s 提升到 22.6 tok/s，而 200 个 token 的文本逐字节不变，前 20 个 token 的 logits 也完全一致。
Better Stack 的一期视频让不少人把一个 2890 万参数的语言模型刷进“一块大约 8 美元的芯片”，看它以“每秒九个 token”的速度写儿童故事。背后的项目是 slvDev（Viacheslav Sierbov）的 esp32-ai，在 ESP32-S3 上跑 TinyStories 模型，没有操作系统，也没有网络。
我先在自己的板子上复现了一遍。之后每改一处，我都在计时之前先做预注册：写下预期结果，附上哈希。整个过程最终停在 22.59 tok/s，而同一份固件关掉显示代码时是 10.34 tok/s，输出始终没变：200 个 token 的文本逐字节相同，前 20 个 token 的 logits 按哈希比对也相同。我在板子上做的 25 条预测里有 3 条错了。有用的恰恰是这 3 条。
**测试平台：**ESP32-S3 N16R8（rev 0.2，16 MB flash，8 MB octal PSRAM），Arduino-ESP32 core 3.3.10，esp32-ai 位于 commit 52ebcbb，release 版 TinyStories 模型，CPU 240 MHz，未接显示屏。
简版
| 构建（240 MHz，每组 n = 3 次复位） | head ms | 非 head ms | ms/token | tok/s | 输出哈希 |
|---|---|---|---|---|---|
| 标量，关闭显示代码（我的基线） | 59.1 | 35.5 | 94.7 | 10.34 | 4400a1cbf4a5137d¹ |
| + SIMD int8 head | 43.6 | 35.5 | 79.1 | 12.31 | 4400a1cbf4a5137d |
| + int4 head | 24.1 | 35.5 | 59.6 | 16.21 | 4400a1cbf4a5137d |
| + SIMD core | 24.1 | 26.4 | 50.4 | 19.05 | 4400a1cbf4a5137d |
| + logits 放入 SRAM² | 21.2 | 26.3 | 47.5 | 20.62 | 4400a1cbf4a5137d |
| + int4 core | 21.2 | 22.0 | 43.3 | 22.59 | 4400a1cbf4a5137d |
| 上游公布的数据（他们的） | 59.4 | 35.6³ | 94.9 | 9.88⁴ | 未公布 |
¹ 基线哈希来自标量 head 的一个带校验构建。计时的标量运行把校验和编译掉了； 它们的 200 个 token 文本与下面每一行都逐字节相同。 ² 探索性，n = 3，带校验且完全一致。这一步的预注册版本还把 head 的 scale 改成了 fp16， 结果更慢（第 8 节）。这一行还带着已关闭的 end-of-story 标志，它不改变任何结果 （第 10 节）。 ³ 上游公布各阶段耗时之和：input 2.2，attention 20.5，FFN 6.5，PLE 6.4。 ⁴ 上游固件 README 里标为“attached serial”，RESULTS.md 里标为“(9.88 tok/s attached)”。
输出哈希是对前 20 个生成 token 的原始 logits 做 64 位 FNV-1a 计算得到的，并与全部 200 个 token 文本的逐字节比对一同校验。哈希相同、文本相同，就意味着前 20 个 token 的 logits 完全一致，全部 200 个 token 的文本也完全一致。

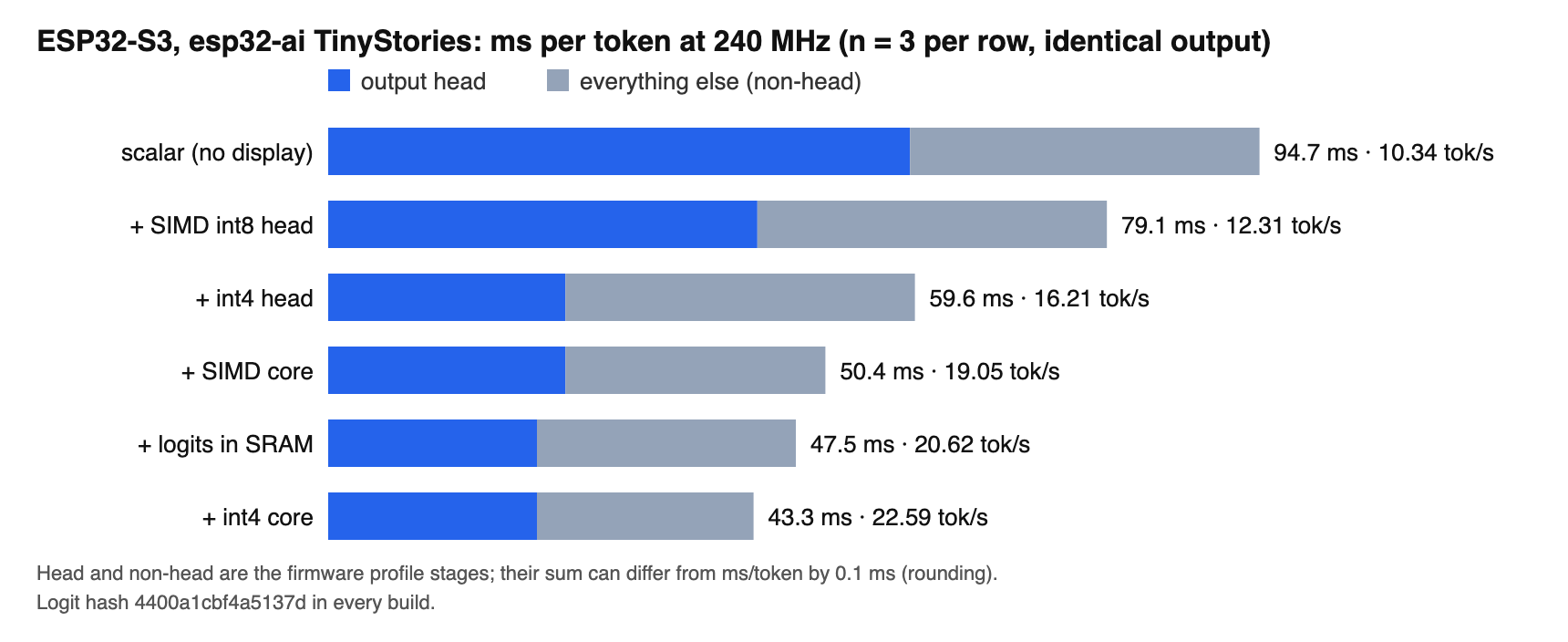

对照我的基线，每 token 从 94.7 ms 降到 43.3 ms，2.19 倍。换成 tok/s（这个指标也把挑选和打印每个 token 的时间算进去），从 10.34 到 22.59，2.18 倍。
1. esp32-ai 如何把 29M 模型塞进单片机
诀窍是按读取频率来安排模型的各个部分。slvDev 在 sketch 的头注释里讲得很清楚。
| 位置 | 存放内容 | 读取频率 |
|---|---|---|
| flash（16 MB，内存映射） | 25.2M 参数的逐层嵌入（PLE）表和 token embedding，4-bit | 每 token 一行 |
| PSRAM（8 MB，octal） | 转成 int8 的核心权重、输出头、fp32 KV cache | 每 token |
| 内部 SRAM（512 KB） | 暂存缓冲区和 norm 向量 | 每 token 多次 |
PLE 表占了模型的大头：28.9M 参数里有 25,165,824 个，32,768 行 × 768，每个输入 token 一行，每个 token 只从 flash 里取自己那一行。所有计算都在 PSRAM 里进行，出厂固件在启动时分配 4.19 MB。SRAM 里维护着一份 29,320 字节的热数据。
输出头是 token embedding 前 25,353 行的绑定副本，96 列宽，int8 下 2.43 MB。每个 token 都要完整读一遍，是 PSRAM 里最大的一块。记住这一点。
2. 先复现
动手改之前，我先原样刷入上游固件（scripts/deploy.sh tinystories）并读了 profile。这次运行是验证性的，不是盲测：我事先知道上游的数字，之后每一个预测都是拿着这份 profile 写出来的。
| 每 token 阶段（n = 1） | 上游（他们的 RESULTS.md） | 我的板子 |
|---|---|---|
| ms/token | 94.9 | 95.0 |
| head | 59.4 | 59.4 |
| attention | 20.5 | 20.5 |
| FFN | 6.5 | 6.4 |
| PLE | 6.4 | 6.4 |
| input | 2.2 | 2.2 |
复现误差 0.1 ms。我的 tok/s 是 5.43，他们是 9.88，这个差距不是真的。出厂的 sketch 硬编码了 #define USE_DISPLAY 1，每个 token 都通过 I2C 跟一块 OLED 通信。我没接显示屏，所以这次运行记录了 1,965 个 I2C 错误，这些错误会消耗实际时间。ms/token 只计前向传播，所以它仍然对得上。关掉显示代码后，同一份固件跑到 10.34 tok/s。这就是我的基线。
我也在自己的 RTX 3090 测试机上，按上游的配方重新训练了模型，随机种子 0 和 1 各跑了一次。
验证困惑度分别是 11.37 和 11.39，均值 11.38，上游两个种子的结果是 11.41。两个导出模型都通过了上游自带的 C 与 PyTorch 对比检查，最大绝对误差 0.00001。
有一个数字一开始对不上。训练脚本报告核心参数 558,368 个，发布元数据写的是 556,416。我在 CPU 上搭了模型数了一遍。差的 1,952 正好是 20 个 RMSNorm 权重向量（6 × 3 × 96 + 96 + 128）：训练脚本把它们算进去了，发布元数据只统计矩阵权重。同一个模型。
两次重训都没有烧录进板子。下面板子上的所有数字都来自发布模型。
3. 视频里说错的三个小地方（以及它提出的一个问题）
这个视频是很好的入门，也确实让不少人动手做起来了。但有三处细节不对。
“所以，这张 2500 万行的表放在 flash 里”（00:02:05）。是 2500 万个参数，发布元数据里是 25,165,824。这张表有 32,768 行，每个输入 token 一行，每行 768 个值（6 层 × 128）。
“ESP32-S3 这颗芯片给你 512 KB 的 SRAM。这就是这颗芯片能用来计算的快速内存量”（00:00:44）。这是内部 SRAM 的容量，但模型并不跑在里面。视频还说“注意力头和前馈都留在 SRAM 里”（00:01:55）。这些权重放在 8 MB 的 PSRAM 里。SRAM 里装的是大约 29 KB 的激活值和归一化向量。
llama2.c 被说成“整个项目建立在其上的蓝图”（00:03:20）。上游的 RESULTS.md 写明，没有任何代码、模型或方法源自 Karpathy 的 llama2.c，它出现在那里只是作为对比参照。公平地说，上游的 README 确实称 llama2.c 为“训练小型语言模型并用纯 C 运行它的参考”。是参考，不是蓝图。
然后是小女孩。视频里最精彩的一段，是模型一遍又一遍地绕回“那个关于小女孩的特定故事”，Andres 说“我完全不知道这是为什么”（00:06:15）。这个问题我想我能回答。
固件不会停下来。结束标记 <|endoftext|>（id 0）解码后是空字符串，循环里唯一的停止条件是 200 个 token。于是板子越过每个故事的边界，什么也不打印，直接开始下一个故事。训练数据里的新故事开头方式高度集中：模型训练所用切片中的 344,375 个故事里，有 12.60% 恰好以“Once upon a time, there was a little girl named”开头。“named”之后出现最多的名字是 Lily，占全部故事的 12.63%，是第二名（Timmy）的 2.6 倍。
不过模型把这一点放大了。我用两个重新训练过的 checkpoint 跑了 50 条固定 prompt，在 3090 上用 PyTorch 跑，不是在板子上。贪心解码有 76% 的生成出现了重启，而这些重启 100% 以 Lily 或“little girl”开头。按 T 0.8 / top-p 0.9 采样也只能把比例降到 50–56%。同一测试下（故事前 60 个 token 内出现 Lily 或“little girl”），训练数据的得分是 34%。
所以这是来自训练数据的先验，被“永远选最可能的 token”的解码方式放大了 1.5–3 倍。第 10 节加了一个 flag，让板子在边界处停下。
4. 指向反了的时钟扫描
第一个真正的实验只改 CPU 时钟：240、160、80 MHz，各跑 3 次。上游的 RESULTS.md 说 head 会撞上 PSRAM 带宽下限，我想验证一下。如果 head 在等内存，降 CPU 频率不应该让它慢多少。
我预注册了三条预测。三条全错了。
| 预测（预注册） | 实测 |
|---|---|
| 非 head 阶段随 1/f 变化，误差在 ±15% 以内：80 MHz 时约 107 ms | 86.7 ms（区间 90.8–122.8） |
| head 的变化小于 CPU 等比变化的 30% | 160 MHz 时 72%，80 MHz 时 77% |
| 160 MHz 下总耗时落在 110–125 ms | 128.3 ms |
我的预测错了。head 几乎跟着时钟一起变慢：240 MHz 时 59.1 ms，160 时 80.3，80 时 149.9。
然后我把它弄得更糟。我把每个阶段拟合为 t = a/f + b，即一个随时钟缩放的部分加一个固定部分，拟合结果显示 head 只有 13.7 ms 与时钟无关的时间。我据此认为“head 不受带宽限制”，与上游约 40 ms 的下限相矛盾。这也错了，下一个实验证明了这一点。
5. SIMD 暴露出真正的下限
ESP32-S3 带有一个 SIMD 单元，Espressif 称之为 PIE，支持 int8 向量乘加运算，ee.vmulas.s8.accx。我把 head 的 int8 矩阵-向量乘积从标量循环改写成手写的 SIMD kernel。整数求和是精确的，启动自检会校验全部 25,353 行，gate（前 20 个 token 做哈希，全部 200 个 token 做文本比对）没有变化。
在 240 MHz 下，head 从 59.1 ms 降到 43.6 ms。此后它便不再受时钟频率影响：160 MHz 下为 44.7 ms，80 MHz 下为 48.3 ms。拟合结果显示，固定时间 b = 41.3 ms，在 240 MHz 下随时钟缩放的部分只有 2.4 ms。
head 每个 token 读取 2,535,300 字节，其中 2,433,888 字节是权重，101,412 字节是 scale。按 41.3 ms 计算，大约是 61 MB/s；把写回的 logits 也算上，约 64 MB/s。上游在自己的 PSRAM 读取基准测试中测到 60.7 MB/s。这个下限一直就在那里。
那第 4 节的拟合为什么没发现它？标量 head 的算术运算在 240 MHz 下约占 45 ms，与内存访问重叠，把后者掩盖了。加法模型看不到重叠。它把重叠的时间记成随时钟缩放的部分，因为计算才是显现出来的那部分。把计算拿掉，下限就明明白白摆在那里。
6. 字节减半：int4 head
既然 head 的瓶颈是字节，那就少传一些字节。模型文件本来就把 head 存成 4-bit 编码，固件为了速度在启动时把它们解包成 int8。我改为把 head 按打包的 int4 重新组织，在 SIMD kernel 内部解包：权重从 2,433,888 字节降到 1,216,944 字节。结果依然精确，自检依然是 25,353 行全部通过。
| head（240 MHz，n = 3） | 每 token 读取字节数 | head 毫秒 | 与时钟无关部分（b） | 240 MHz 下随时钟缩放部分 |
|---|---|---|---|---|
| int8 SIMD | 2,535,300 | 43.6 | 41.3 | 2.4 |
| int4 SIMD | 1,318,356 | 24.1 | 22.6 | 1.6 |
字节减半，下限也减半：两行的 head 总流量除以 b 都约为 63 MB/s。解包也没有带来任何我能观察到的开销。随时钟缩放的时间从 2.4 ms 降到 1.6 ms，而按预测，超过 8 之后 head 应该又会部分受限于计算。额外的好处是，空闲 PSRAM 从 3.77 MB 增加到 4.93 MB。
7. 模型其余部分：SIMD 核心，同样的掩蔽效应
head 已经降到 24.1 ms，剩下的 35.5 ms 反而成了大头。核心里的整数矩阵-向量乘（共八种矩阵）全部换成了 PIE kernel。down projection 有 66 列，我把它补零到 80 列，让每行保持 16 字节对齐。所有浮点运算（attention score、softmax、norm、RoPE、激活）原封不动。
在 240 MHz 下，non-head 从 35.5 ms 降到 26.4 ms，hash 和文本不变，head 仍是 24.1 ms。总计 50.4 ms，19.05 tok/s。
拟合结果再次显示出同样的掩蔽效应。non-head 中随时钟缩放的那部分下降了 14.2 ms（25.60 → 11.45），但总时间只降了 9.1 ms，因为固定部分上升了 5.0 ms（9.90 → 14.95）。算术开销让开之后，每 token 556 KB 的核心权重开始显形，和 head 的字节此前的情形一模一样。
8. head 周边的小幅精确收益
int4 head 附近还有两处会访问 PSRAM：它的 fp32 scale（每 token 101,412 字节，文件中以 fp16 存储），以及它写出的 101,412 字节 logits 缓冲区。
预注册的改动把两件事一起做了：scale 保持 fp16，logits 放进内部 SRAM。240 MHz 下 head 从 24.1 ms 降到 21.7 ms（n = 3），落在预测的 21.0–23.5 区间内，non-head 持平在 26.3 ms。启动自检确认每个 fp16 scale 扩展后与原来的 fp32 值一致，hash 也没有变化。logits 放进 SRAM 后还有富余：空闲内部 SRAM 从 309,056 字节降到 206,652 字节，最大空闲块从 262,132 字节降到 163,828 字节。
之后我把这两项拆开单独测。以下这些是探索性运行。
| head 流量配置（240 MHz） | n | head ms | ms/token | tok/s |
|---|---|---|---|---|
| 都不做（对照） | 3 | 24.1 | 50.4 | 19.06 |
| 仅 fp16 scale | 1 | 23.9 | 50.3 | 19.10 |
| 仅 logits 进 SRAM | 3 | 21.2 | 47.5 | 20.62 |
| 两者都做（预注册构建） | 3 | 21.7 | 48.0 | 20.40 |
收益全部来自 SRAM 迁移。logits 留在 PSRAM 时，fp16 scale 单独只省 0.2 ms；logits 进了 SRAM 之后，它反而多花 0.5 ms。我的解读（尚未验证）：logits 写入不再走 PSRAM 后，head 因内存而停顿的次数减少，于是每行那几个用于扩展 fp16 scale 的整数运算，不再能藏在停顿之下。
最终构建只把 logits 放在 SRAM 里。它通过了自身的哈希校验：4400a1cbf4a5137d，文本完全一致。
9. int4 核心
核心部分沿用同样的思路。全部 43 个核心张量、共 286,848 字节，按 head 的 kernel 布局重新排布为 int4。96 列的张量直接沿用 int4 head kernel。唯一的 128 列形状需要新 kernel，它没有空闲的向量寄存器，于是在自身的乘加指令内部把最后 32 个激活字节换进换出。Down 仍然零填充，现在填到 96 列，因此它 48 字节的 int4 行保持 16 字节对齐。每个张量的每一行都与文件中的编码做了自检。
| 非 head（每组 n = 3） | 240 MHz | 160 MHz | 80 MHz |
|---|---|---|---|
| 对照组，int8 核心 @ 240 | 26.3 | – | – |
| int4 核心 | 22.0 | 27.5 | 45.0 |
| ms/token，int4 核心 | 43.3 | 49.5 | 69.5 |
我预测非 head 会落在 22.0 到 25.0 ms 之间。实测 22.0，正好压在区间下沿。这个数字是四个阶段各自精确到 0.1 ms 后相加的结果，所以是 22.0 ± 0.2；用 ms/token 减去 head 得到 22.1。我判定预测成立，但只是勉强成立，这一点我更愿意让你知道，而不是瞒着。
拟合结果说明了它为什么奏效。非 head 的固定部分从 14.95 ms 降到 10.50 ms，随频率缩放的部分没有变化（11.45 到 11.50）。int4 核心每 token 少读 277,632 字节，摊到 4.45 ms 上大约是 62 MB/s。和 head 是同一个下限。
10. 在故事结尾处停下
这是对第 3 节那个死循环的修复。我按自己对代码的审计打上了 end-of-story 补丁：词表生成器现在会写出 end-of-story token 的 id，另有一个编译期开关 STOP_AT_EOT，模型选中它时就跳出循环。
| 设置（240 MHz，各跑一次） | token 数 | 文本 | 输出哈希 |
|---|---|---|---|
STOP_AT_EOT=0（默认） | 200 | 763 字节，与上面所有构建完全一致 | 4400a1cbf4a5137d |
STOP_AT_EOT=1 | 132 | 499 字节：恰好是未截断文本的前 499 字节 | 4400a1cbf4a5137d（前 20 个 token） |
在固定 prompt 上，模型在第 132 步选中 end token，开关随即停在那里。截断后的文本以 ...You are a good friend." 结尾；未截断的文本则接着 Once upon a time, there was a little girl...。开关关闭时，输出与之前逐字节一致，所以所有基准测试构建都保持关闭。不要把截断那次的 ms/token 和其他几次相比：132 个 token 意味着 attention 平均的 KV cache 更短。
11. 这 43.3 ms 花在哪里
| 阶段（int4 核心，240 MHz，n = 3） | ms/token | 说明 |
|---|---|---|
| head | 21.2 | 每 token 从 PSRAM 读 1.32 MB，已到下限 |
| attention | 16.1 | 约 8.35 ms 随主频缩放的浮点计算，7.75 ms 固定开销，主要是 fp32 KV cache 读取 |
| FFN + PLE + input | 5.9 | 2.4 + 2.5 + 1.0，主要是权重搬运 |
三个阶段加起来是 43.2，与打印出的 43.3 之间的差距来自四舍五入。按 head 的拟合结果，这个构建里固定开销为 19.6 ms。attention 是第二大的部分。其中约一半是固定开销，主要是读 fp32 KV cache：在 200 token 的运行上平均下来，每 token 约 484 KB。另一半是随主频缩放的浮点计算。
剩下的手段都有代价。缩小 KV 条目（fp16 或 int8）能减少这些字节，但会改变输出，所以需要单独的质量门槛。把 PSRAM 提到 120 MHz，或者改用 64 字节 cache line，都意味着要重新编译 Espressif 预编译的库，而 120 MHz octal PSRAM 被标为实验性，且对温度敏感。
我会怎么做（你要不要做？）
如果你手上有 ESP32-S3 板子，先确认它是 N16R8，即 16 MB flash 加 8 MB octal PSRAM。模型需要这些 flash，固件需要 PSRAM 工作在 octal 模式。用上游的 deploy.sh 刷入，预期每 token 约 95 ms；这是上游和我各自测到的结果。如果没有 OLED，先在 sketch 里把 USE_DISPLAY 设为 0。总线上没有显示器时，显示相关代码会把我的板子从 10.34 tok/s 拖到 5.43。
五个速度补丁把同一块板子带到每 token 43.3 ms、22.59 tok/s，用的 200 token 文本与官方固件相同，前 20 个 token 的 logit 哈希也相同。
补丁公开在我的 fork 里：msb-msb/esp32-ai。默认分支 insiderllm 包含全部补丁，每个改动一个分支，另有一个 tools 分支加入 chat.py 和校验和构建。从 fork 的全新 clone 构建，insiderllm 分支实测 43.2 ms/token、22.61 tok/s（n = 3），200 token 文本相同。我已经在 esp32-ai issue #26 里向上游提交了这些改动，上游仍是正式项目。该 issue 标题里的数字（1.84x）来自本系列中途的结果；完整方案实测为 2.19x。如果只做一部分，就做 head 那部分。SIMD head 和 int4 head 合起来，在每 token 51.4 ms 里省下了 35.1 ms，从 94.7 降到 59.6。
想找一个能回答问题的模型，那就跳过这篇。这个模型写儿童故事，而且很擅长写 Lily。
局限
- 只测速度。每次构建都给出同样的 200 token 文本，前 20 个 token 的 logit 哈希也相同，整数 kernel 在构造上就是精确的，所以质量没有变化。这里不测质量。
- 一块板子、一个模型、两天（2026-10-10 和 2026-10-11）、一个提示词（“Once upon a time”）、200 个贪心 token。
- 还没有功耗数据。
- TinyStories 只写儿童故事。
- 只有一套软件栈：Arduino-ESP32 core 3.3.10（IDF v5.5.4），
-O3。换一个 core 版本，基线可能就变了。
方法
每次计时的改动都在运行之前写下来：预测、预测区间，以及什么算失败。每个文件都做了哈希，运行结束后均未改动。它们放在项目仓库里（~/Desktop/esp32-llm/evals/<id>/PREREG.md），不在本站。2026-10-10 的四次板端实验，从写完文件到第一次上硬件运行间隔 1.5 到 2.7 分钟；主机端解码测试约 1 分 11 秒，这个数字来自它的日志。2026-10-11 的三次实验间隔 18 到 21 秒，但它们的预测更早就定下了，当天 09:05 写进了本次会话的书面简报，文件是简报预测文本的逐字副本。复现运行是唯一没有预注册的一次，标注为验证性。
任何计时之前，每项速度改动都要过一道门禁构建，其中编入了 logits 校验和：对前 20 个生成 token 的原始 logits 做 64 位 FNV-1a（每次都是 4400a1cbf4a5137d），再逐字节比对 200 token 文本。计时构建会把校验和编译掉。每种配置复位 3 次，每种配置的三次运行在固件 0.1 ms 精度下打印出的数值完全一致。
拟合用的是 240 和 80 MHz 两次运行上的 t = a/f + b，再用 160 来检验。它把随频率缩放的时间和固定时间分开，前提是这两部分确实相加。当计算与访存重叠时，拟合会把重叠部分记成计算，第 4 节里 head 的下限就是这样被掩盖的。直到大部分计算被消掉之后，这个拟合才有用。
按记录中的判定表统计：24 条预测成立，5 条失败。失败的 5 条中，3 条来自时钟扫描，2 条来自第 3 节主机端解码测试的 4 条。单看开发板，22 条成立，3 条失败。
