世界模型塞进 Pico 2 W：两个小网络在单片机上做梦打游戏

每一帧都由一个微型循环 transformer 生成：它接收当前帧和一个动作，预测下一帧和奖励。另一个更小的网络则查看每一帧并挑选动作。两者都能装进一块 Raspberry Pi Pico 2 W。

这个智能体是预训练好的，但它也能边玩边学：一个全新的 stream-x 智能体从零开始，在梦境中游玩的过程中不断改进。

在板子上

同样的两个网络跑在带 Display Pack 的 Raspberry Pi Pico 2 W 上：世界模型和 actor 运行在同一个核心上。

2 个微型网络

	网络 1：世界模型	网络 2：actor
任务	帧 + 动作 → 下一帧 + 奖励	帧 → 动作
架构	循环 transformer，q int8	两层隐藏层的 MLP，float32
规模	26k–131k 参数	9k–16k 参数
每帧开销	2–8M 次乘加	9k–16k 次乘加
训练方式	在录制的真实游戏上训练（见下文）	用 stream-x 训练，在真实游戏中或梦境里（见下文）

规模取决于游戏。有些游戏需要更多参数才能学会，我们尽量把参数数量压小。

在芯片上，两个网络都不接触真实游戏：actor 只看到世界模型生成的帧，世界模型只从 actor 那里拿到动作。两者都跑在 RP2350 的 core 1 上，core 0 负责 USB 和显示。

预训练的 actor 可以换成一个全新的 stream-x 智能体，在板子上从零开始学习。按下任意按键就能接管控制，你可以亲自玩这个梦境。

游戏

每个游戏都是 src/tinyworldformer/games/ 里几百行 numpy。它渲染成一个小型的 token id 网格，而且一帧始终包含完整的游戏状态，所以隐藏状态必须画进帧里：球的朝向是它 token 的一部分，Doom-lite 则带一张小地图。

游戏	帧	规则	随机事件	世界模型	精确帧（2 次循环）
Breakout	20×16	挡板、球、56 块砖、5 条命	漏接后的发球	26k 参数，4.3M MACs	99.99%
Doom-lite	32×32	光线投射渲染 8×8 迷宫的第一人称视角；敌人沿最短路径走向你；你开枪射击	敌人重生	55k 参数，4.2M MACs	83.6%（见下文）
Flappy Bird	24×24	重力、扇翅、滚动的管道	下一个缺口的高度	46k 参数，2.0M MACs	100%
Pong	20×32	你对抗一个反应滞后的 CPU 挡板，先得 5 分者胜	得分后的发球	46k 参数，2.3M MACs	99.45%
Pac-Man lite	48×48	23×21 迷宫、249 颗豆子、两只沿最短路径移动的幽灵、3 条命	幽灵重生	131k 参数，8.2M MACs	86.4%

“精确帧”指在留出的转移样本中，预测帧的每一个格子都与真实游戏完全一致的比例。随机事件发生后的帧不计入，因为这些帧只能采样，无法预测。Doom-lite 的 3D 视角有 768 个格子，只要有一个带明暗的墙面像素不对，整帧就算错，所以它的数字比实际表现要差；游戏状态几乎总是对的（见“检查世界模型”一节）。

你可以在终端里玩这些真实游戏：uv run python -m tinyworldformer.games.play --game pacman（或 breakout、doomlite、flappy、pong）。

世界模型如何工作

帧被切成 token

一帧被切成方形 patch：Breakout 是 2×2 个格子，Doom-lite、Flappy Bird 和 Pong 是 4×4，Pac-Man 是 6×6。这样每个游戏得到 36 到 80 个 token。一个 patch 的嵌入，是每个格子各取一个学习到的向量再求和；patch 内每个位置各有一张独立的表，格子顺序因此不会丢失。每个 token 还会加上一个位置向量和动作向量。

循环 Transformer

模型只有一个 transformer 块（注意力加 ReLU MLP），只有一套权重，应用 1 到 4 次，每次应用前都把输入加回去。每次应用后的输出都对着下一帧训练，所以运行时循环次数可以在速度和精度之间取舍。在 Pico 上，为了保持像样的帧率，我们用两次循环。

动画展示的是一个留出的 Doom-lite 步骤。一遍之后，模型画出了一个并不存在的敌人，之后每多跑一遍就抹掉它的一部分：92、35、12，最后是 0 个错误格子。右侧的柱状图是各循环次数下完全正确的留出帧占比。

下面是一个“梦到”的 Doom-lite 步骤在 1、2、3、4 次循环后解码的结果，红框标出的是与真实规则不符的格子：

按循环次数统计的完全正确留出帧：

循环次数	Breakout	Doom-lite	Flappy Bird	Pong	Pac-Man
1	99.68%	59.8%	99.99%	98.47%	79.6%
2	99.99%	83.6%	100%	99.45%	86.4%
3	100%	85.9%	100%	99.60%	85.7%
4	99.96%	84.7%	100%	99.53%	84.4%

解码

模型为每个格子和每个 token 输出一个分数。把这些分数变成一帧，其重要性几乎不亚于模型本身，最终归结为三条规则（上图以 Pong 为例）：

1. 背景格子（墙、砖块、豆子、地板）各自独立地取最可能的 token。

2. 只出现一个的精灵（球、玩家、每只幽灵）在所有 (格子, token) 组合上做一次统一选择，保证每种恰好只有一个。随机事件发生后，从与最优分数相差 2.2 logits 以内的候选中采样，这样世界模型会采样出新的发球或重生，而不是把它们平均掉。

3. Pac-Man 和幽灵是 2×2 的精灵，但每个精灵只有一个格子携带状态（嘴部格子记录朝向；幽灵左下角的格子记录其下方是否有豆子）。其余三个格子由它盖章生成，而不是预测出来的。

我们实现规则 2，是因为第一个 Breakout 模型一次画出了两个球；改成一次全局选择后，完全正确的帧从 91.6% 提升到 99.7%。

检查世界模型

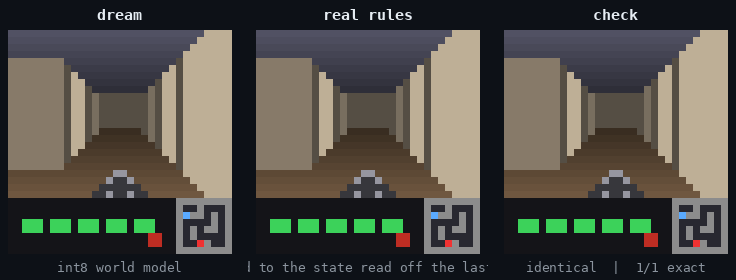

仅凭录制的数据做到准确还不够。智能体会把梦境推进到数据中从未出现过的状态，而在那里犯下的任何错误都可能被它利用。因此，主要检查放在智能体游玩的过程中进行：从梦境帧里读回游戏状态（games/<game>.py: read），把真实规则套用到该状态和智能体的动作上，再将结果与下一帧梦境和奖励作对比。

每个游戏 5,000 个梦境步，2 次循环，使用随附的智能体（training/evalwm.py --agent）：

游戏	错误的游戏状态	错误的奖励	每步错误格子数
Breakout	未读回；0 帧含不可能出现的 token	6（砖块未破却付了奖励）	–
Doom-lite	1	0	1.50
Flappy Bird	0	0	0.00
Pong	1	0	0.00
Pac-Man	742	38	0.39

训练

首先，智能体玩真实游戏，每一步都记录为一个样本（帧、动作、下一帧、奖励），每个游戏 1–3 百万个。部分回合从非常规状态开始，比如带洞的砖块或随机位置，这样数据能覆盖游戏的更多部分。

然后世界模型学习预测下一帧，损失为逐格交叉熵：训练 30k 步，前 3–4k 步用浮点运行，之后开启 int8 舍入（QAT）。

int8 权重被写入 Rust 源码，每个浮点数都以其精确的位存储。我们用 cargo test 校验，确保 Rust 逐位复现 Python 的整数规范，然后固件在 Pico 上运行。

在世界模型中训练出的智能体会到达录制数据中从未有过的状态，所以用这个智能体录制真实游戏，再在全部数据上微调世界模型。

不同游戏里的智能体都开始钻这些空子，下面是其中一些修复：

• 按“这个格子变了”给 loss 加权，会让模型偏向预测变化，于是它画出两个球、打碎两块砖。改成按输入帧里哪些位置可能发生变化来加权，再加上全局的单例选择，问题就解决了。

• 世界模型里的 Breakout 智能体拿到 154 分、还剩 26 块砖，因为世界模型在砖块被击中时没有把角落的砖去掉。Doom-lite 的智能体学会了从 5 格开外狙击。

• 只在梦境里训练的智能体在梦境里拿到 210 分（真实上限是 56），在真实游戏里拿到 28 分，和 World Models（Ha & Schmidhuber）的预测一致。每一轮收集加微调，都堵上了智能体当时找到的那个漏洞。

• Doom-lite 的梦境有时会丢掉敌人 sprite，之后再也没画出来：模型直接复制了上一帧的画面，而不是根据小地图重新绘制。加噪声增强解决了这个问题（train --noise 0.3，和 GameNGen 的做法一样）：输入画面被加上随机像素，有时还会丢掉 sprite。

• d=32 吸收不了更宽的 Breakout 数据，d=48 可以。Pac-Man 的 48×48 画面需要 d=64。

智能体：stream-x

智能体用的是 Stream AC(λ)（Elsayed, Vasan & Mahmood, 2024），每次只从一个 transition 学习：没有 replay buffer，没有 batch，也没有 target network。资格迹把信用回溯到过去，ObGD 会缩小任何会冲过 TD target 的步长。策略网络和价值网络各有两层 64 单元的隐藏层（Pico 上是 32），并带 LayerNorm。

输入是从画面里读出的特征向量（training/streamx.py: observe_*，在 tinyworldformer-rs/src/agent.rs 里有对应的 Rust 实现）。比如 Breakout 里球的行、列和方向；Pac-Man 里则是每个方向上到最近豆子的最短路径距离，以及每只鬼有多近。

下面是每个游戏的一次训练（真实游戏，50 万步），取六个阶段：未训练、结束，以及分数走到 25%、50%、75% 和 95% 时的快照。每个面板都从同一个起点贪心游玩，每帧跳过几步。“try” 是到目前为止玩过的回合数，所以你能看到崩溃。

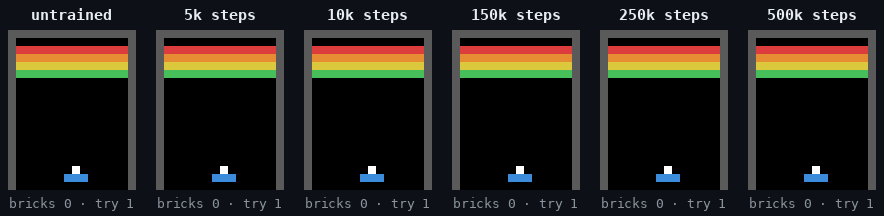

Breakout

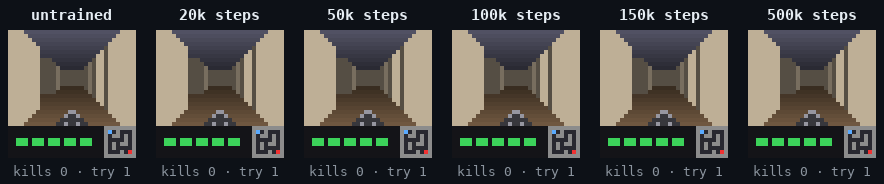

Doom-lite

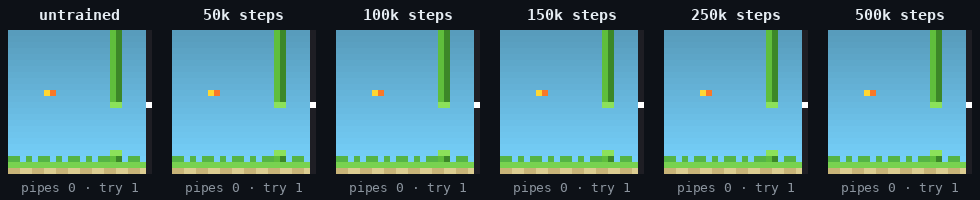

Flappy Bird

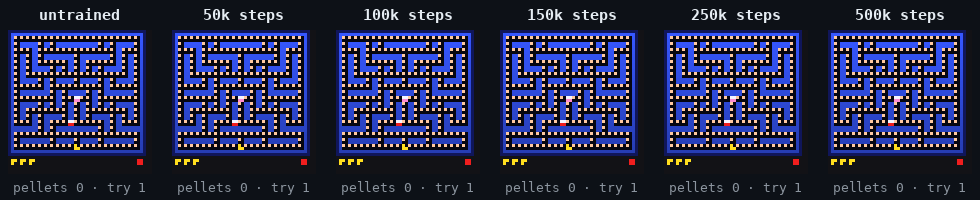

Pac-Man lite

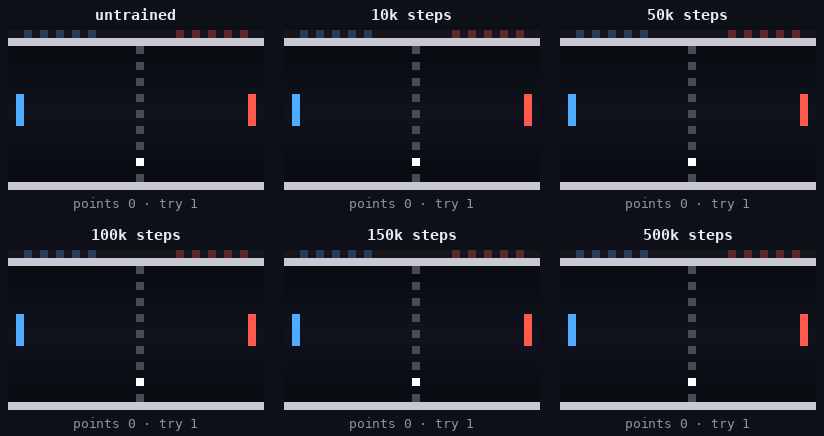

Pong

真实游戏中的贪心回报（取 10 局平均值），数据来自同一次训练的若干快照：

游戏	0	1k	2k	5k	10k	20k	50k	100k	150k	250k	500k	max
Breakout	8.2	17.0	15.9	21.9	29.9	29.9	29.9	31.1	35.0	39.9	45.6	56
Doom-lite	−5.0	−5.0	−5.0	−5.0	−5.0	59.5	69.9	78.1	81.8	82.1	82.9	–
Flappy Bird	−1.0	−1.0	−1.0	1.9	24.6	24.9	96.2	123.7	309.2	332	332	332
Pac-Man	7.0	3.8	17.0	17.7	8.2	46.8	72.9	138.9	146.6	190.3	217.4	249
Pong	−4.3	−3.9	−3.9	−3.9	−1.7	−2.0	−0.3	1.1	1.7	1.1	1.1	5

不加 shaping 时，Doom-lite 的智能体会蹲在起始角落开火，因为敌人总会自己送上门来。--idle-penalty 0.1 对每一步收取 0.1 的代价，条件是所在格子在过去 20 步内被访问超过 6 次。位置从小地图上读取，所以这个惩罚在梦境里同样生效。加上它之后，智能体会四处巡逻，击杀数翻了一倍。

tinyworldformer-rs/src/learner.rs 是同一套算法用 no_std Rust 写的版本，反向传播是手写的。与 200 次 PyTorch 更新相比，误差在 3.5e-6 以内。在主机上，一个全新的智能体在 Rust int8 的 Flappy Bird 梦境里训练 25k 步后平均每局通过 6 根水管，100k 步后 121 根，250k 步后 300 根以上。

量化与 Pico

世界模型中的每个矩阵都采用 int8，每个输出行对应一个 scale（scale = max|w| / 127）。激活值同样为 int8，每个张量一个 scale，每个循环索引一个 scale，因为不同循环所见的数值范围各不相同。Matmul 将 int8 × int8 累加为 int32（在 RP2350 上每条 SMLAD 指令完成两次乘加），再用两个 scale 做一次浮点乘法。Softmax 使用一张 1024 项的 exp 表，概率以 uint8 存储。归一化、残差和嵌入保持 float32，因为 RP2350 配有 FPU。

训练时采用相同的舍入方式（QAT，直通估计器），因此 int8 模型就是训练所得的那个模型。rustexport/intref.py 是用 numpy 编写的 int8 模型，每个浮点运算的顺序都是固定的；Rust 引擎逐位复现它，cargo test 对每个导出的 env 校验黄金向量。

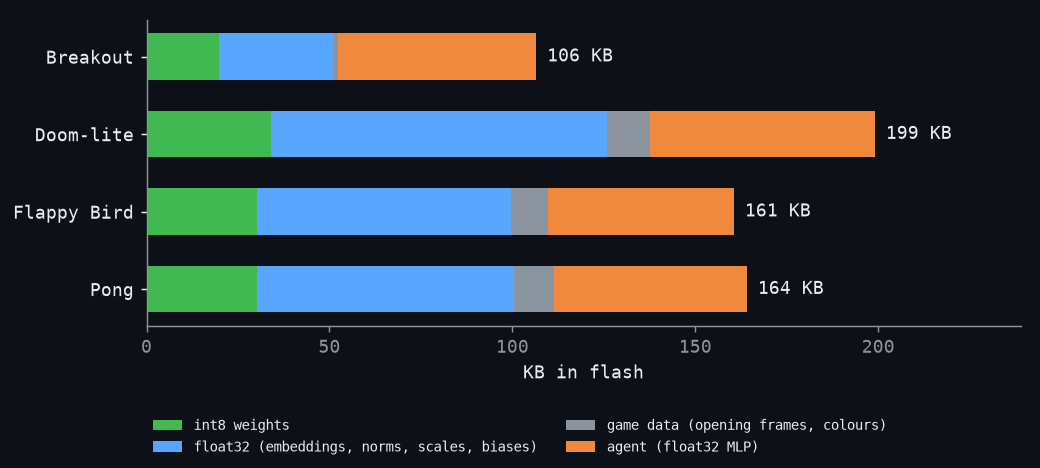

游戏	int8 权重	float32（嵌入、归一化、scale）	游戏数据	agent（float32）	固件 flash	固件 RAM
Breakout	19.7 KB	31.6 KB	1.1 KB	54.1 KB	361 KB	299 KB
Doom-lite	33.9 KB	91.9 KB	12.0 KB	61.3 KB	471 KB	357 KB
Flappy Bird	30.1 KB	69.5 KB	10.1 KB	50.8 KB	409 KB	227 KB
Pong	30.1 KB	70.4 KB	10.9 KB	52.6 KB	414 KB	244 KB

Flash 和 RAM 的数据取自固件 ELF（size -A），构建时带上了 Display Pack 驱动，因此其中包含代码、USB、显示驱动和端上学习器。Pico 2 W 有 4 MB flash 和 520 KB SRAM，其中 512 KiB 位于主内存映射中。float32 嵌入表是占比最大的部分，也可以改为 int8。

src/tinyworldformer/rustexport/ 只依赖 numpy 和 torch（有一项测试保证这一点），因此其他项目可以直接复用这套导出流程：用 rustexport.qat（QLinear、LoopedBlock）搭建模型，先做浮点预热再用 ActQuant.enabled = True 训练，用 rustexport.convert.looped_model 转换，然后用 int_model_arrays、mlp_arrays 和 codegen.write_module 写出 Rust 源码。rustexport.Golden 写出供 Rust 测试校验的向量。

在芯片上

固件（tinyworldformer-rs/firmware）是基于 embassy 的 no_std Rust。运行时不分配任何内存：权重是 flash 中的 static 数组，每个缓冲区都是 RAM 中固定大小的 static。

Core 1 负责运行游戏。它的循环每跑一遍（firmware/src/main.rs 中的 dream_loop）就是一帧：

1. actor 从当前帧读取特征（agent::observe），跑一遍 MLP 选出一个按键。如果开启了端上学习，就由学习智能体来选；如果你正在按键，就用你按的键。

2. int8 transformer 对帧和按键跑 2 轮循环（Engine::forward），解码把它的分数变成下一帧：每个格子取背景的 argmax，每个 singleton 只放置一次（随机事件用 xorshift RNG 采样），然后盖上 sprite。奖励是奖励头的 argmax；命数和回合结束是额外叠加的计数器。

3. 如果开启了学习，学习器就用这一个 transition 更新，然后把它忘掉。

4. 帧通过一个双槽通道送到 core 0。如果 core 0 还在处理上一帧，这一帧就被丢弃，所以 core 1 从不等屏幕。

你亲自玩的时候，core 1 会降到可玩的速度（每帧 66–150 ms，视游戏而定）。智能体则以芯片允许的最快速度运行。

Core 0 用 embassy 异步任务跑其余所有事情。通过 USB 串口，每一帧都以带颜色的 ANSI 文本发出，附一行状态（模型耗时、actor 耗时、fps、env 与智能体名称），按键则从串口回传。可选的 Display Pack（--features display）是一块 320×240 的 ST7789，走 SPI，最高 62.5 MHz，只重绘自上一帧以来发生变化的格子。它的按键每 20 ms 轮询一次。两个核之间只共享帧通道和几个原子量：谁在玩、按下的键、学习开关、循环计数。

内存的去向：

	占用 flash	占用 RAM
世界模型	int8 矩阵、float32 嵌入、归一化参数与缩放系数、游戏的开场帧和颜色（52–138 KB）	一次前向传播的临时缓冲区：36–80 个 token 的激活值、矩阵乘法读取的 int8 副本，以及下一帧的逐格分数（Flappy Bird 为 114 KB，Pac-Man 高达 368 KB，其中仅逐格分数就占 184 KB）
actor	float32 MLP 权重和特征归一化参数（51–61 KB）	其特征和隐藏层（约 1 KB）
端上学习器	仅代码	两个 32 单元网络的权重、资格迹和归一化参数（Pac-Man 为 49 KB，Doom-lite 高达 106 KB；随输入特征数量增长）
固件	代码、USB、显示驱动（约 150 KB）	栈（core 1 为 16 KB）、USB 缓冲区、帧通道

每个游戏都能塞进 4 MB flash 和 512 KiB SRAM。Breakout 用 361 KB flash 和 299 KB SRAM；最大的 Pac-Man 用 600 KB 和 460 KB。

大部分时间花在 int8 点积上（src/lib.rs 里的 dot_i8）。一次 32 位加载取回 4 个权重，SXTB16 把字节 0/2 和 1/3 解包成 16 位两半，SMLAD 在一条指令里做两次乘加。注意力把 uint8 概率乘以 int8 值，所以改用 UXTB16。归一化、exp 查表和最后按输出做的缩放仍留在 FPU 上用 float32 算。2 个循环的一帧是 2–4M 次乘加（Pac-Man 是 8.2M）；在桌面 CPU 上，同样的 Rust 代码做一帧梦境耗时 0.7 ms（Flappy Bird）到 1.5 ms（Breakout）。Pico 本身的帧率我还没测。

板子上电后是一个在设备上从头学的智能体。通过 USB 按 l，或在 Display Pack 上按住 B 键 1 秒，切换到预训练的 actor，再按一次切回来。

代码、权重和完整的复现步骤：github.com/SheepSeb/tinyworldformer
